fx2n系列plc的自控成型机模拟

Question

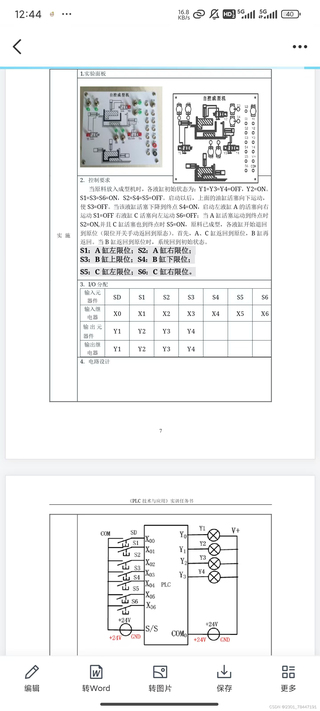

有没有帮忙写个梯形图，用的fx2n系列的plc，自控成型机模拟

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

自控成型机模拟梯形图

FX2N系列PLC是一款功能强大且灵活的控制器，可以实现复杂的控制逻辑和数据处理。下面是一个简单的梯形图示例，用于模拟自控成型机的生产过程：

// 定义变量
VAR
  // 产品数量
  product_count INT := 0;
  // 生产进度
  production_progress INT := 0;
  // 产品状态
  product_status BOOL := FALSE;

// 定义梯形图
PROGRAM
  // 初始化
  INIT
    product_count := 0;
    production_progress := 0;
    product_status := FALSE;

  // 生产循环
  CYCLE
    // 检查产品数量是否达到生产目标
    IF product_count >= 100 THEN
      // 生产完成
      product_status := TRUE;
    ELSE
      // 继续生产
      production_progress := production_progress + 1;
      product_count := product_count + 1;
    END_IF

  // 输出产品状态
  OUTPUT
    IF product_status THEN
      // 产品生产完成
      MSG "产品生产完成";
    ELSE
      // 产品生产中
      MSG "产品生产中";
    END_IF
END_PROGRAM

这个示例中，我们定义了三个变量：product_count用于记录产品数量，production_progress用于记录生产进度，product_status用于记录产品状态。然后，我们定义了一个梯形图，包括初始化、生产循环和输出三个部分。在生产循环中，我们检查产品数量是否达到生产目标，如果达到，则设置产品状态为TRUE，否则继续生产。在输出部分，我们根据产品状态输出相应的信息。

请注意，这只是一个简单的示例，实际的自控成型机模拟可能需要考虑更多的因素和逻辑。
