Workbench中Mechanical打不开、闪退是什么原因？

Question

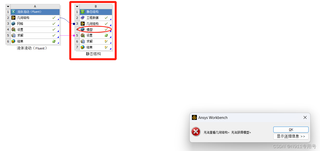

用ansys workbench做流固耦合，设置完之后，“静态结构”板块中的“模型”/“model”板块打不开，显示“无法查看几何结构。无法获得模型。”，想知道原因是什么？如何解决？

Answer 1

🕒下午好，题主！目前：🟢[在线]
📢参考通义千问、由郭老师整理提供！
📣今日诗号：无我不能之事，无我不解之谜。无我不为之利，无我不胜之争。

在使用ANSYS Workbench进行流固耦合（FSI）仿真时，遇到“无法查看几何结构。无法获得模型。”的问题通常是由于软件内部的一些错误或数据不兼容性导致的。下面是一些可能的原因和解决方案：

可能的原因

1. 几何体损坏：导入的几何体可能存在一些问题，如自相交、未封闭等。
2. 内存不足：如果几何体过于复杂，可能会导致内存不足的问题。
3. 软件版本问题：不同的ANSYS版本对几何体的支持程度不同。
4. 驱动或插件问题：显卡驱动或ANSYS相关的插件可能存在问题。

解决方案

1. 检查几何体

• 确保几何体是封闭的且没有自相交的问题。可以尝试在DesignModeler或其他CAD软件中重新检查和修复几何体。
• 尝试简化模型，减少不必要的细节。

2. 增加系统资源

• 关闭其他不必要的应用程序以释放更多内存。
• 如果可能，增加物理内存。

3. 更新软件和驱动

• 确保你使用的是最新版本的ANSYS Workbench。
• 更新你的显卡驱动到最新版本。

4. 使用替代工具

• 如果问题依然存在，可以考虑使用DesignModeler来创建或修复几何体，然后将正确的几何体导入到Workbench中。

5. 调整工作环境

• 在Workbench中尝试关闭一些不必要的功能或选项，比如某些高级的渲染设置。

6. 日志文件分析

• 查看ANSYS的日志文件（通常位于安装目录下的Logs文件夹），以获取更详细的错误信息。

示例代码（概念性）

虽然这个问题更多的是关于操作和配置，而不是编程，但这里有一个概念性的Python脚本示例，用于自动化检查几何体的一些基本属性（假设你使用了ANSYS提供的Python API）：

from ansys.dpf import core as dpf

# 连接到ANSYS Workbench实例
server = dpf.connect()

# 加载模型
model = dpf.Model("path_to_your_model")

# 获取几何体信息
geometry = model.metadata.meshed_region

# 检查几何体是否封闭
is_closed = geometry.is_closed()

if not is_closed:
    print("警告: 几何体未封闭，这可能是问题的原因之一。")
else:
    print("几何体检查通过。")

# 其他检查...

请注意，上述代码仅为概念性示例，并非直接适用于所有情况。实际使用时需要根据具体的ANSYS版本和API文档进行调整。

希望这些建议对你有所帮助！如果问题依然存在，建议联系ANSYS的技术支持寻求帮助。
