keil uVision5

Question

keil uVision5的一个小程序，希望有人教教，求带，找师傅

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

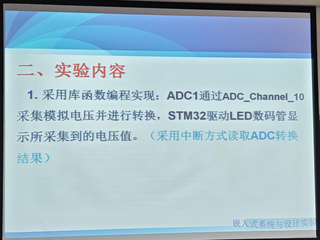

这是一个基于STM32单片机使用Keil uVision5软件编程的实验，实验内容主要是通过ADC（模数转换器）采集模拟电压并将其转换为数字信号，然后使用STM32驱动LED数码管显示采集到的电压值。这个实验涉及到中断的使用来读取ADC转换结果。下面是一个简单的指导步骤，帮助你完成这个实验。请注意，具体的代码实现可能会因硬件和库函数的不同而有所差异。

实验步骤：

第一步：硬件连接

确保ADC输入（Channel_10）正确连接到模拟电压源，同时LED数码管和STM32的相应引脚正确连接。

第二步：配置Keil uVision5环境

1. 打开Keil uVision5软件。
2. 创建一个新的工程，并选择你的单片机型号（例如STM32F1xx系列）。
3. 添加所需的库文件到工程。

第三步：编写代码

你需要编写C代码来实现以下功能：

1. 配置ADC：选择ADC通道（Channel_10）、设置转换速率等。
2. 配置中断：设置一个中断处理程序来响应ADC转换完成事件。
3. 在中断处理程序中读取ADC转换结果。
4. 将转换结果转换为电压值（可能需要知道ADC的参考电压）。
5. 使用STM32驱动LED数码管显示采集到的电压值。

一个简单的伪代码示例：

void ADC_Config(void) {
    // 配置ADC通道和参数等
}

void Interrupt_Config(void) {
    // 配置中断并设置中断处理程序
}

void ADC_IRQHandler(void) {
    // 在这里读取ADC转换结果并处理数据
}

int main(void) {
    // 初始化硬件和库函数等
    ADC_Config();
    Interrupt_Config();
    // 主循环代码，如等待中断等
    while (1) { /* 主循环 */ } // 注意这只是一个占位符，实际的循环内容需要根据实际需求编写。
}

第四步：调试和测试

编译并下载代码到STM32单片机上，然后观察数码管是否显示采集到的电压值。根据需要调整代码并解决可能出现的问题。

寻找帮助或师傅：

如果你需要更详细的指导或遇到具体的问题，你可以尝试在嵌入式系统相关的论坛、社区或在线课程中寻找帮助。也可以参加一些线下的技术交流活动，结交一些有经验的开发者作为师傅。此外，一些在线编程社区也有丰富的资源和经验丰富的开发者可以为你提供帮助。

Answer 2

Hello, you can use AI tools such as deepseek to try to help you answer related questions. Generally, there will be more comprehensive responses. You can try to see if the results can answer your questions.
