飞机机翼打孔的薄膜分块原理

Question

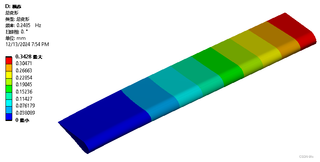

如图，想要采用workbench进行机翼制孔，采用分区域来打孔，但是打孔拼接时不知道分块怎么分的，具体怎么分区域？就是实际薄膜分块 遵循什么规律

Answer 1

在需要挖槽的平面上新建坐标系

2/3
建好坐标系Plane4后如下图所示，并在该平面上画出需要挖槽的形状，新建图层Sketch4。

查看剩余1张图
3/3
再使用Extrude6，进行参数设置，开始对sketch4开始挖槽，设置如下图所示。Operation选择Cut Material，Depth输入要挖的深度。
