基于热电偶的温度测控装置设计

Question

求各位帅哥美女指点需要改的地方修改正确，急需一串有用的代码让他正常运行

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

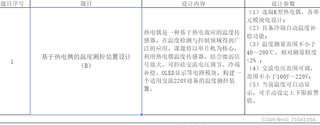

从您的描述来看，您正在设计一个基于热电偶的温度测控系统，并使用AT89C52单片机作为主控芯片。该系统包括了温度测量、冷端补偿、交流电压调节、报警以及显示等功能。为了帮助您更好地完成这个项目，我将针对几个关键点给出建议，并提供一段基础的代码示例来启动您的开发过程。

1. 系统组件检查与配置

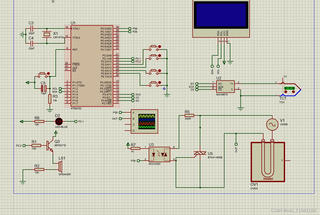

• 确保所有硬件连接正确无误：根据提供的电路图，请仔细检查每个模块（如热电偶、MAX6675接口、OLED显示器等）是否按照要求正确连接到单片机。
• 电源供应稳定：确认VCC和GND之间的连接良好，为各个模块提供稳定的电源支持。
• 外部时钟设置：使用11.0592MHz晶振作为外部时钟源，确保XTAL1和XTAL2引脚之间正确接入晶振及相应的负载电容。

2. 软件开发环境搭建

• 使用Keil uVision或其他支持8051架构的IDE进行编程。
• 安装必要的库文件，特别是用于控制OLED显示屏的图形库和处理MAX6675数据的驱动程序。

3. 基础功能实现 - 温度读取与显示

下面是一段简单的C语言代码示例，用于初始化MAX6675并读取温度值，在OLED上显示出来。这段代码假设您已经完成了相关硬件的连接工作。

#include <reg52.h>
#include "oled.h"  // OLED显示相关的头文件
#include "max6675.h"  // MAX6675传感器相关的头文件

sbit CS = P2^0;  // 根据实际连接修改
sbit SCK = P2^1;
sbit SO = P2^2;

void main() {
    float temperature;

    oledInit();  // 初始化OLED屏幕
    max6675Init(CS, SCK, SO);  // 初始化MAX6675

    while(1) {
        temperature = max6675Read();  // 读取当前温度
        oledClear();  // 清屏
        oledShowString(0, 0, "Temp: ");  // 显示固定文本
        oledShowFloat(temperature, 5, 0);  // 显示温度数值
        delay_ms(1000);  // 每秒更新一次
    }
}

// 延时函数，需要根据实际情况调整
void delay_ms(unsigned int ms) {
    unsigned int i, j;
    for (i=0; i<ms; i++)
        for (j=0; j<123; j++);
}

4. 进一步开发方向

• 实现温度上下限报警逻辑。
• 添加按键输入以允许用户设定报警阈值。
• 控制可控硅来调节加热器功率，从而达到目标温度。

请根据上述指导信息调整和完善您的设计，如果在具体实现过程中遇到问题或有更详细的定制需求，请随时提问！
