配置VLAN,RETP和路由配置，ip编址等

Question

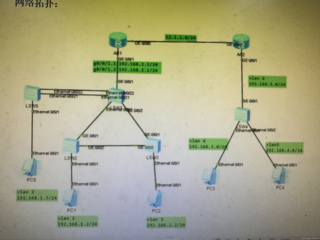

配置VLAN,RETP和路由配置，ip编址，链路聚合，实现互通等

Answer 1

让【道友老李】来帮你解答，本回答参考通义千问大模型编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

好的，根据你提供的信息，我们需要配置VLAN、RSTP（快速生成树协议）、路由、IP编址、链路聚合，并实现网络互通。以下是一个详细的步骤和示例配置。

1. 网络拓扑

假设我们有一个简单的网络拓扑，包含以下设备： - 交换机A - 交换机B - 路由器C - 主机D - 主机E

2. IP编址

首先，我们需要为每个接口分配IP地址。假设如下： - 交换机A的管理IP：192.168.1.1/24 - 交换机B的管理IP：192.168.1.2/24 - 路由器C的管理IP：192.168.1.3/24 - 主机D的IP：192.168.10.1/24 - 主机E的IP：192.168.20.1/24

3. VLAN配置

假设我们需要创建两个VLAN： - VLAN 10：用于主机D - VLAN 20：用于主机E

交换机A配置

SwitchA(config)# vlan 10
SwitchA(config-vlan)# name VLAN10
SwitchA(config-vlan)# exit
SwitchA(config)# vlan 20
SwitchA(config-vlan)# name VLAN20
SwitchA(config-vlan)# exit
SwitchA(config)# interface GigabitEthernet0/1
SwitchA(config-if)# switchport mode access
SwitchA(config-if)# switchport access vlan 10
SwitchA(config-if)# exit
SwitchA(config)# interface GigabitEthernet0/2
SwitchA(config-if)# switchport mode access
SwitchA(config-if)# switchport access vlan 20
SwitchA(config-if)# exit
SwitchA(config)# interface GigabitEthernet0/3
SwitchA(config-if)# switchport mode trunk
SwitchA(config-if)# exit

交换机B配置

SwitchB(config)# vlan 10
SwitchB(config-vlan)# name VLAN10
SwitchB(config-vlan)# exit
SwitchB(config)# vlan 20
SwitchB(config-vlan)# name VLAN20
SwitchB(config-vlan)# exit
SwitchB(config)# interface GigabitEthernet0/1
SwitchB(config-if)# switchport mode access
SwitchB(config-if)# switchport access vlan 10
SwitchB(config-if)# exit
SwitchB(config)# interface GigabitEthernet0/2
SwitchB(config-if)# switchport mode access
SwitchB(config-if)# switchport access vlan 20
SwitchB(config-if)# exit
SwitchB(config)# interface GigabitEthernet0/3
SwitchB(config-if)# switchport mode trunk
SwitchB(config-if)# exit

4. RSTP配置

为了防止环路并提高收敛速度，我们可以启用RSTP。

交换机A配置

SwitchA(config)# spanning-tree mode rapid-pvst
SwitchA(config)# spanning-tree vlan 10 priority 4096
SwitchA(config)# spanning-tree vlan 20 priority 4096

交换机B配置

SwitchB(config)# spanning-tree mode rapid-pvst
SwitchB(config)# spanning-tree vlan 10 priority 8192
SwitchB(config)# spanning-tree vlan 20 priority 8192

5. 链路聚合配置

假设我们要在交换机A和交换机B之间进行链路聚合。

交换机A配置

SwitchA(config)# interface port-channel 1
SwitchA(config-if)# switchport mode trunk
SwitchA(config-if)# exit
SwitchA(config)# interface range GigabitEthernet0/4 - 5
SwitchA(config-if-range)# channel-group 1 mode active
SwitchA(config-if-range)# exit

交换机B配置

SwitchB(config)# interface port-channel 1
SwitchB(config-if)# switchport mode trunk
SwitchB(config-if)# exit
SwitchB(config)# interface range GigabitEthernet0/4 - 5
SwitchB(config-if-range)# channel-group 1 mode active
SwitchB(config-if-range)# exit

6. 路由配置

假设路由器C需要连接到交换机A和交换机B，并提供VLAN间的路由。

路由器C配置

RouterC(config)# interface GigabitEthernet0/0
RouterC(config-if)# no shutdown
RouterC(config-if)# ip address 192.168.1.3 255.255.255.0
RouterC(config-if)# exit
RouterC(config)# interface GigabitEthernet0/1
RouterC(config-if)# no shutdown
RouterC(config-if)# ip address 192.168.10.254 255.255.255.0
RouterC(config-if)# exit
RouterC(config)# interface GigabitEthernet0/2
RouterC(config-if)# no shutdown
RouterC(config-if)# ip address 192.168.20.254 255.255.255.0
RouterC(config-if)# exit
RouterC(config)# router ospf 1
RouterC(config-router)# network 192.168.1.0 0.0.0.255 area 0
RouterC(config-router)# network 192.168.10.0 0.0.0.255 area 0
RouterC(config-router)# network 192.168.20.0 0.0.0.255 area 0
RouterC(config-router)# exit

7. 实现互通

通过上述配置，主机D和主机E应该可以通过路由器C互相通信。可以使用ping命令来测试连通性。

测试连通性

在主机D上：

ping 192.168.20.1

在主机E上：

ping 192.168.10.1

如果一切配置正确，你应该能够看到成功的ping响应。

希望这些配置对你有帮助！如果有任何问题，请随时告诉我。
