模电 help！二阶有源滤波器实物

Question

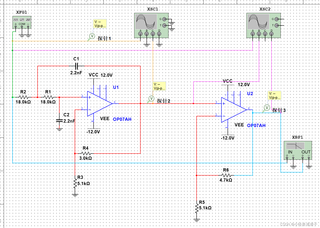

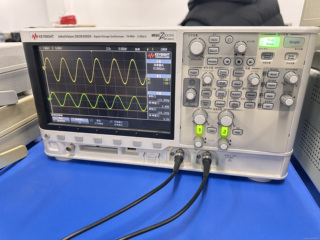

理论值设的放大倍数为3，截止频率为4khz,品质因素为0.707，第一阶设置的电阻和电容如仿真图 焊接实物后测量，发现放大倍数确实是 3，但是截止频率一直测的是 2.5khz 左右，为什么会这个样子，这样算出来的衰减率为-30db,仿真出来的结果为-37db.
为什么会这样啊
检查了电路连接没有问题
电阻值也没有问题
求解答

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

你的问题主要涉及到实际物理电路与理论设计之间的差异。以下是一些可能导致你遇到问题的原因和建议的解决方案：

1. 元件值的误差：尽管你检查了电阻值没有问题，但电容的值可能会有误差，或者电容的实际特性（如等效串联电阻（ESR）和电感）可能与标称值有所不同。建议使用高精度的测量设备重新检查电容的值。
2. 电路板的布线：有时候，电路板的走线会对电路的行为产生影响。请检查是否有意外的电容或电感效应，这可能会影响滤波器的性能。
3. 焊接问题：焊接过程中可能出现的问题，如焊接点不牢固、焊接处短路等，可能会影响电路的性能。请检查所有的焊接点，确保焊接质量。
4. 测试设备和方法：测试设备和方法也可能影响测量结果。例如，示波器的精度、测试信号的源等都会影响测量结果的准确性。尝试使用不同的测试方法或设备重新测试。
5. 电路设计的其他因素：二阶有源滤波器的性能受到许多因素的影响，包括电源供应的稳定性、环境温度等。这些因素都可能影响滤波器的性能。

关于你的图纸图片，似乎是在描述示波器的设置和一些电阻电容值。请检查这些元件的焊接和值是否正确，以及示波器的设置是否适合当前的测试。同时，建议使用高精度测试设备进行测量，确保测量结果的准确性。如果仍然存在问题，可能需要更深入地分析电路设计和制作过程中的细节。

最后，关于衰减率的问题（-37dB和-30dB的差异），这可能是由多种因素导致的。除了上述因素外，还需要检查滤波器的设计参数（如电阻、电容和反馈网络等）是否正确。这些因素都可能导致实际性能与仿真结果的差异。如果需要更准确的指导，可能需要提供更详细的电路设计图和参数信息。
