ZYNQ开发板移植linux，uboot执行一半不执行了。

Question

ZYNQ的Linux Linaro系统镜像制作SD卡启动问题。

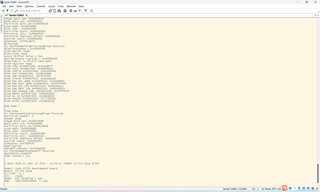

按照网络教程将BOOT.bin / devicetree.dtb / uImage / uEnv.txt 四个文件拷贝到boot分区，Linaro文件系统解压到SD卡的root分区。串口连接电脑CRT输出日志不报错，但是进行到图片位置处uboot就停止执行。

我按照的是https://github.com/carloscn/blog/issues/39?%%E6%95%99%E6%9D%90%E8%BF%9B%E8%A1%8C%E7%9A%84%EF%BC%8C%E4%B8%8D%E7%9F%A5%E9%81%93%E9%97%AE%E9%A2%98%E5%87%BA%E5%9C%A8%E5%93%AA%E9%87%8C%E3%80%82

Answer 1

让【道友老李】来帮你解答，本回答参考通义千问大模型编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

### 问题概述 在尝试使用ZYNQ平台制作Linux Linaro系统镜像并配置SD卡启动时，虽然按照了网络教程（参考链接：[GitHub Issue #39](https://github.com/carloscn/blog/issues/39)）正确地将`BOOT.bin`, `devicetree.dtb`, `uImage`, 和 `uEnv.txt`文件复制到了SD卡的boot分区，并且解压了Linaro文件系统到root分区，但在通过串口监控启动过程时发现，在uboot阶段之后系统未能继续正常启动。

可能的原因与解决步骤

1. 检查U-Boot环境变量设置

   • 确保uEnv.txt文件中的参数正确无误。例如：

     bootargs=console=ttyPS0,115200 root=/dev/mmcblk0p2 rw earlyprintk
     bootcmd=fatload mmc 0:1 0x1000000 uImage; fatload mmc 0:1 0x2A00000 devicetree.dtb; bootm 0x1000000 - 0x2A00000


   • 验证bootargs和bootcmd是否适合您的硬件配置。

2. 确认文件路径及名称

   • 检查所有文件名是否与uEnv.txt中指定的一致，包括大小写敏感性。
   • 确认这些文件确实位于正确的目录下（通常是/boot分区）。

3. 检查内存映射

   • 根据提供的图片显示，错误可能发生在加载内核或设备树期间。请确保地址分配没有冲突，特别是对于uImage和devicetree.dtb的加载地址。

4. 调整U-Boot版本

   • 如果使用的是较旧版U-Boot，尝试升级到最新稳定版。有时新版本解决了旧版本中存在的兼容性问题。

5. 验证文件完整性

   • 使用MD5校验或其他方式检查从源下载的所有文件是否完整未损坏。
   • 重新烧录所有必要的二进制文件以排除传输过程中可能出现的问题。

6. 日志分析

   • 更仔细地审查CRT输出的日志信息，寻找任何异常提示或者警告信息，这可能是解决问题的关键线索。

7. 电源供应

   • 检查开发板是否有足够的电力支持。某些情况下，不足的电力供应会导致启动失败。

8. 硬件检查

   • 最后但同样重要的是，进行基本的硬件测试来排除物理连接不良等问题。

示例代码

这里提供一个简单的示例脚本来帮助自动化部分流程：

#!/bin/bash

# 假设sd卡设备为 /dev/sdc，请根据实际情况修改
DEVICE="/dev/sdc"
BOOT_PART="${DEVICE}1"
ROOT_PART="${DEVICE}2"

# 挂载点
MOUNT_POINT_BOOT="/mnt/boot"
MOUNT_POINT_ROOT="/mnt/rootfs"

mkdir -p ${MOUNT_POINT_BOOT}
mkdir -p ${MOUNT_POINT_ROOT}

# 挂载分区
mount ${BOOT_PART} ${MOUNT_POINT_BOOT}
mount ${ROOT_PART} ${MOUNT_POINT_ROOT}

# 复制文件
cp BOOT.bin devicetree.dtb uImage uEnv.txt ${MOUNT_POINT_BOOT}/
# 解压缩根文件系统
tar -xzf linaro-rootfs.tar.gz -C ${MOUNT_POINT_ROOT}/

# 卸载分区
umount ${MOUNT_POINT_BOOT}
umount ${MOUNT_POINT_ROOT}

请根据具体情况调整上述脚本中的变量值。希望以上建议能够帮助您解决问题！如果还有其他疑问或需要进一步的帮助，请随时告知。
