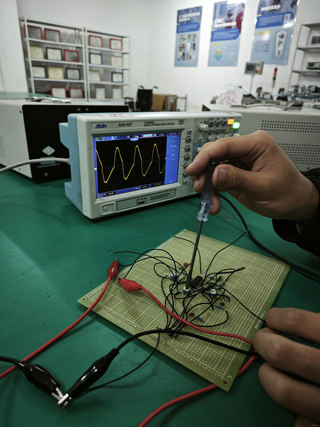

正弦波有异常该怎么办 做的方波没有问题 三角波和正弦波有问题该怎么修改 是哪里的问题
关注让【道友老李】来帮你解答,本回答参考通义千问大模型编写,并整理提供,如果还有疑问可以点击头像关注私信或评论。
如果答案让您满意,请采纳、关注,非常感谢!根据你提供的图片,可以看出你在生成正弦波和三角波时遇到了一些问题。而方波的生成没有问题,说明你的基本硬件和软件环境是正常的。接下来,我会逐步分析可能的问题,并给出解决方案。

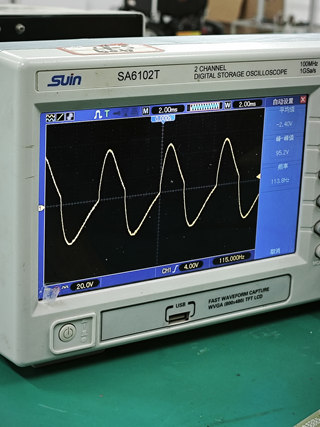

从图片中可以看到: - 方波生成正常。 - 正弦波和三角波生成存在问题,波形不规则或失真。
确保生成正弦波和三角波的代码正确无误。以下是一个简单的Python示例代码,使用NumPy库生成正弦波和三角波:
import numpy as np
import matplotlib.pyplot as plt
# 参数设置
fs = 1000 # 采样频率 (Hz)
f = 5 # 信号频率 (Hz)
t = np.linspace(0, 1, fs, endpoint=False) # 时间向量
# 生成正弦波
sine_wave = np.sin(2 * np.pi * f * t)
# 生成三角波
triangle_wave = 2 * np.abs(2 * (t * f - np.floor(0.5 + t * f))) - 1
# 绘制波形
plt.figure(figsize=(12, 6))
plt.subplot(2, 1, 1)
plt.plot(t, sine_wave)
plt.title('Sine Wave')
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
plt.subplot(2, 1, 2)
plt.plot(t, triangle_wave)
plt.title('Triangle Wave')
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
plt.tight_layout()
plt.show()
增加采样频率可以减少波形失真。例如,将采样频率从1000 Hz提高到4000 Hz。
如果使用的是数模转换器(DAC),确保其分辨率足够高。例如,使用12位或16位的DAC。
假设你使用的是Arduino来生成波形,以下是一个简单的Arduino代码示例,生成正弦波和三角波:
#include <Adafruit_ZeroDMA.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>
#define TFT_DC 9
#define TFT_CS 10
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC);
const int samples = 256;
int sineWave[samples];
int triangleWave[samples];
void setup() {
tft.begin();
tft.setRotation(1);
tft.fillScreen(ILI9341_BLACK);
// 生成正弦波
for (int i = 0; i < samples; i++) {
sineWave[i] = 128 + 127 * sin(2 * PI * i / samples);
}
// 生成三角波
for (int i = 0; i < samples; i++) {
triangleWave[i] = 128 + 127 * (2 * abs(2 * (i / float(samples)) - 1) - 1);
}
}
void loop() {
tft.fillScreen(ILI9341_BLACK);
// 绘制正弦波
for (int i = 0; i < samples - 1; i++) {
tft.drawLine(i, 128 - sineWave[i], i + 1, 128 - sineWave[i + 1], ILI9341_RED);
}
// 绘制三角波
for (int i = 0; i < samples - 1; i++) {
tft.drawLine(i, 128 - triangleWave[i], i + 1, 128 - triangleWave[i + 1], ILI9341_BLUE);
}
delay(1000);
}
通过以上步骤,你可以逐步排查并解决正弦波和三角波生成的问题。如果问题仍然存在,请进一步检查硬件和软件的具体细节。希望这些信息对你有帮助!
