能否分析一下失真原因和解决方案？

Question

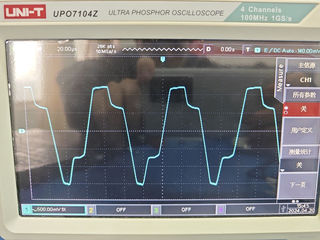

这个方波发生器的上升沿和下降沿为什么会出现这种失真？示波器测的是实物的波形，没有接与非门整形。

这个

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

关于您描述的方波发生器上升沿和下降沿出现的失真问题，可能有以下几个原因：

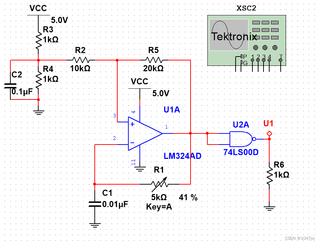

1. 电阻和电容的值选择不当：在图1中，R3、R4等电阻和C1、C2等电容的值可能影响到方波的上升沿和下降沿的斜率，不当的值可能导致波形失真。例如，如果电容值过大，上升沿和下降沿的过渡时间会变长，可能导致波形看起来不方正。

2. 器件性能问题：LM324AD等运算放大器或比较器的性能可能影响到波形的质量。如果这些器件的性能不稳定，可能导致输出的方波出现失真。

3. 布线问题：硬件电路中的布线可能会引入寄生电容和电阻，这些寄生元件可能会干扰到波形的质量。布线的长度、宽度和布局都可能影响到波形的质量。

针对这些失真原因，可以尝试以下解决方案：

1. 调整电阻和电容的值：根据理论计算和实验测试，调整电路中的电阻和电容值，以获得更好的波形质量。可以尝试使用不同的阻值或电容值的组合来找到最佳的解决方案。

2. 更换器件：如果器件性能不稳定，可以尝试更换其他品牌或型号的运算放大器或比较器，以获得更稳定的性能。

3. 优化布线：检查硬件电路中的布线情况，尽量减少寄生电容和电阻的影响。可以尝试优化布线的长度、宽度和布局，以减少电路中的干扰。此外，也可以尝试使用屏蔽线来减少电磁干扰的影响。

总的来说，对于方波发生器的失真问题，需要通过实验测试和理论分析来确定具体的原因，然后采取相应的解决方案来解决。在这个过程中可能需要反复试验和调整，直到找到最佳的解决方案为止。同时需要注意硬件电路的可靠性、稳定性和安全性等方面的问题。
