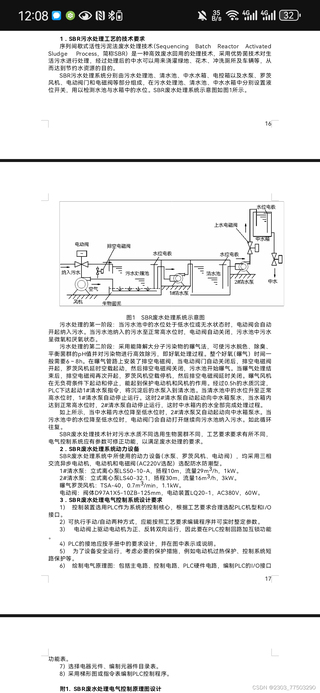

plc小型污水控制系统SBR污水处理工艺的技术要求序列间歇式活性污泥法废水处理技术（Sequencing Batch Reactor Activated Sludge Process，简称SBR）是一种高效废水回用的处理技术，采用优势菌技术对生活污水进行处理，经过处理后的中水可以用来浇灌绿地、花木、冲洗厕所及车辆等，从而达到节约水资源的目的。SBR污水处理系统分别由污水处理池、清水池、中水水箱、电控箱以及水泵、罗茨风机、电动阀门和电磁阀等部分组成，在污水处理池、清水池、中水水箱中分别设置液位开关，用以检测水池与水箱中的水位。

Answer 1

以下回复参考：皆我百晓生、券券喵儿等免费微信小程序作答:

根据您提供的材料，以下是关于PLC小型污水控制系统SBR工艺的设计方案：

一、概述

PLC小型污水控制系统采用SBR（序批式活性污泥法）工艺进行处理。该系统通过优势菌技术对生活污水进行处理，处理后可用于浇灌绿地、冲洗车辆等，达到节约水资源的目的。

二、系统组成

1. 污水处理池：包括污水池、清水池和中水水箱。
2. 电动阀门和电磁阀：用于控制污水的纳入和排出。
3. 清水泵和曝气风机：用于将处理后的水泵入清水池和提供曝气服务。
4. PLC控制系统：作为系统的控制核心，根据工艺要求合理选配PLC机型和I/O接口。

三、技术要求

1. 污水处理池分别设置液位开关，以检测水池的水位。
2. 电动阀上驱动电动机为正、反转双向运行，需在PLC控制回路加互锁功能。
3. PLC的接地应按手册中的要求设计，并在图中表示或说明。
4. 考虑必要的保护措施，如电动机过热保护、控制系统短路保护等。

四、电气控制系统设计

1. 主电路设计：包括主电路、控制电路、PLC硬件电路。
2. 选择电器元件、编制元器件目录表。
3. 采用梯形图或指令表编制PLC控制程序。

五、输入和输出信号

1. 输入信号：包括污水池高、低水位开关信号，清水池高、低水位开关信号，中水箱高、低水位开关信号，以及电动阀门开起限位开关、电动阀门关闭限位开关等。
2. 输出信号：包括1#清水泵接触器、2#清水泵接触器、开电动阀门接触器、关电动阀门接触器等。

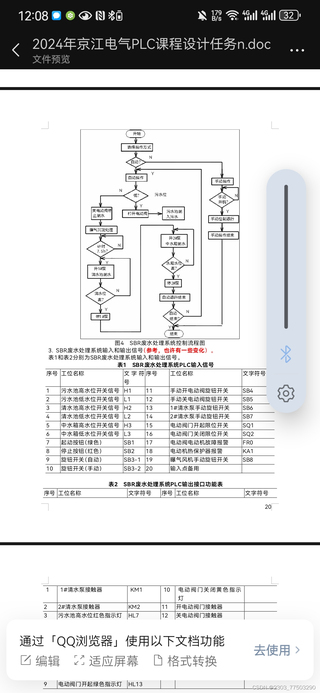

六、控制流程图

污水首先进入污水池，当水位达到高水位时，电动阀自动关闭，污水呈微氧和厌氧状态。然后，采用能降解大分子污染物的曝气法，对污水进行脱色、除臭、平衡菌群pH值等高效除污。当曝气处理结束后，1#清水泵启动，将沉淀后的水泵入清水池。当清水池水位升至高水位时，1#清水泵自动停止运行，2#清水泵启动向中水箱泵水。当中水箱内水位达到高水位时，2#清水泵自动停止运行，完成处理过程。当污水池和中水箱水位降至低水位时，相应电动阀自动打开，继续纳入或排出污水。

以上是关于PLC小型污水控制系统SBR工艺的设计方案，仅供参考。实际设计时需根据具体需求和现场条件进行调整。
