ABAQUS模拟钢管混凝土往复荷载，滞回曲线卸载荷载却比加载荷载大是为什么

Question

我是进行的双钢管混凝土拟静力试验，往复荷载的频率大概是每级位移增量为5mm，每一级循环三次。

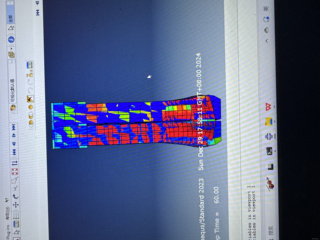

跑出来应力云图如下

滞回曲线是出现问题的地方，加载荷载还没有卸载荷载大，具体如下

已经卡在这里很久了，求解答，感恩！！

Answer 1

该回答引用ChatGPT-4o并结合自身数年经验回答，望对题主有所帮助/启发；若有帮助，还望采纳🤝🤝🤝

---

在 ABAQUS 模拟双钢管混凝土拟静力试验时，如果滞回曲线的卸载荷载大于加载荷载，通常是由于以下原因导致的。这种情况反映了模型、材料参数或分析设置中可能存在的问题。

---

可能原因分析

1. 材料模型的非线性行为未正确定义

• 混凝土和钢材的非线性特性对滞回曲线的表现至关重要。如果材料的卸载路径或塑性硬化行为未正确定义，可能会导致卸载时的荷载过大。

• 具体问题：

  1. 混凝土模型：未正确考虑混凝土的非线性卸载特性（如拉压非对称性、塑性损伤等）。
  2. 钢材模型：钢材的塑性硬化行为设置错误，可能导致钢材在卸载阶段表现出额外的刚度。

• 解决方法：

  1. 对混凝土使用 Concrete Damaged Plasticity (CDP) 模型，并确保卸载刚度损失参数（如损伤变量 $d_t$ 和 $d_c$）设置合理。
  2. 对钢材使用 Combined Hardening 模型，考虑合理的非线性卸载特性（包括滞后硬化和循环软化）。

---

2. 接触定义或连接关系的问题

• 如果钢管与混凝土之间的接触关系未正确定义，可能导致加载和卸载过程中力的传递不一致。

• 具体问题：

  1. 接触属性：钢管与混凝土之间的接触未定义或接触刚度设置过大，导致卸载过程中出现“粘结”效应，使荷载反向传递不合理。
  2. 节点约束：如果混凝土和钢管的相对滑移未正确允许，可能导致卸载时表现出刚度增强。

• 解决方法：

  1. 确保接触类型设置为“表面-表面接触”，并合理定义接触属性：
     • 正向接触刚度（硬接触）；
     • 切向接触行为（库伦摩擦，建议使用 $0.3$-$0.5$ 的摩擦系数）。
  2. 检查钢管与混凝土之间是否允许一定的相对滑移，避免强约束（如完全绑定）。
  3. 在接触定义中启用“非线性摩擦”，以更真实地模拟卸载时的摩擦行为。

---

3. 网格划分和单元类型的问题

• 不合理的网格划分可能会导致结果的不准确，尤其是在接触区域和混凝土-钢管界面处。

• 具体问题：

  1. 混凝土网格与钢管网格之间的尺寸不匹配，导致力的传递失真。
  2. 网格过粗或使用了不适合非线性分析的单元类型（如一阶单元）。
  3. 在接触区域未使用适合接触分析的单元类型。

• 解决方法：

  1. 钢管和混凝土采用匹配网格（尽量使界面网格对齐）。
  2. 使用二阶单元（如 C3D20R）模拟混凝土和钢管的非线性行为。
  3. 在接触区域加密网格，确保力传递的精确性。

---

4. 荷载施加方式的问题

• 荷载施加方式会显著影响滞回曲线的结果。如果施加方式不连续或步长不合适，可能导致卸载荷载大于加载荷载的假象。

• 具体问题：

  1. 位移加载的幅值变化过大或不平滑，导致卸载过程表现异常。
  2. 在加载到卸载的过渡过程中未进行足够的平衡计算（即收敛性不好）。

• 解决方法：

  1. 使用平滑的位移加载曲线，避免加载幅值突变。
  2. 确保步长设置合理（初始步长较小，递增步长适当限制）。
  3. 启用 stabilization damping，以确保卸载过程的收敛性。

---

5. 边界条件的问题

• 边界条件设置不合理可能导致力的不对称传递，从而影响滞回曲线的形状。

• 具体问题：

  1. 边界条件约束过于严格，导致混凝土或钢管在卸载过程中产生额外的应力。
  2. 加载位置未合理选择，导致力的传递不均匀。

• 解决方法：

  1. 确保边界条件只限制必要的自由度（如避免过约束导致应力集中）。
  2. 检查加载点的位置，确保加载力能够均匀作用于钢管和混凝土。

---

6. 损伤累积和循环加载问题

• 在循环加载过程中，混凝土和钢材的损伤累积效应未正确模拟，可能导致卸载路径过高。

• 具体问题：

  1. 混凝土的损伤未累积，导致卸载时刚度偏大。
  2. 钢材的循环硬化未充分考虑，导致卸载时产生额外刚度。

• 解决方法：

  1. 对混凝土模型，设置累积损伤参数，启用塑性损伤（DAMAGE）。
  2. 对钢材模型，启用循环硬化参数（如 Bauschinger Effect 或非线性循环硬化模型）。
  3. 确保每个循环加载完成后，模拟材料的损伤退化。

---

检查步骤

1. 检查材料模型：

   • 是否启用了混凝土的损伤塑性模型（CDP）。
   • 钢材是否考虑了非线性硬化或循环硬化。

2. 检查接触定义：

   • 接触是否定义为“表面-表面接触”。
   • 切向摩擦是否过大，导致卸载时力传递过高。

3. 检查荷载施加：

   • 确保位移加载曲线平滑，步长设置合理。
   • 避免加载-卸载之间的非连续行为。

4. 检查网格划分：

   • 界面网格是否对齐，网格是否足够精细。

5. 检查边界条件：

   • 检查是否存在不必要的过约束，影响力的传递。

---

建议修改

基于以上分析，以下是一些具体的修改建议：

1. 修改材料模型：

   • 钢材：启用非线性循环硬化。
   • 混凝土：使用 CDP 模型，调整损伤参数（dc 和 dt），确保卸载刚度合理。

2. 优化接触定义：

   • 切向接触启用库伦摩擦，摩擦系数设置为 0.3。
   • 允许一定的相对滑移。

3. 改善加载方式：

   • 使用平滑的正弦波形加载位移曲线。
   • 步长设置为初始 0.01，最大步长 0.1。

4. 改善网格：

   • 采用二阶单元（如 C3D20R）。
   • 在界面区域加密网格。

---

总结

滞回曲线中卸载荷载大于加载荷载，主要是材料模型、接触设置或加载方式的问题。建议逐步调整材料模型、接触定义和加载曲线，并使用合理的网格划分和边界条件，最后检查是否启用了损伤累积和循环加载特性。如果还有问题，可以提供具体的输入文件或参数设置进行进一步分析。
