为什么方波发生器电路仿真没问题，但示波器输出方波

Question

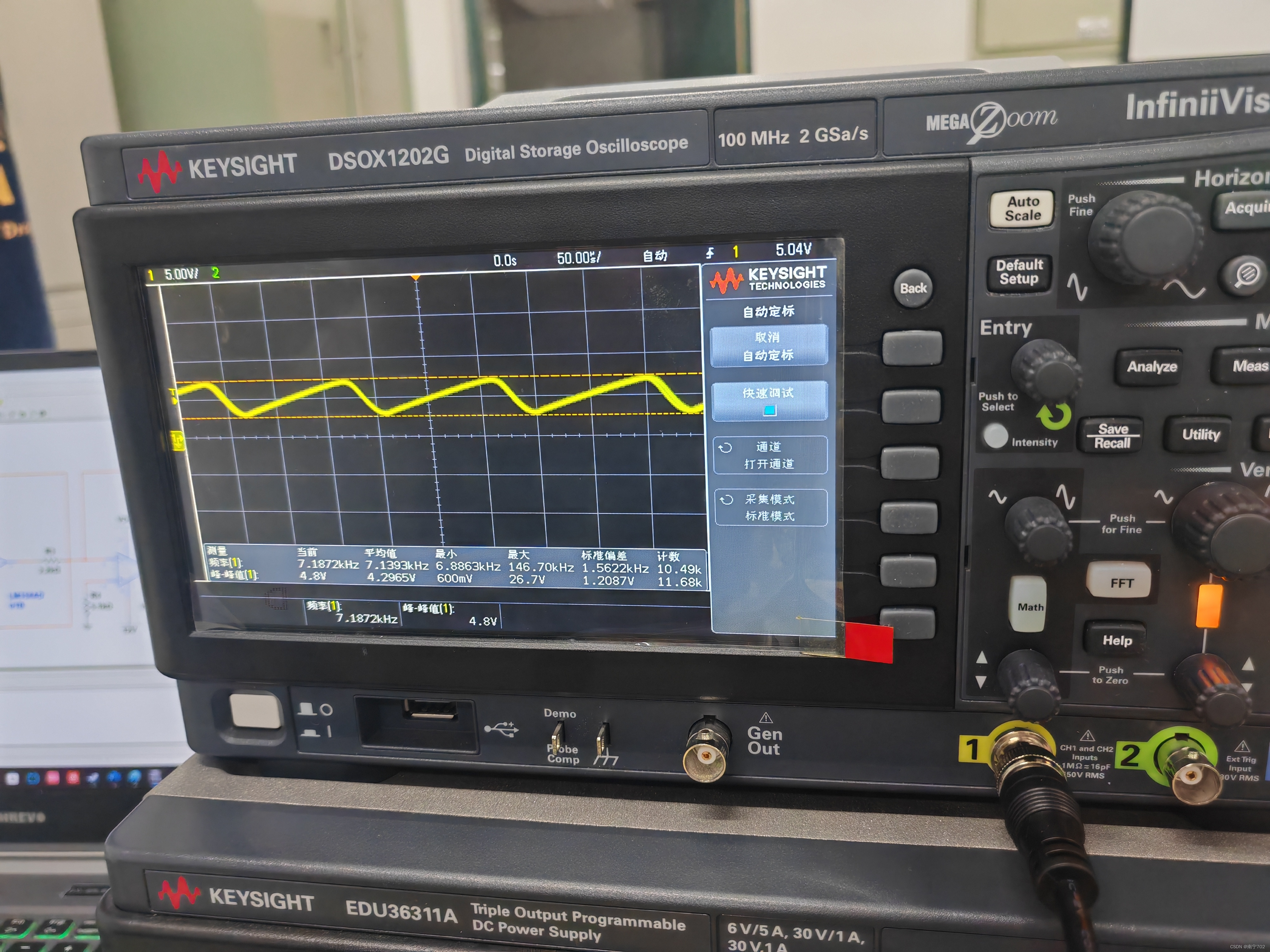

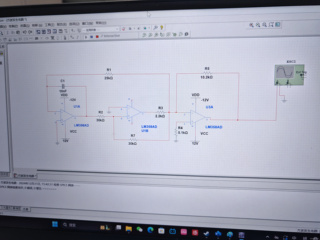

#为什么方波发生器电路仿真没问题，但示波器输出正弦波或三角波
#

#
![img](https://img-mid.csdnimg.cn/release/static/image/mid/ask/a7f81ae5048949bf9218ba0f1a5a782c.jpeg "#left"

Answer 1

我长期活跃于技术社区，热衷于帮助他人解决各类技术难题。很高兴在 CSDN 上回答你的问题，让我们一起探讨，找到解决问题的最佳方案吧。

以下是关于方波发生器电路仿真正常但示波器输出非方波（正弦波或三角波）的原因分析及解决办法：

一、可能的原因

• 示波器设置问题
  • 时间基设置不当：如果时间基设置过大，可能导致波形看起来像是正弦波或三角波。例如，当方波的频率较高（如1MHz），而时间基设置为1s/div时，一个周期的方波在屏幕上被拉伸得很厉害，看起来就像一条斜线（类似三角波）或曲线（类似正弦波）。
  • 幅度设置不当：幅度设置不合理，可能会使波形显示失真。例如，方波的幅值为5V，但示波器的幅度设置为50V/div，此时方波在屏幕上显示的幅度变化很小，可能被误判为其他波形。
• 电路实际参数与仿真参数差异
  • 元件参数误差：实际使用的电阻、电容等元件的参数与仿真中设置的参数存在偏差。比如，仿真中使用的电容标称值为1nF，但实际电容可能由于制造误差等原因，其真实值偏离1nF，从而导致波形变化。
  • 电源波动：实际电源可能存在一定的波动或噪声，这会影响电路的正常工作，使输出波形偏离理想的方波。例如，电源电压存在10%的波动，可能会使方波发生器的输出波形产生失真。
• 电路连接与干扰问题
  • 布线不合理：在实际电路搭建中，布线不合理可能会引入干扰。例如，信号输出线与电源线靠得太近，电源线中的高频噪声可能会耦合到信号线上，使输出波形变差。
  • 接地不良：不良的接地会导致信号参考点不稳定，从而引起波形失真。比如，示波器探头的接地夹没有良好地连接到电路的地，可能会使测量到的波形出现异常。

二、解决办法及案例

• 示波器设置调整
  • 正确设置时间基：根据方波的预期频率来设置合适的时间基。例如，如果方波频率为1kHz，可将时间基设置为1ms/div左右，以便清晰地观察到方波的完整周期。
  • 合理设置幅度：根据方波的幅值来设置幅度档位。如方波幅值为3V，可将幅度设置为1V/div或2V/div等合适的值。
• 检查电路实际参数
  • 测量元件参数：使用万用表等仪器测量实际使用的电阻、电容等元件的参数，并与仿真参数进行对比，如有偏差则更换合适的元件。
  • 稳定电源供应：采用稳压电源为电路供电，并对电源输出进行监测，确保其电压稳定。
• 优化电路连接与抗干扰
  • 合理布线：在搭建电路时，遵循布线原则，将信号线与电源线分开布线，避免相互干扰。
  • 良好接地：确保示波器探头接地良好，同时检查电路的接地是否可靠。

以下是一段简单的方波发生器代码示例（使用Arduino产生方波信号）：

const int outputPin = 9;  // 方波输出引脚

void setup() {
  pinMode(outputPin, OUTPUT);
}

void loop() {
  digitalWrite(outputPin, HIGH);  // 输出高电平
  delayMicroseconds(500);        // 高电平持续时间（根据方波频率调整）
  digitalWrite(outputPin, LOW);   // 输出低电平
  delayMicroseconds(500);        // 低电平持续时间（根据方波频率调整）
}

在使用示波器观察该方波信号时，需注意按照上述方法正确设置示波器参数，并确保电路连接良好，才能准确观察到理想的方波波形。
