面向对象的用例图，类图，和顺序图

Question

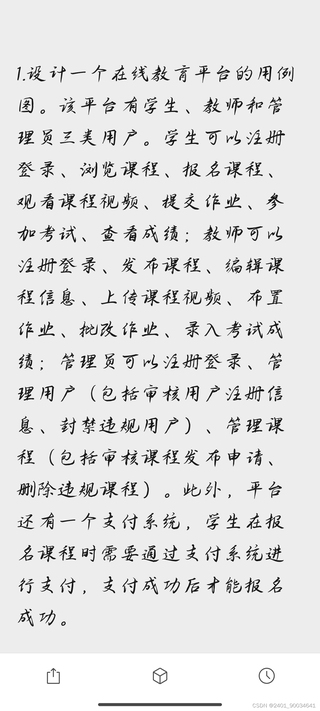

2.绘制类图：某商场会员管理系统包含一个会员类(Member),会员的基本信息包括会员编号、会员姓名、联系电话、电子邮箱、地址等,会员可分为金卡会员(GoldMember)和银卡会员(SilverMember)两种,不同类型的会员在购物时可以享受不同的折扣;每个会员可以拥有-个或多个订单(Order),每一个订单又可以包含至少一条商品销售信息(Productltem),商品销售信息包括订单编号、商品编号、商品数量、商品单价和折扣等;每一条商品销售信息对应一类商品(Product),商品信息包括商品编号、商品名称、商品单价、商品库存量、商品产地等。
3.绘制教师查看学生信息及成绩的顺序图

Answer 1

让【道友老李】来帮你解答，本回答参考通义千问大模型编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

1. 会员管理系统中的类包括：

• 类Member：包含属性会员编号、会员姓名、联系电话、电子邮箱、地址等。
• 类GoldMember和类SilverMember：继承自类Member，具有不同的折扣属性。
• 类Order：包含属性订单编号、会员编号等。
• 类ProductItem：包含属性订单编号、商品编号、商品数量、商品单价和折扣等。
• 类Product：包含属性商品编号、商品名称、商品单价、商品库存量、商品产地等。 示例代码：

public class Member {
    private int memberId;
    private String memberName;
    private String contactNumber;
    private String email;
    private String address;

    // Constructors, getters and setters
}
public class GoldMember extends Member {
    private double discount;

    // Constructors, getters and setters
}
public class SilverMember extends Member {
    private double discount;

    // Constructors, getters and setters
}
public class Order {
    private int orderId;
    private int memberId;

    // Constructors, getters and setters
}
public class ProductItem {
    private int orderId;
    private int productId;
    private int quantity;
    private double unitPrice;
    private double discount;

    // Constructors, getters and setters
}
public class Product {
    private int productId;
    private String productName;
    private double unitPrice;
    private int inventory;
    private String origin;

    // Constructors, getters and setters
}

1. 教师查看学生信息及成绩的顺序图描述了教师如何查看学生信息和成绩的流程。这个流程包括以下步骤：
2. 教师向系统发出查看学生信息及成绩的请求。
3. 系统接收请求后，查询数据库中的学生信息和成绩数据。
4. 系统将查询到的学生信息和成绩数据返回给教师。
5. 教师查看学生信息和成绩数据。 在这个流程中，可以使用顺序图来表示各个参与者之间的交互过程，以及信息的传递和处理过程。 示例顺序图代码：

@startuml
actor Teacher
participant System
database Database
Teacher -> System: 请求查看学生信息及成绩
System -> Database: 查询学生信息及成绩数据
Database --> System: 返回学生信息及成绩数据
System --> Teacher: 显示学生信息及成绩
@enduml
