ADS软件原理图导出Layout,微带线是空心的

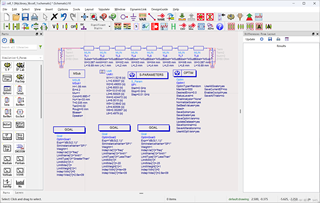

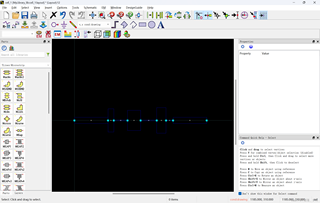

完成了原理图仿真,随后将原理图导出为layout时,版图的微带线是蓝色空心的,在该版图上画微带线也是空心的。但是另建layout图层就是实心的。



  • 写回答

13条回答 默认 最新

  • 阿里嘎多学长 2025-01-03 11:25
    关注

    阿里嘎多学长整理AIGC生成,因移动端显示问题导致当前答案未能完全显示,请使用PC端查看更加详细的解答过程

    解答

    ADS软件原理图导出Layout时,微带线是空心的现象可能是由于以下原因:

    1. Layer settings:在Layout中,可能存在不同的层设置,导致微带线的显示方式不同。请检查Layer settings,确保微带线所在的层设置为实线。
    2. Line style:在原理图中,微带线的线型可能设置为空心线。请检查原理图中的线型设置,确保微带线的线型设置为实线。
    3. Export settings:在导出Layout时,可能存在一些设置项影响微带线的显示方式。请检查导出设置,确保没有设置微带线为空心线。

    解决方案:

    1. 在Layout中,创建一个新的Layer,设置为实线,然后将微带线移到该Layer上。
    2. 在原理图中,修改微带线的线型设置为实线。
    3. 在导出Layout时,检查设置项,确保没有设置微带线为空心线。

    如果以上解决方案不起作用,请提供更多的信息和截图,以便更好地帮助您解决问题。

    评论
  • 专家-赤兔[在线] 全栈领域优质创作者 2025-01-03 11:25
    关注

    以下回复引自免费微信小程序:皆我百晓生。 如问题解决,还请采纳。如仍有疑问,请回复留言或私信博主,以便获得更精准的帮助。

    解决方法:

    1. 检查版本:首先确认你的设计图纸是否正确导入了ADS软件,确保所有的参数和设置都是正确的。

    2. 更新布局:如果在设计过程中发现版图中存在空心的微带线,可能是由于布局或者配置错误导致的。尝试重新调整布局或修改相应的配置参数。

    3. 重置布局:如果你使用的是基于CAD的设计工具,可能需要先进行重置操作来清除所有与布局相关的设置。

    4. 使用图形编辑器:如果你是在电子工坊或其他图形编辑器中工作,可以尝试使用图形编辑器(如AUTODESK INVENTOR)来进行调整,以查看是否有其他因素影响到了布局的正确性。

    5. 拓展知识:了解一些关于ADS软件原理图导出的相关知识,例如如何通过插件导出原理图、如何根据导出后的布局调整等,对于理解原理图导出过程会有帮助。

    6. 确认设备:检查你使用的设备是否能够正常读取和导出原理图,并且确认设备支持最新的版本。

    7. 提升技术水平:对于复杂的原理图设计,建议寻求专业的设计师或工程师的帮助,他们能提供更专业的指导和解决方案。

    8. 定期维护:定期对设备进行清理和检查,以防止不必要的故障。

    评论
  • 道友老李 JWE233286一种基于机器视觉的水表指针读数识别及修正的方法 专利发明者 2025-01-03 11:25
    关注
    让【道友老李】来帮你解答,本回答参考gpt编写,并整理提供,如果还有疑问可以点击头像关注私信或评论!
    如果答案让您满意,请采纳、关注,非常感谢!
    问题分析:
    1. 可能是在原理图仿真时的设置问题,导致版图的微带线和绘制的微带线为空心;
    2. 在另建的layout图层上,微带线是实心的,说明可能是原理图导出为layout时的设置问题。 解决方案:
    3. 检查原理图导出为layout时的设置,确认是否有选择了正确的绘制线性;
    4. 确保在绘制微带线时选择了正确的填充模式。 案例: 假设在使用Cadence软件导出原理图为layout时,选择了默认的空心线性绘图模式导致微带线是蓝色空心的。可以通过在绘制线性时选择填充模式为实心来解决这个问题。 示例代码(Cadence软件):
    createVarExprLine.width = 2;
    createVarExprLine.fill = FILL_SOLID;
    // 绘制实心的微带线
    createVarExprLine(layerID, pathX);


    通过以上步骤,可以解决微带线为空心的问题,并确保绘制的微带线是实心的。

    评论
  • CLLLLLLY 2025-01-03 11:25
    关注
    我长期活跃于技术社区,热衷于帮助他人解决各类技术难题。很高兴在 CSDN 上回答你的问题,让我们一起探讨,找到解决问题的最佳方案吧。
    以下是关于在ADS软件中原理图导出Layout时微带线为空心以及相关问题的分析与解决办法:

    问题分析

    • 原因
      • 这种微带线显示为空心的情况可能是由于图层设置或者显示模式的问题导致的。当从原理图导出Layout时,可能继承了某些特定的显示设置,而新建的Layout图层采用的是默认的正常显示设置。
    • 影响
      • 空心微带线可能会影响对版图的直观检查和后续的制造准备工作,因为不符合常规的实心微带线显示习惯。

    解决方法

    • 方法一:检查显示设置
      1. 在Layout界面中,点击菜单栏中的“View”(视图)选项。
      2. 查找与图形显示相关的设置项,例如“Wire Display”(线显示)或“Shape Display”(形状显示)等。
      3. 确认微带线的显示模式是否被设置为空心显示,如果是,将其修改为实心显示模式。
    • 方法二:图层属性设置
      1. 在Layout界面中,右键点击微带线所在的图层,选择“Properties”(属性)。
      2. 在图层属性对话框中,查找与图形填充相关的选项,例如“Fill Style”(填充样式)。
      3. 将填充样式从“None”(无填充,即空心)修改为“Solid”(实心)或其他合适的填充样式。
    • 方法三:重置Layout视图
      1. 在Layout界面中,点击菜单栏中的“Window”(窗口)选项。
      2. 选择“Reset Layout View”(重置Layout视图)或类似的选项,将Layout视图恢复到默认设置,看看微带线是否恢复为实心显示。

    案例演示

    假设在ADS软件中,已经从原理图导出了Layout,微带线为空心显示: 1. 通过显示设置修改 - 点击“View”->“Wire Display”,在弹出的对话框中发现微带线的显示模式被设置为“Outline Only”(仅轮廓),将其修改为“Solid”(实心)后,微带线变为实心显示。 2. 通过图层属性修改 - 右键点击微带线所在图层,选择“Properties”,在“Fill Style”选项中,将其从“None”改为“Solid”,微带线也能变为实心显示。

    通过以上方法的尝试,应该可以解决从原理图导出Layout时微带线为空心的问题,使其正常显示为实心微带线。

    评论
  • qq_904477151 嵌入式领域优质创作者 2025-01-03 11:26
    关注

    以下参考免费微信小程序:皆我百晓生 作答,并由本人整理回复。

    从您提供的信息来看,您在使用ADS(Advanced Design System)软件进行射频工程设计时遇到了一个问题:在将原理图导出为版图(Layout)时,微带线(MLIN)显示为空心的,而在新建的版图图层中微带线则显示为实心的。

    这个问题可能由以下几个原因造成:

    1. 图层设置问题:在版图设计中,不同的图层有不同的属性,包括是否填充。请检查您的微带线是否被放置在了正确的图层上,并且该图层的属性设置是否为实心。

    2. 显示设置问题:有时候,软件的显示设置可能会影响图层的显示方式。请检查您的显示设置,确保没有设置导致微带线显示为空心的选项。

    3. 软件版本或bug:如果是软件的bug或者特定版本的限制,可能需要更新软件或者查找相关的技术支持。

    4. 设计规则检查(DRC):有时候,设计规则检查可能会影响对象的显示。请检查是否有DRC错误导致微带线显示异常。

    为了解决这个问题,您可以尝试以下几个步骤:

    • 检查图层属性:确保微带线所在的图层设置为实心填充。在ADS中,您可以在图层管理器中查看和修改图层属性。

    • 检查显示设置:在ADS的视图(View)菜单中,检查是否有影响图层显示的设置,并进行调整。

    • 重启软件或重建图层:有时候,重启软件或者重建图层可以解决显示问题。

    • 更新软件:如果是软件版本问题,尝试更新到最新版本的ADS。

    • 联系技术支持:如果以上步骤都不能解决问题,您可能需要联系ADS的技术支持团队获取帮助。

    希望这些建议能帮助您解决问题。如果需要更具体的操作步骤或者有其他问题,请提供更多信息,我会尽力帮助您。

    评论
  • 专家-皆知 2025-01-03 11:26
    关注

    参考免费微信小程序:皆我百晓生 作答,经由专家-皆知整理回复,如问题解决,望采纳;如仍有疑问,请评论回复。

    根据你提供的信息,微带线在Layout中显示为空心的问题可能与微带线的层(Layer)设置有关。在ADS中,微带线的显示和属性是由其层属性决定的。以下是解决这个问题的几个步骤:

    1. 检查微带线的层属性

      • 确保微带线使用的层是正确的。在ADS中,微带线通常应该在特定的层上,比如信号层或地层。
      • 检查微带线的层是否被设置为“显示”(Visible)和“绘制”(Draw)状态。
    2. 检查微带线的宽度和高度

      • 确保微带线的宽度和高度设置正确。如果宽度或高度设置得太小,可能会导致微带线在视觉上看起来是空心的。
    3. 检查是否有其他层覆盖

      • 有时,其他层的对象可能会覆盖在微带线上,导致微带线看起来是空心的。检查是否有其他层的对象覆盖在微带线上,并适当调整。
    4. 检查是否有图层冲突

      • 如果你在同一区域内有多个层的对象,可能会导致显示问题。确保没有图层冲突。
    5. 重新绘制微带线

      • 尝试删除现有的微带线,并重新绘制一条新的微带线,以确保所有属性都被正确设置。
    6. 更新和同步Layout

      • 在做出更改后,确保更新和同步Layout,以便更改生效。

    如果你需要在代码层面进行调整,以下是一些可能需要修改的参数:

    // 设置微带线的层属性
    setLayerProperty("Microstrip", "Visible", true);
    setLayerProperty("Microstrip", "Draw", true);

    // 设置微带线的宽度和高度
    setLineWidth("Microstrip", 3.087); // 这里的数值需要根据你的设计调整
    setLineHeight("Microstrip", 1.58); // 这里的数值需要根据你的设计调整


    请注意,具体的代码和参数可能需要根据你的具体设计和ADS版本进行调整。如果上述步骤无法解决问题,可能需要更详细的信息来确定问题的具体原因。希望这些信息能帮助你解决问题。如果还有其他问题,欢迎继续咨询。

    评论
  • 关注

    晚上好🌙🌙🌙
    本答案参考通义千问

    根据你的描述,你在使用ADS(Advanced Design System)软件进行原理图到版图(Layout)的转换时遇到了问题,具体表现为导出的微带线是蓝色且空心的,而在新建的图层上绘制微带线则是实心的。这可能是由于图层属性设置不同导致的。

    要解决这个问题,你可以按照以下步骤操作:

    1. 检查图层属性

      • 打开你的Layout文件。
      • 选择工具栏中的“Parts”或“Layers”选项。
      • 查找与微带线相关的图层设置。
      • 确保这些图层的填充属性设置为实心。
    2. 调整图层设置

      • 如果发现微带线图层的填充属性为“空心”,则需要修改该属性。
      • 通常,可以右键点击图层名称,然后选择“Properties”或“Edit Layer Properties”来修改图层属性。
      • 在弹出的窗口中找到与填充相关的设置项,并将其改为“实心”。
    3. 重新绘制微带线

      • 如果上述方法无法解决问题,可以尝试删除原有的微带线,然后重新绘制。
      • 使用正确的图层和设置重新绘制微带线,确保它们具有正确的填充属性。
    4. 检查ADS版本和设置

      • 确认你使用的ADS版本是否支持你当前的操作。
      • 有时候某些功能可能需要特定版本才能正常工作。
      • 检查是否有任何更新或补丁可以解决你遇到的问题。
    5. 参考文档或寻求帮助

      • 查阅ADS的官方文档或用户手册,寻找有关微带线绘制和图层管理的相关信息。
      • 如果问题依然存在,可以考虑在相关论坛或社区(如CSDN)发帖求助,提供详细的错误描述和操作步骤。

    通过以上步骤,你应该能够解决微带线显示为空心的问题,并正确地在ADS软件中完成原理图到版图的转换。如果问题依旧存在,建议联系ADS技术支持以获得更专业的帮助。

    评论
  • 阿齐Archie 嵌入式领域优质创作者 2025-01-03 11:26
    关注

    以下参考免费微信小程序:皆我百晓生 作答,并由阿齐Archie整理回复,若还有疑问可评论或留言。

    在ADS(Advanced Design System)中,当你从原理图导出到Layout时遇到微带线显示为空心的问题,通常是由以下几种原因造成的。根据你的描述,我将提供一个逐步的解决方案:

    1. 检查图层设置

    确保你在正确的图层上进行操作,并且图层设置正确。

    步骤:

    • 打开图层管理器:点击 Layout -> Layers
    • 检查图层属性:确保你正在使用的图层是用于金属层(如 Metal1, Metal2 等),而不是其他非金属图层。
    • 确认填充属性:确保金属层的填充属性设置为实心。可以在图层属性中找到 Fill Style 或类似的选项,将其设置为 SolidFilled

    2. 检查视图模式

    有时候,视图模式可能导致线条看起来是空心的。

    步骤:

    • 切换视图模式:点击 View -> Display Options,确保选择了 Solid FillFilled 模式。
    • 刷新视图:尝试按 Ctrl + R 刷新视图,或者使用 View -> Refresh

    3. 检查微带线定义

    确保微带线的定义和参数正确无误。

    步骤:

    • 检查微带线属性:右键点击微带线,选择 Properties,确保宽度(W)、长度(L)等参数正确。
    • 验证材质属性:确保所用的基板材料(Substrate)和其他电特性参数(如介电常数、厚度等)与设计要求一致。

    4. 检查布局更新

    确保布局已经完全更新并反映了最新的原理图更改。

    步骤:

    • 更新布局:点击 Layout -> Update Layout from Schematic,确保所有更改都已同步到布局中。
    • 重新生成布局:如果问题依然存在,可以尝试删除当前布局并重新生成。具体操作为:
      • 删除现有的布局文件。
      • 重新从原理图生成布局:Layout -> Create Layout

    5. 检查软件版本和补丁

    确保你使用的是最新版本的ADS,并且安装了所有必要的补丁。

    步骤:

    • 检查更新:访问ADS官网或通过软件内的更新功能检查是否有新版本或补丁可用。
    • 安装更新:如果有新版本或补丁,按照提示进行安装。

    6. 复制到新项目

    如果以上步骤都不能解决问题,尝试将设计复制到一个新的项目中。

    步骤:

    • 新建项目:创建一个新的ADS项目。
    • 复制设计:将原理图和相关设置复制到新项目中。
    • 重新生成布局:在新项目中重新生成布局,看看是否仍然存在空心微带线的问题。

    总结

    通过以上步骤,你应该能够解决微带线在Layout中显示为空心的问题。每一步都非常重要,请仔细检查每个环节。如果问题依然存在,建议联系ADS的技术支持团队获取进一步的帮助。

    展开全部

    评论
  • 叫兽-郭老师 Java领域新星创作者 2025-01-03 11:26
    关注

    🕗晚上好,题主!目前:🟢[在线]
    📢参考通义千问、由郭老师整理提供!
    📣今日诗号:惆怅东栏一株雪,人生看得几清明。

    在ADS(Advanced Design System)中,如果你发现导出的Layout中的微带线是空心的,而新建的图层是实心的,这可能是由于默认的图层属性设置问题。要解决这个问题,你需要调整图层属性以确保微带线是实心的。

    以下是一些可能的步骤和代码示例来帮助你解决问题:

    1. 检查和修改图层属性

      • 打开你的Layout文件。
      • 确保微带线图层的属性设置正确。通常情况下,需要设置填充颜色和边框颜色。
    2. 使用脚本进行批量修改

      • 你可以编写一个Python脚本来批量修改图层属性。ADS支持通过Python脚本与Layout进行交互。

    下面是一个简单的Python脚本示例,用于修改特定图层的属性:

    from pyads import *

    # 连接到ADS
    ads = ADS()

    # 打开你的Layout文件
    layout_file = "path_to_your_layout_file.lay"
    ads.open(layout_file)

    # 获取图层管理器
    layer_manager = ads.get_layer_manager()

    # 指定你要修改的图层名称
    layer_name = "Microstrip"

    # 获取指定图层
    layer = layer_manager.get_layer(layer_name)

    # 设置填充颜色和边框颜色
    fill_color = (0xFF, 0x00, 0x00)  # 红色填充
    border_color = (0x00, 0x00, 0xFF)  # 蓝色边框

    # 修改图层属性
    layer.set_fill_color(fill_color)
    layer.set_border_color(border_color)
    layer.set_fill_style("solid")  # 设置填充样式为实心

    # 保存修改后的布局文件
    new_layout_file = "path_to_save_modified_layout.lay"
    ads.save(new_layout_file)

    # 关闭连接
    ads.close()

    1. 手动修改图层属性

      • 如果你不想使用脚本,也可以手动修改图层属性。
      • 在ADS的Layout编辑器中,选择微带线图层,然后在属性面板中设置填充颜色和边框颜色。
    2. 检查默认属性设置

      • 确保在创建新图层时,默认属性设置正确。你可以在ADS的设置中检查和修改默认属性。

    希望这些信息能帮助你解决问题。如果还有其他具体需求或问题,请随时告诉我。

    展开全部

    评论
  • 问答-莫得感情 2025-01-03 11:26
    关注

    ️题主您好️,目前由我为您解答👇🏼
    🧡参考谷歌智能助手,由吾为汝整理提供🧡

    在ADS(Advanced Design System)中,将原理图导出为Layout时遇到微带线显示为空心的情况,可能是由于层设置或显示设置的问题。以下是一些可能的解决方案和思路:

    1. 检查层设置

    确保你在Layout中的层设置是正确的。微带线通常在特定的层上绘制,例如TOP层或BOTTOM层。

    1. 打开Layer Setup

      • 在Layout窗口中,选择 Edit -> Layer Setup...
      • 确保你使用的层(如TOPBOTTOM)是激活的,并且颜色设置正确。
    2. 检查微带线的层属性

      • 选中空心的微带线。
      • 查看其属性(通常是右键点击并选择Properties),确保它被分配到正确的层。

    2. 检查显示设置

    有时显示设置可能导致微带线看起来是空心的。

    1. 调整显示设置
      • 在Layout窗口中,选择 View -> Display Options...
      • 确保微带线的显示选项是实心的。你可以尝试调整Line WidthFill等选项。

    3. 重新绘制微带线

    如果上述方法无效,可以尝试重新绘制微带线。

    1. 删除现有微带线

      • 选中空心的微带线并删除。
    2. 重新绘制微带线

      • 使用Draw工具重新绘制微带线,确保使用正确的层和属性。

    4. 检查导入设置

    如果你是从原理图导入到Layout,可能需要检查导入设置。

    1. 检查导入设置
      • 在导入过程中,确保选择了正确的层和属性。
      • 如果有导入模板,检查模板是否正确配置。

    5. 使用脚本自动化

    如果问题频繁出现,可以考虑编写一个脚本来自动检查和修复这些设置。以下是一个简单的示例脚本,用于检查和设置微带线的层和属性:

    # 导入ADS库
    from win32com.client import Dispatch

    # 连接到ADS
    ads = Dispatch("AWRDE.AWRDE")

    # 获取当前项目
    project = ads.ActiveProject

    # 获取当前版图
    layout = project.GetLayout()

    # 获取所有微带线
    microstrip_lines = layout.FindElements("Microstrip Line")

    for line in microstrip_lines:
        # 检查微带线的层
        if line.LayerName != "TOP":
            line.LayerName = "TOP"

        # 检查微带线的显示属性
        if line.LineWidth < 0.1:  # 假设最小线宽为0.1
            line.LineWidth = 0.1

    # 刷新布局
    layout.Refresh()


    6. 联系技术支持

    如果以上方法都无法解决问题,建议联系ADS的技术支持团队,他们可能会提供更具体的帮助和解决方案。

    希望这些步骤能帮助你解决微带线显示为空心的问题!如果有更多具体信息或错误提示,请提供更多细节以便进一步诊断。

    展开全部

    评论
  • 码农阿豪@新空间 Java领域优质创作者 2025-01-03 11:27
    关注
    让阿豪来帮你解答,本回答参考chatgpt3.5编写提供,如果还有疑问可以评论或留言
    问题分析:
    1. 原理图导出为layout时,微带线是空心的可能原因是布局软件的默认设置或者版本兼容性问题;
    2. 另建layout图层为实心的可能是因为设置了特定的图层属性或使用了不同的绘制工具。 解决方法:
    3. 检查布局软件的版本和设置,尝试更新软件或者调整相关设置,使得绘制的微带线为实心;
    4. 尝试重新建立layout图层,确保选择了正确的绘制工具并检查图层属性设置,确保微带线为实心。 案例: 假设使用的布局软件是Cadence,版本为IC618。在Cadence中,可以通过以下步骤检查和调整微带线的属性:
    5. 在原理图中绘制微带线并导出为layout格式;
    6. 打开布局软件,加载导出的layout文件,选择对应的图层,查看微带线的属性;
    7. 如果微带线是空心的,可以尝试修改线条属性,例如修改填充属性,使得微带线变为实心。 代码示例:
    createLayout
    setNetWidth 5
    setNetLayer M1


    以上是一个Cadence中设置微带线属性的简单示例代码,根据具体情况可以修改线宽、图层等属性来实现微带线为实心。

    评论
  • 小熊佩琪滴 2025-01-03 11:27
    关注

    该回答引用最新OPENAI大模型GPT-4O及结果代码方法已验证可行,由小熊佩琪滴整理,若有帮助请采纳!

    您好,根据您的描述,您在使用ADS(Advanced Design System)软件进行原理图导出Layout时遇到了微带线显示为空心的问题。这个问题可能是由几个原因造成的,以下是一些可能的解决方案:

    1. 图层设置问题:请检查您的微带线是否被放置在正确的图层上。在ADS中,不同的图层可能有不同的显示属性。确保您使用的是正确的微带线图层。

    2. 显示设置问题:检查您的显示设置,可能是显示设置导致了微带线显示为空心。您可以在软件的显示设置中调整,以确保微带线以实心显示。

    3. 软件版本或Bug:有时候软件的特定版本可能会有Bug,导致显示问题。您可以尝试更新到最新版本的ADS软件,看看问题是否得到解决。

    4. 文件损坏:如果只有特定的文件出现这个问题,可能是文件损坏。您可以尝试重新创建一个新的Layout文件,然后再次导出原理图,看看是否还会出现同样的问题。

    5. 软件设置问题:检查您的ADS软件设置,特别是与微带线相关的设置,确保没有设置错误导致微带线显示异常。

    6. 查看帮助文档:ADS软件的帮助文档中可能有关于微带线显示问题的详细说明和解决方案。

    7. 联系技术支持:如果以上方法都不能解决问题,您可以考虑联系ADS的技术支持,提供详细的错误信息和截图,以便他们能够提供更专业的帮助。

    请尝试上述解决方案,看看是否能够解决您的问题。如果问题仍然存在,您可能需要提供更多的信息,或者直接联系软件的技术支持以获得更具体的帮助。

    评论
  • M_try的小尾巴 2025-01-03 11:39
    关注

    该回答引用自Deepseek,由本人整理审核 若有帮助,望采纳。

    在ADS(Advanced Design System)软件中,将原理图导出为Layout时,微带线显示为蓝色空心的情况,通常是由于以下几个原因导致的。以下是详细的排查步骤和解决方案:

    1. 检查图层设置

    • 问题描述:微带线在导出后显示为空心,可能是因为图层设置不正确,导致微带线的填充属性未被正确应用。
    • 解决方案
      1. 打开Layout视图。
      2. 检查微带线所在的图层(通常是金属层,如M1M2)。
      3. 确保该图层的填充属性已启用。可以通过右键点击图层,选择“Properties”或“Layer Settings”,检查是否有“Fill”或“Solid”选项,并确保其被勾选。

    2. 检查微带线的属性

    • 问题描述:微带线的属性可能被设置为“Outline”或“Hollow”,导致显示为空心。
    • 解决方案
      1. 在Layout视图中,选中微带线。
      2. 右键点击并选择“Properties”。
      3. 检查“Line Style”或“Fill Style”选项,确保其设置为“Solid”或“Filled”。

    3. 检查导出设置

    • 问题描述:在导出原理图到Layout时,可能某些设置未正确配置,导致微带线的显示问题。
    • 解决方案
      1. 在导出原理图到Layout时,检查导出设置。
      2. 确保在导出选项中选择了正确的图层和填充属性。
      3. 如果有“Export Options”或“Advanced Settings”,检查是否有与填充相关的选项,并确保其被正确配置。

    4. 检查软件版本和更新

    • 问题描述:某些ADS版本可能存在Bug,导致微带线显示异常。
    • 解决方案
      1. 检查当前使用的ADS版本是否为最新版本。
      2. 如果不是最新版本,建议更新到最新版本,以修复可能存在的Bug。

    5. 重新绘制微带线

    • 问题描述:如果以上步骤都无法解决问题,可能是微带线在导出过程中出现了错误。
    • 解决方案
      1. 在Layout视图中,删除现有的微带线。
      2. 重新绘制微带线,并确保其属性设置正确。
      3. 导出后再次检查微带线的显示情况。

    6. 检查设计规则

    • 问题描述:设计规则可能限制了微带线的显示方式。
    • 解决方案
      1. 打开设计规则检查器(DRC)。
      2. 检查是否有与微带线显示相关的规则。
      3. 如果有,调整规则或暂时禁用相关规则,查看是否解决问题。

    7. 检查显示设置

    • 问题描述:ADS的显示设置可能影响了微带线的显示效果。
    • 解决方案
      1. 在Layout视图中,点击“View”菜单。
      2. 选择“Display Options”或“View Settings”。
      3. 检查是否有与填充或显示相关的设置,确保其被正确配置。

    8. 检查原理图与Layout的同步

    • 问题描述:原理图与Layout之间的同步可能存在问题,导致微带线显示异常。
    • 解决方案
      1. 在原理图中,确保微带线的属性设置正确。
      2. 使用“Update Layout”功能,将原理图的更改同步到Layout中。
      3. 导出后再次检查微带线的显示情况。

    9. 检查软件配置文件

    • 问题描述:ADS的配置文件可能被错误修改,导致显示问题。
    • 解决方案
      1. 重置ADS的配置文件到默认设置。
      2. 如果问题依然存在,可以尝试重新安装软件。

    10. 联系技术支持

    • 问题描述:如果以上所有步骤都无法解决问题,可能是软件本身的Bug或配置问题。
    • 解决方案
      1. 联系Keysight(ADS的开发商)的技术支持团队,提供详细的问题描述和截图。
      2. 等待技术支持团队的回复,并根据他们的建议进行进一步的操作。

    通过以上步骤,您应该能够解决ADS软件中微带线导出为空心的问题。如果问题依然存在,建议详细记录操作步骤和问题现象,以便进一步排查或寻求技术支持。

    展开全部

    评论
编辑
预览

报告相同问题?

问题事件

  • 已结题 (查看结题原因) 1月3日
  • 创建了问题 1月3日
手机看
程序员都在用的中文IT技术交流社区

程序员都在用的中文IT技术交流社区

专业的中文 IT 技术社区,与千万技术人共成长

专业的中文 IT 技术社区,与千万技术人共成长

关注【CSDN】视频号,行业资讯、技术分享精彩不断,直播好礼送不停!

关注【CSDN】视频号,行业资讯、技术分享精彩不断,直播好礼送不停!

客服 返回
顶部
