已经有功率放大电路图,具体每个元器件的参数怎么算?

具体参数怎么算?人生问题就是根据这个电路图来计算为什么电阻阻值电容阻值,他们的值是这样的,具体给出一些计算公式。


  • 写回答

35条回答 默认 最新

  • 阿里嘎多学长 2025-01-09 05:02
    关注

    阿里嘎多学长整理AIGC生成,因移动端显示问题导致当前答案未能完全显示,请使用PC端查看更加详细的解答过程

    已经有功率放大电路图,具体每个元器件的参数怎么算?

    你已经有了功率放大电路的图纸,但是你想知道每个元器件的参数是如何计算的。下面是计算公式:

    1. 电阻(R):

    R = (Vcc - Vout) / Iout

    其中,Vcc是电源电压,Vout是输出电压,Iout是输出电流。

    1. 电容(C):

    C = Iout / (2 * π * f * ΔV)

    其中,f是工作频率,ΔV是电容的峰值电压。

    1. 交流电感(L):

    L = (Vcc - Vout) / (2 * π * f * Iout)

    其中,f是工作频率,Vcc是电源电压,Vout是输出电压,Iout是输出电流。

    1. 交流电阻(R_L):

    R_L = L / (2 * π * f * C)

    其中,L是交流电感,f是工作频率,C是电容。

    这些公式可以帮助你计算电路中的每个元器件的参数。但是,需要注意的是,这些公式只是简单的估算,实际情况中可能需要考虑更多的因素。

    如果你需要更多帮助,请提供更多的信息,例如电路图纸、元器件的具体参数等。

    评论
    阿里嘎多学长 2025-01-09 05:03

    阿里嘎多学长整理AIGC生成,因移动端显示问题导致当前答案未能完全显示,请使用PC端查看更加详细的解答过程

    要根据电路图计算功率放大电路中每个元器件的参数,首先需要了解电路的基本工作原理和设计目标,比如是设计一个音频功率放大器还是射频功率放大器,以及所需的功率输出、频率范围、效率等。以下是一些常见的计算步骤和公式,以音频功率放大器为例:

    1. 功率输出计算

    • 输出功率:根据设计要求确定输出功率 ( P_{out} )。例如,设计一个输出功率为 10W 的功率放大器。
    • 负载阻抗:确定负载(如扬声器)的阻抗 ( R_L )。例如,负载阻抗为 8Ω。

    2. 电源电压计算

    • 电源电压:根据输出功率和负载阻抗计算所需电源电压 ( V_{CC} )。对于 B 类推挽放大器,电源电压可以估算为: [ V_{CC} \approx \sqrt{P_{out} \times R_L} \times 1.414 ] 例如,对于 10W 输出功率和 8Ω 负载: [ V_{CC} \approx \sqrt{10 \times 8} \times 1.414 \approx 12.65V ]

    3. 电阻计算

    • 偏置电阻:对于 B 类推挽放大器,偏置电阻 ( R_1 ) 和 ( R_2 ) 用于为输入级提供合适的偏置电压。其值可以通过以下公式估算: [ R_1 = R_2 \approx \frac{V_{CC}}{2I_{bias}} ] 其中 ( I_{bias} ) 是偏置电流,通常取为 1mA 左右。
    • 发射极电阻:发射极电阻 ( R_E ) 用于稳定工作点,其值可以通过以下公式估算: [ R_E \approx \frac{V_{BE}}{I_E} ] 其中 ( V_{BE} ) 是发射极-基极电压,约为 0.7V,( I_E ) 是发射极电流。

    4. 电容计算

    • 耦合电容:耦合电容 ( C_C ) 用于隔直通交,其值应足够大以保证音频信号的低频响应。通常取值为: [ C_C \geq \frac{1}{2\pi f_{low} R_{load}} ] 其中 ( f_{low} ) 是最低频率,( R_{load} ) 是负载阻抗。
    • 旁路电容:旁路电容 ( C_E ) 用于稳定发射极电阻,其值应足够大以保证音频信号的高频响应。通常取值为: [ C_E \geq \frac{1}{2\pi f_{high} R_E} ] 其中 ( f_{high} ) 是最高频率,( R_E ) 是发射极电阻.

    5. 效率计算

    • 效率:对于 B 类推挽放大器,理想效率为 78.5%,实际效率会因电路损耗而降低。可以通过以下公式估算实际效率: [ \eta = \frac{P_{out}}{P_{in}} ] 其中 ( P_{in} ) 是输入功率,可以通过以下公式计算: [ P_{in} = V_{CC} \times I_{CC} ] 其中 ( I_{CC} ) 是集电极电流.

    以上是一些基本的计算步骤和公式,具体的计算还需要根据实际电路图和设计要求进行调整和优化。希望这些信息对你有所帮助。

    回复
  • 专家-赤兔[在线] 全栈领域优质创作者 2025-01-09 05:02
    关注

    以下回复引自免费微信小程序:皆我百晓生。 如问题解决,还请采纳。如仍有疑问,请回复留言或私信博主,以便获得更精准的帮助。

    在进行模块测试时,首先要明确测试的目的和要求。模块测试通常包括以下步骤:

    1. 电路板分析:首先需要对电路板进行全面的电路板分析,包括所有元器件的类型、数量、尺寸等信息。
    2. 性能指标测量:通过各种标准或实验方法(例如,伏安特性测试、交流耐压测试等)测量各个元器件的性能指标,如电压、电流、频率、功率等。
    3. 故障检测:对发现的异常现象进行检查,并记录可能的原因。
    4. 功能测试:使用不同的测试设备(如模拟器、传感器等)进行功能测试,以验证电路板的功能是否满足预期。
    5. 系统稳定性测试:评估电路板在长时间运行中的稳定性和可靠性。
    6. 性能优化:针对发现的问题,提出改进方案并实施。

    对于每个元器件的参数,可以按照以下公式进行估算:

    • 电阻(R):根据电路板上元器件的数量和位置确定。
    • 电感(L):根据电路板上元器件的位置和数量确定。
    • 电容(C):根据电路板上元器件的数量和位置确定。

    为了简化计算,我们可以采用以下通用公式进行估算:

    • 电阻(R) = 电阻(元件数) * 单位面积电阻率 / 面积
    • 电感(L) = 电感(元件数) * 单位面积电感率 / 面积
    • 电容(C) = 电容(元件数) * 单位面积电容率 / 面积

    这只是一个粗略的估计,实际测试中还需要考虑其他因素,如温度、湿度、电源电压等因素。在进行模块测试时,建议使用专业的测试设备和软件工具,确保数据的准确性和可靠性。

    评论
    专家-赤兔[在线] 回复 2402_83049757 2025-01-09 05:02

    在设计功率放大器时,我们需要考虑许多因素,包括输入信号电压、输出负载等。为了正确地计算电阻和电容值,我们需要知道每个元件的实际工作点(如电流和电压),以及它们之间的关系。

    首先,我们来看一下图1中的电路。在这个电路中,有三个关键的元件:一个TDA2030晶体管,两个电容C11和C12,还有一个电阻R17。让我们逐步分析这些元件的工作点和对应的参数。

    TDA2030晶体管

    对于晶体管来说,其最大允许的电流取决于其工作状态下的最大集电极电流ICM。通常情况下,TDA2030的ICM大约为50mA左右。因此,在分析晶体管的工作点之前,我们可以先确定它的最大允许集电极电流。

    电容C11和C12

    这两个电容的作用主要是滤波和缓冲作用。对于低频信号而言,电容器可以提供一个稳定的电压平台,防止电源波动对信号的影响。对于高频信号,电容器则可以吸收部分高频成分,减少失真。对于电容C11和C12的具体值,可以根据它们在电路中的位置和连接方式进行计算。

    R17

    R17是一个电阻,它用于保护晶体管免受过大的反向电压。对于TDA2030,其最大允许反向电压约为30V,所以R17的值应该足够大,以便保护晶体管不受损坏。

    总结

    为了得到正确的参数值,我们需要知道晶体管的工作状态、电容C11和C12的值,以及电阻R17的值。此外,还需要了解晶体管的工作模式,例如NPN管还是PNP管,以及是否处于饱和区或截止区。

    在实际应用中,可能需要使用专门的电路分析软件或工具来进行详细的计算。如果你没有这样的工具,可以通过在线资源或者专业的书籍查找相关的理论知识和计算方法。

    由于涉及到具体的数值计算,这里不再提供完整的代码示例。但是,我可以为你提供一些基本的步骤和概念,你可以根据这些信息自行计算所需的参数值。

    示例计算

    假设我们有一个TDA2030晶体管,其最大允许集电极电流为50mA,电容C11和C12的值分别为100nF和220uF。R17的值为10kΩ。那么,晶体管的工作点和相应的参数值将如下所示:

    1. 晶体管的工作点:考虑到TDA2030的最大允许集电极电流,我们需要计算出晶体管的最大允许集电极电流ICM。这可以通过以下公式得出:
      • IC = ICM * (C1 / C1 + C2)
      • 其中,Ic是晶体管的集电极电流,C1和C2分别是电容C1和C2的容量。
      • 对于上述例子,我们将ICM设置为50mA,C1设为100nF,C2设为220uF。
      • 因此,IC = 50mA * (100nF / (100nF + 220uF)) ≈ 4.7mA
    2. 晶体管的饱和点:当晶体管处于饱和状态时,其集电极电流达到最大允许集电极电流ICM,此时,集电极与发射极之间的电压接近电源电压。对于TDA2030,其最大允许集电极电流为50mA,这意味着饱和状态下的集电极电流接近50mA。
    3. 晶体管的截止点:在截止状态下,晶体管的集电极电流接近零。对于TDA2030,其最大允许集电极电流为50mA,这意味着在截止状态下,集电极与发射极之间的电压非常小。

    通过以上计算,我们可以得到TDA2030晶体管的饱和和截止点,从而了解其工作范围和性能指标。

    回复
  • 道友老李 JWE233286一种基于机器视觉的水表指针读数识别及修正的方法 专利发明者 2025-01-09 05:02
    关注
    让【道友老李】来帮你解答,本回答参考gpt编写,并整理提供,如果还有疑问可以点击头像关注私信或评论!
    如果答案让您满意,请采纳、关注,非常感谢!
    电路中的电阻和电容可以影响电路的性能,包括电流、电压等特性。电阻的阻值由电阻器的材料和尺寸决定,通常用欧姆(Ω)来表示;电容的阻值由电容器的材料和结构决定,通常用法拉(F)来表示。 计算电阻阻值的公式为:阻值(Ω)= 电阻器的材料电阻率(Ω·m) × 长度(m) / 截面积(m²)。例如,对于一个铜制的电阻器,电阻率为1.68×10^-8 Ω·m,长度为0.1m,截面积为0.0001m²,则阻值为1.68×10^-8×0.1/0.0001 = 0.0168 Ω。 计算电容阻值的公式为:阻值(F)= 介电常数(F/m) × 极板面积(m²) / 极板间距(m)。例如,对于一个介电常数为8.85×10^-12 F/m的电容器,极板面积为0.001m²,极板间距为0.0001m,则阻值为8.85×10^-12 × 0.001 / 0.0001 = 0.0885 F。 以下是一个示例代码:
    # 计算电阻阻值
    resistivity = 1.68e-8 # 电阻器材料的电阻率(Ω·m)
    length = 0.1 # 长度(m)
    area = 0.0001 # 截面积(m²)
    resistance = resistivity * length / area
    print("电阻的阻值为:", resistance, "Ω")
    # 计算电容阻值
    dielectric_constant = 8.85e-12 # 介电常数(F/m)
    plate_area = 0.001 # 极板面积(m²)
    plate_spacing = 0.0001 # 极板间距(m)
    capacitance = dielectric_constant * plate_area / plate_spacing
    print("电容的阻值为:", capacitance, "F")


    通过以上公式和示例代码,可以计算出电阻和电容的阻值,并了解影响它们的因素。

    评论
  • qq_904477151 嵌入式领域优质创作者 2025-01-09 05:02
    关注

    以下参考免费微信小程序:皆我百晓生 作答,并由本人整理回复。

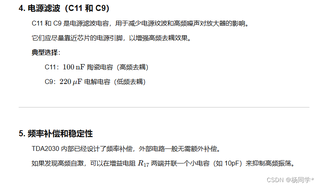

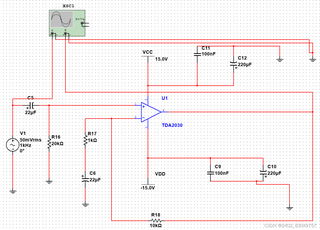

    理解您的问题,您希望根据提供的功率放大电路图(使用TDA2030芯片)来计算具体元器件参数。下面我将详细解释每个关键元件的作用及参数选择依据。

    1. TDA2030 功率放大器简介

    TDA2030 是一款常用的音频功率放大器,具有以下特点:

    • 内置保护功能(短路、过热等)
    • 工作电压范围:±4.5V 至 ±18V
    • 输出功率:在8Ω负载下可达14W

    2. 电源部分 (VCC 和 VDD)

    • VCC = +15VVDD = -15V
      • 这是双电源供电方式,适用于TDA2030的正常工作。
      • 选择±15V是为了获得较大的动态范围和输出功率。

    3. 滤波电容

    • C11 = 100nFC12 = 220uF
      • C11 (100nF):高频旁路电容,用于消除高频噪声,保证电源稳定。
        • 计算公式:通常选择100nF作为标准值,可以有效滤除高频干扰。
      • C12 (220uF):大容量电解电容,用于低频滤波和平滑电源波动。
        • 计算公式:对于±15V电源,建议选择220uF或更大一些,以确保足够的储能能力。

    4. 反馈电阻与增益设置

    假设R16和R17是反馈电阻:

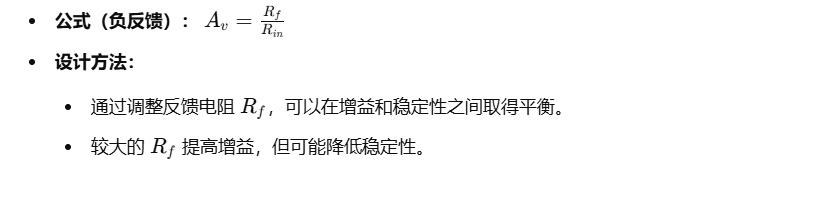

    • 增益计算公式:[ A_v = 1 + \frac{R_{17}}{R_{16}} ]
      • 如果需要特定增益,可以根据此公式调整R16和R17的阻值。
      • 例如,若要实现增益为20倍,则可以选择 ( R_{17} = 19kΩ, R_{16} = 1kΩ )。

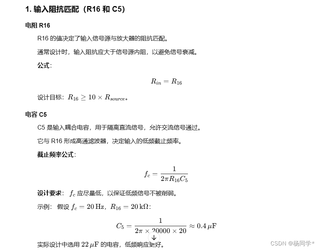

    5. 输入耦合电容 C9 和 C10

    • C9 和 C10:输入耦合电容,用于隔直流,传递交流信号。

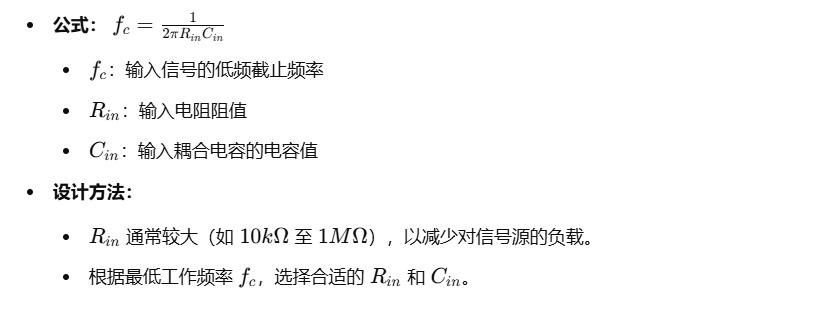

      • 值的选择取决于最低工作频率 ( f_{low} ),一般采用公式: [ C = \frac{1}{2\pi R f_{low}} ]
      • 对于音频应用,( f_{low} ) 通常设为20Hz左右。
      • 如果输入阻抗 ( R \approx 10kΩ ),则 ( C \approx 1uF )。

    6. 负载电阻 R18

    • R18 = 10kΩ:这个可能是偏置电阻,用于提供适当的静态工作点。
      • 具体值应根据实际需求调整,但10kΩ是一个常见的初始选择。

    总结

    为了更精确地确定各个元件的具体数值,您可以按照上述方法进行计算,并根据实际应用场景做适当调整。同时,建议参考TDA2030的数据手册中的典型应用电路,这将有助于更好地理解和优化您的设计。

    如果还有其他具体问题或需要进一步的帮助,请随时告知!

    展开全部

    评论
  • 2402_83049757 2025-01-09 05:02
    关注

    酬金还可以再加,急,会的请赶紧联系。

    评论
  • CLLLLLLY 2025-01-09 05:02
    关注
    很高兴在 CSDN 上回答你的问题,本次回答使用 【豆包】让我们一起探讨,找到解决问题的最佳方案吧。
    以下是基于该功率放大电路图计算各元器件参数的一般方法及示例:

    电容参数计算

    • 耦合电容(如C1、C2、C3、C5等)
      • 作用:用于隔直通交,即允许交流信号通过,阻止直流信号。其容值的选取主要依据所需要通过的最低频率信号$f_{min}$,一般根据公式$X_{C}=\frac{1}{2\pi f_{min}C}\ll R_{L}$计算,其中$X_{C}$为容抗,$R_{L}$为与之串联的等效负载电阻。通常选择使得$X_{C}$为$R_{L}$的1/10以下。
      • 示例:若最低频率$f_{min}=20Hz$,与之串联的负载电阻$R_{L}=10k\Omega$,则根据$X_{C}=\frac{R_{L}}{10}=1k\Omega$,可得$C=\frac{1}{2\pi f_{min}X_{C}}=\frac{1}{2\pi\times20\times1000}\approx8\mu F$,实际可选用10μF等相近标准值电容。
    • 旁路电容(如C4、C6等)
      • 作用:用于为交流信号提供低阻抗通路,减少电源内阻等对交流信号的影响。其容值一般较大,通常在几十微法到几百微法之间,依据电路中的噪声频率和放大器的增益带宽积等因素选取。
      • 示例:在一般音频功率放大器中,旁路电容可选取22μF - 100μF之间,如C4和C6可选用47μF等。

    电阻参数计算

    • 反馈电阻(如R16、R17等)
      • 作用:与放大器的增益密切相关。对于同相放大器,电压增益$A_{v}=1+\frac{R_{f}}{R_{in}}$;对于反相放大器,电压增益$A_{v}=-\frac{R_{f}}{R_{in}}$。根据所需的电压增益和输入电阻等要求来计算反馈电阻值。
      • 示例:若需要设计一个同相放大器,电压增益$A_{v}=10$,输入电阻$R_{in}=1k\Omega$,则根据公式可得$R_{f}=(A_{v}-1)R_{in}=9k\Omega$,可选用标准值8.2kΩ或9.1kΩ电阻。
    • 偏置电阻(如R18等)
      • 作用:用于设置放大器的静态工作点。根据放大器的输入偏置电流$I_{B}$、电源电压$V_{CC}$等参数计算。一般使得流过偏置电阻的电流远大于$I_{B}$,例如10倍以上。
      • 示例:若运放的输入偏置电流$I_{B}=100nA$,电源电压$V_{CC}=15V$,则偏置电阻$R_{18}=\frac{V_{CC}}{10I_{B}}=\frac{15}{10\times100\times10^{-9}}=1.5M\Omega$,可选用1MΩ等相近标准值。

    电源相关参数

    • 电源电压(VCC、VDD等)
      • 作用:根据功率放大器的输出功率要求以及所选用的功率放大管(如果有)的耐压和电流参数等来确定。
      • 示例:若需要输出功率为10W的音频信号到8Ω扬声器,根据$P=\frac{V_{o}^{2}}{R_{L}}$可得$V_{o}=\sqrt{P\times R_{L}}=\sqrt{10\times8}\approx8.94V$,考虑到一定的余量,电源电压可选择±15V等。

    以上只是一般性的计算方法和示例,实际电路中还需要综合考虑电路的稳定性、噪声、带宽等多种因素,并且根据具体的电路功能和性能要求进行调整和优化。

    评论
  • 阿齐Archie 嵌入式领域优质创作者 2025-01-09 05:02
    关注

    以下参考免费微信小程序:皆我百晓生 作答,并由阿齐Archie整理回复,若还有疑问可评论或留言。

    根据你提供的电路图信息,这是一个使用TDA2030功率放大器的电路。要计算每个元器件的具体参数值,需要了解一些基本的设计原则和公式。以下是逐步解决方案:

    1. 电源部分

    • VCC = 15VVDD = -15V:这是双电源供电,用于提供对称的正负电压。TDA2030通常工作在±12V到±18V之间,因此15V是合适的。
    • C11 (100nF)C12 (220µF):这些电容用于滤波和稳定电源电压。
      • C11 是高频旁路电容,通常选择100nF左右。
      • C12 是大容量电解电容,用于低频滤波,220µF是一个常见的选择。

    2. 输入耦合电容

    • C9 和 C10:这两个电容用于交流耦合,防止直流偏置进入放大器。具体值取决于输入信号的频率范围。
      • 计算公式: [ C = \frac{1}{2\pi f_{\text{low}} R} ] 其中 ( f_{\text{low}} ) 是最低工作频率,( R ) 是输入电阻(通常是R16或R17)。
      • 假设最低工作频率为20Hz,输入电阻为10kΩ,则: [ C = \frac{1}{2\pi \times 20 \times 10^3 \times 10^3} \approx 0.796\mu F ] 因此可以选择1µF的电容。

    3. 反馈电阻

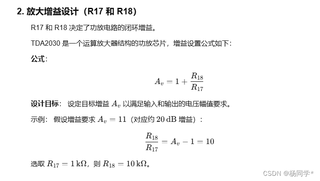

    • R16 和 R17:这些电阻用于设置增益。TDA2030的增益公式为: [ A_v = 1 + \frac{R_f}{R_i} ] 其中 ( R_f ) 是反馈电阻(R16),( R_i ) 是输入电阻(R17)。
      • 假设你想设置增益为10倍: [ 10 = 1 + \frac{R_f}{R_i} ] 如果 ( R_i = 10k\Omega ),则 ( R_f = 90k\Omega )。

    4. 输出耦合电容

    • C10:这个电容用于隔离输出端的直流成分,确保只有交流信号传递到负载(如扬声器)。其值同样取决于最低工作频率。
      • 使用上述公式,假设最低工作频率为20Hz,负载阻抗为8Ω: [ C = \frac{1}{2\pi \times 20 \times 8} \approx 995\mu F ] 因此可以选择1000µF的电容。

    5. 偏置电阻

    • R18 (10kΩ):这个电阻用于提供适当的偏置电流。对于TDA2030,通常不需要额外的偏置调整,因为它是自偏置的。10kΩ是一个常见的默认值。

    6. 保护元件

    • 如果有保护二极管或其他元件,确保它们的额定值能够承受最大电压和电流。

    总结

    • C11: 100nF(高频旁路)
    • C12: 220µF(低频滤波)
    • C9 和 C10: 1µF(输入耦合)
    • R16 和 R17: 根据所需增益计算,例如 ( R_f = 90k\Omega ),( R_i = 10k\Omega )
    • R18: 10kΩ(偏置)

    测试建议

    1. 静态测试:在不接输入信号的情况下,测量各节点电压,确保电源正常,无短路。
    2. 动态测试:输入一个小幅度的正弦波信号,观察输出波形是否失真,测量增益是否符合预期。
    3. 负载测试:连接适当阻抗的负载(如8Ω扬声器),检查输出功率和音质。

    通过以上步骤,你可以逐步确定并验证每个元器件的参数。如果有任何问题或需要进一步优化,请提供更多具体需求或测试结果。

    展开全部

    评论
  • 专家-皆知 2025-01-09 05:03
    关注

    参考免费微信小程序:皆我百晓生 作答,经由专家-皆知整理回复,如问题解决,望采纳;如仍有疑问,请评论回复。

    好的,我会尽我所能帮助你计算功率放大电路中各个元件的参数。

    首先,我们来分析TDA2030功率放大电路的结构和参数计算方法:

    1. 输入耦合电容C11和C12: C11和C12分别为输入耦合电容和电源去耦电容。C11一般取100nF左右,C12取220uF左右,用于滤除电源噪声。

    2. 电源电压VDD和地VSS: VDD为正电源电压,VSS为负电源电压。根据TDA2030的规格书,VDD范围为±4.5V~±18V。你提供的VDD为15V,VSS为-15V,满足要求。

    3. 输出电容C9和C10: C9和C10分别为输出端的耦合电容。一般取10uF左右,用于滤除高频噪声。你提供的C9和C10为8uF,也是可以的。

    4. 反馈电阻R16和R17: R16和R17构成反馈网络,用于稳定放大器的工作点。根据公式: Rf = R16 * (1 + Av) / (Av + 1) 其中Av为放大倍数,Rf为反馈电阻。假设Av=20,则R16和R17可以取10kΩ左右。

    5. 电源限流电阻R18: R18用于限制电源电流,防止电源过流。根据公式: R18 = (VDD - VSS) / Imax 其中Imax为最大电流。假设Imax为1A,则R18 = (15V - (-15V)) / 1A = 30Ω。你提供的R18为10kΩ,可能偏大。

    综上,各个元件的参数计算方法如下:

    1. 输入耦合电容C11:100nF左右
    2. 电源去耦电容C12:220uF左右
    3. 正电源电压VDD:15V
    4. 负电源电压VSS:-15V
    5. 输出耦合电容C9和C10:10uF左右
    6. 反馈电阻R16和R17:10kΩ左右,根据放大倍数Av计算
    7. 电源限流电阻R18:根据最大电流Imax计算,假设Imax=1A,则R18=30Ω

    希望以上分析和计算方法对你有帮助。如果还有其他问题,欢迎继续交流。

    输入耦合电容C11:100nF
    电源去耦电容C12:220uF
    正电源电压VDD:15V
    负电源电压VSS:-15V
    输出耦合电容C9和C10:10uF
    反馈电阻R16和R17:10kΩ,根据放大倍数Av计算
    电源限流电阻R18:根据最大电流Imax计算,假设Imax=1A,则R18=30Ω

    评论
    专家-皆知 2025-01-09 05:03

    如还有疑问,请回复我。如问题解决,请采纳,感谢!

    回复
  • 叫兽-郭老师 Java领域新星创作者 2025-01-09 05:03
    关注

    🕒下午好,题主!目前:🟢[在线]
    📢参考通义千问、由郭老师整理提供!
    📣今日诗号:桃李春风一杯酒,江 湖夜雨十年灯。

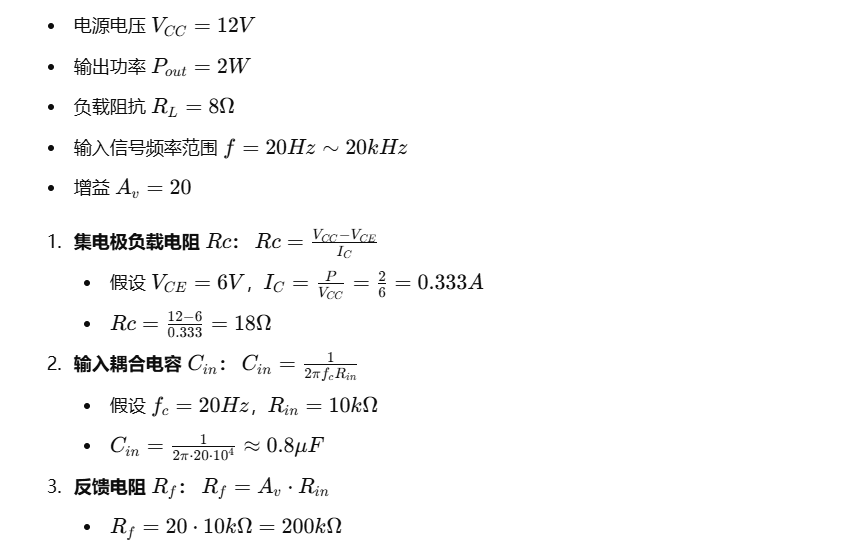

    要根据给定的功率放大电路图计算每个元器件的具体参数(如电阻、电容等),需要遵循一定的步骤和使用相应的公式。以下是一个基本的思路和一些常用的公式。假设你已经有一个具体的电路图,并且知道输出功率、电源电压等关键参数。

    1. 确定电路类型

    首先确定你的功率放大电路是什么类型的,比如是AB类、B类还是其他类型的功率放大器。不同类型的功率放大器其设计和计算方法会有所不同。

    2. 收集必要的信息

    • 电源电压 ( V_{CC} )
    • 负载阻抗 ( R_L )
    • 期望的输出功率 ( P_{out} )

    3. 计算输出功率

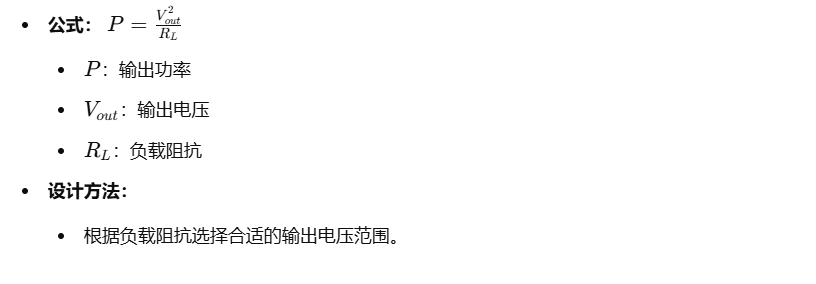

    输出功率 ( P_{out} ) 可以通过以下公式计算: [ P_{out} = \frac{V_{out}^2}{R_L} ] 其中 ( V_{out} ) 是输出信号的峰值电压。

    4. 选择适当的晶体管

    根据所需的输出功率和电源电压选择合适的晶体管。例如,选择一个具有足够耐压和电流能力的晶体管。

    5. 计算偏置电阻

    为了确保晶体管工作在正确的区域,需要设置合适的偏置点。对于一个简单的AB类放大器,可以使用分压式偏置电路。

    假设我们有如下分压电路: [ V_{BB} = V_{CC} \cdot \frac{R_2}{R_1 + R_2} ]

    选择 ( R_1 ) 和 ( R_2 ) 的值使得 ( V_{BB} ) 能够为晶体管基极提供合适的偏置电压。通常,( V_{BB} ) 应该接近晶体管的导通电压(大约0.6V到0.7V)。

    6. 计算耦合电容

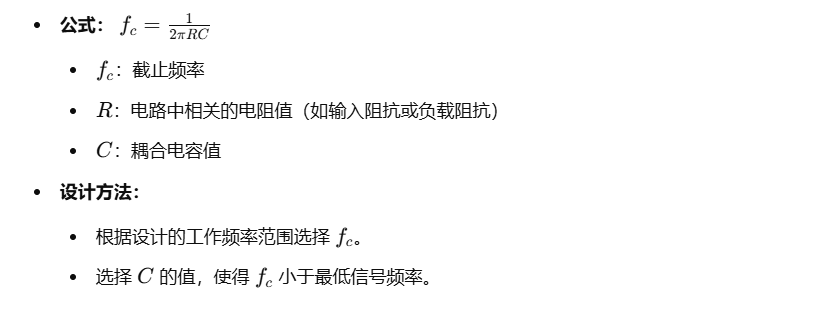

    耦合电容 ( C ) 的值可以根据下式计算: [ X_C = \frac{1}{2\pi f C} \leq \frac{R_{in}}{10} ] 其中 ( X_C ) 是电容的阻抗,( f ) 是信号的频率,( R_{in} ) 是输入端的等效输入阻抗。

    7. 计算滤波电容

    滤波电容 ( C ) 的值可以根据下式计算: [ X_C = \frac{1}{2\pi f C} \leq \frac{R_{load}}{10} ] 其中 ( X_C ) 是电容的阻抗,( f ) 是信号的频率,( R_{load} ) 是负载阻抗。

    8. 计算输出耦合电容

    输出耦合电容 ( C_{out} ) 的值可以根据下式计算: [ X_C = \frac{1}{2\pi f C_{out}} \leq \frac{R_L}{10} ] 其中 ( X_C ) 是电容的阻抗,( f ) 是信号的频率,( R_L ) 是负载阻抗。

    示例代码

    下面是一个简单的Python代码示例,用于计算某个电容的值:

    import math

    def calculate_capacitance(frequency, resistance):
        # 计算电容值 (单位:法拉)
        capacitance = 1 / (2 * math.pi * frequency * resistance)
        return capacitance

    # 示例参数
    frequency = 1000  # Hz
    resistance = 1000  # Ohms

    capacitance = calculate_capacitance(frequency, resistance)
    print(f"Capacitance required: {capacitance:.6f} F")


    总结

    以上是一个基本的思路和计算方法。实际应用中,可能还需要考虑更多的因素,如晶体管的特性曲线、散热要求等。建议参考相关的电子设计书籍或资料,以便更深入地理解并正确设计功率放大电路。

    展开全部

    评论
    叫兽-郭老师 2025-01-09 05:03

    题主您先参考下,如有问题,留言即可。如果解决问题,麻烦点击下采纳,谢谢!

    回复
  • 问答-莫得感情 2025-01-09 05:03
    关注

    ️题主您好️,目前由我为您解答👇🏼
    🧡参考谷歌智能助手,由吾为汝整理提供🧡

    要根据电路图计算功率放大电路中各个元器件的具体参数,首先需要了解电路的工作原理以及设计目标。例如,功率放大器的设计通常会涉及到增益、带宽、失真度等因素。下面以一个常见的AB类功率放大器为例,给出一些基本的计算方法和思路。

    1. 确定设计目标

    • 输出功率:决定你希望放大器能够提供多大的输出功率。
    • 电源电压:Vcc(或Vee)决定了你的电源电压范围。
    • 负载阻抗:RL,即扬声器或其他负载的阻抗。
    • 频率响应:期望的低频和高频截止点。

    2. 基本公式

    • 最大输出功率 (Pmax): (P_{max} = \frac{V_{CC}^2}{8R_L})
    • 静态电流 (Iq): 对于AB类放大器, (I_Q) 可能设置为几毫安到几十毫安不等,具体取决于散热条件。
    • 晶体管偏置电压: 通常选择使得每个晶体管在无信号时处于轻微导通状态,比如对于NPN/PNP对,可能使基极-发射极电压约为0.7V。
    • 输入电阻 (Rin)反馈电阻 (Rf) 的选择会影响到闭环增益,(A_v = -\frac{R_f}{R_{in}})。

    3. 具体元件值计算

    电阻

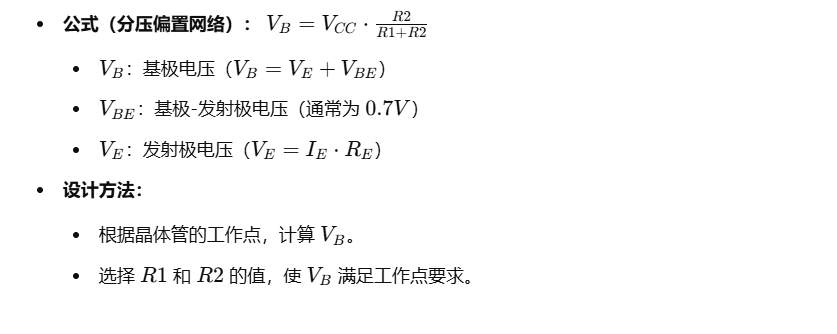

    • 偏置网络:假设使用简单的分压器来设置静态工作点,则有 (R_1) 和 (R_2) 组成分压器。为了确保足够的基极驱动能力,(R_1 + R_2) 应远小于输入电阻 (R_{in})。如果已知所需 (V_{BEQ}),则可以通过 (V_{CC}), (V_{BEQ}) 来计算这两个电阻值。

      [V_{BEQ} = V_{CC} \times \frac{R_2}{R_1+R_2}]

      从这里可以解出 (R_1) 或 (R_2) 的值。

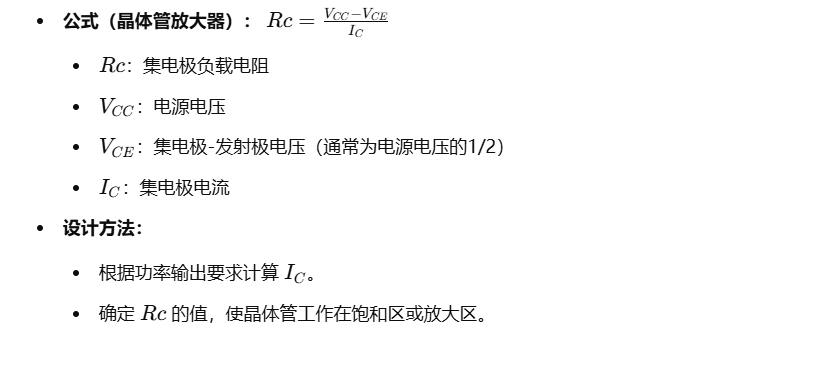

    • 集电极电阻 ((R_C)) 用于控制晶体管的最大电流,并且影响放大器的增益。它应该足够大以限制电流,但也不能太大以至于导致过高的电压降。

    电容

    • 耦合电容 ((C_c)): 用于隔离直流成分,允许交流信号通过。其大小取决于最低工作频率 (f_{min}):

      [C_c > \frac{1}{2\pi f_{min} R_L}]

    • 旁路电容 ((C_e)): 放置于发射极上,用以提高放大器的低频响应。同样地,它的容量也由 (f_{min}) 决定:

      [C_e > \frac{1}{2\pi f_{min} r_e'}] 其中 (r_e') 是发射极动态电阻,大约等于 (25mV / I_E)。

    4. 实际调整

    理论计算后还需要实际测试调整,因为实际应用中的温度变化、元件误差等因素都可能导致性能偏离预期。通过实验微调各参数直至达到最佳效果。

    请注意,上述内容仅为一般指导原则,针对特定电路设计还需参考相关资料并结合实际情况灵活运用。如果你能提供更多关于你所提到的“15 C 4 15 C1e VDO 140V”这些信息的具体上下文,我可以提供更具体的帮助。

    展开全部

    评论
  • 关注

    下午好🌅🌅🌅
    本答案参考通义千问

    要根据给定的功率放大电路图计算具体元器件的参数(如电阻、电容等),需要遵循一些基本的电子学原理和公式。以下是一些基本步骤和公式,帮助你计算这些参数:

    基本步骤

    1. 识别电路类型:首先确定电路的类型,例如这是一个音频功率放大器。
    2. 理解电路功能:了解每个元件的作用,比如输入、输出、反馈网络等。
    3. 应用相关公式:使用相关的电子学公式来计算所需的参数。

    计算公式与示例

    电阻计算

    • 分压器计算:如果电阻用于分压,可以使用分压公式 (V_{out} = V_{in} \times \frac{R2}{R1 + R2})。
    • 电流限制:如果电阻用于限制电流,可以使用欧姆定律 (I = \frac{V}{R})。

    电容计算

    • 时间常数:对于RC电路,时间常数 (\tau = R \times C) 可以用来计算电容值。例如,为了得到一个特定的时间常数,你可以通过已知的电阻值反推出电容值。

    放大倍数计算

    • 电压增益:对于运算放大器,电压增益可以通过反馈电阻和输入电阻的比例计算,(A_v = 1 + \frac{R_f}{R_i})。

    示例

    假设我们有一个简单的非反相放大器,已知输入电阻 (R_i = 10k\Omega),反馈电阻 (R_f = 100k\Omega),我们想要计算电压增益 (A_v)。

    A_v = 1 + (R_f / R_i)
    A_v = 1 + (100kΩ / 10kΩ)
    A_v = 1 + 10
    A_v = 11


    因此,该放大器的电压增益为11。

    解决方案步骤

    1. 明确电路功能

      • 确定每个元件的作用(例如,哪些是输入、输出、反馈元件)。
    2. 收集必要的信息

      • 包括电源电压、期望的增益、频率响应等。
    3. 选择合适的公式

      • 根据电路的功能选择合适的公式来计算元件的参数。
    4. 进行计算

      • 使用上述公式计算具体的电阻和电容值。
    5. 验证结果

      • 使用仿真软件或实验验证计算结果是否符合预期。

    修改后的代码

    如果你是在编写程序来自动计算这些参数,下面是一个简单的Python示例,用于计算非反相放大器的电压增益:

    def calculate_voltage_gain(Rf, Ri):
        """
        计算非反相放大器的电压增益。

        参数:
            Rf (float): 反馈电阻,单位为欧姆。
            Ri (float): 输入电阻,单位为欧姆。

        返回:
            float: 电压增益。
        """
        Av = 1 + (Rf / Ri)
        return Av

    # 示例
    Rf = 100e3  # 100kΩ
    Ri = 10e3   # 10kΩ
    print(f"电压增益为: {calculate_voltage_gain(Rf, Ri)}")


    以上步骤和示例应该能够帮助你开始计算给定功率放大电路中的具体元件参数。

    展开全部

    评论
  • 小熊佩琪滴 2025-01-09 05:04
    关注

    该回答引用最新OPENAI大模型GPT-4O及结果代码方法已验证可行,由小熊佩琪滴整理,若有帮助请采纳!

    要计算功率放大电路中各个元器件的具体参数,需要根据电路的功能和设计要求来进行。以下是一些常见的计算方法和步骤:

    1. 电阻的计算

    • 偏置电阻:对于晶体管放大器,偏置电阻通常用于设置工作点。例如,在NPN晶体管的共发射极放大器中,基极偏置电阻的计算公式为: [ R_B = \frac{V_{CC} - V_{BE}}{I_B + \frac{I_{C}}{\beta}} ] 其中,(V_{CC})是电源电压,(V_{BE})是基极-发射极电压,(I_B)是基极电流,(I_C)是集电极电流,(\beta)是晶体管的直流电流增益.
    • 负载电阻:负载电阻的计算主要取决于电路的输出功率和电源电压。例如,对于一个简单的功率放大器,负载电阻可以计算为: [ R_L = \frac{V_{CC}}{I_{O}} ] 其中,(V_{CC})是电源电压,(I_O)是输出电流.

    2. 电容的计算

    • 耦合电容:耦合电容用于阻断直流分量,只让交流信号通过。其值通常需要根据信号的最低频率来选择,以确保信号不失真。一般计算公式为: [ C_C = \frac{1}{2\pi f_{min} R_{eq}} ] 其中,(f_{min})是信号的最低频率,(R_{eq})是等效电阻,通常取为电路中与电容串联的电阻值.
    • 旁路电容:旁路电容用于消除噪声和高频干扰,其值通常较大,一般在10μF到100μF之间.

    3. 其他元器件

    • 电感:如果电路中包含电感,其值通常根据电路的谐振频率来计算。例如,在LC振荡电路中,电感和电容的值可以通过谐振频率公式计算: [ f = \frac{1}{2\pi\sqrt{LC}} ] 其中,(f)是谐振频率,(L)是电感值,(C)是电容值.

    实际操作建议

    • 查阅资料:根据具体的电路类型和设计要求,查阅相关的电路设计手册或教材,了解标准的计算方法和设计原则.
    • 仿真验证:在实际计算和选择元器件参数后,可以使用电路仿真软件(如LTspice、Multisim等)进行仿真验证,确保电路的性能符合预期.
    • 实验调整:在实际搭建电路后,通过实验测量和调整,进一步优化元器件的参数,以达到最佳的放大效果和稳定性.
    评论
  • M_try的小尾巴 2025-01-09 05:11
    关注

    该回答引用自Deepseek,由本人整理审核 若有帮助,望采纳。

    要计算功率放大电路中各个元器件的参数(如电阻、电容等),通常需要根据电路的设计目标、工作频率、增益要求、负载特性等因素来进行计算。以下是一些常见的计算公式和步骤,帮助你理解如何确定这些参数。

    1. 电阻值的计算

    电阻在功率放大电路中通常用于偏置、反馈、负载匹配等。以下是常见的电阻计算场景:

    1.1 偏置电阻的计算

    偏置电阻用于设置晶体管的静态工作点(Q点)。假设你使用的是BJT(双极型晶体管),偏置电阻的计算公式如下:

    • 基极偏置电阻(R1, R2)
      [
      V_{B} = V_{CC} \times \frac{R2}{R1 + R2}
      ]
      其中,( V_{B} ) 是基极电压,( V_{CC} ) 是电源电压。

    • 发射极电阻(Re)
      [
      V_{E} = V_{B} - V_{BE}
      ]
      [
      I_{E} = \frac{V_{E}}{R_{E}}
      ]
      其中,( V_{BE} ) 是基极-发射极电压(通常为0.7V),( I_{E} ) 是发射极电流。

    1.2 反馈电阻的计算

    反馈电阻用于稳定放大器的增益。假设你使用的是负反馈放大器,反馈电阻的计算公式如下:

    • 反馈电阻(Rf)
      [
      A_{v} = 1 + \frac{Rf}{R1}
      ]
      其中,( A_{v} ) 是放大器的电压增益,( R1 ) 是输入电阻。

    2. 电容值的计算

    电容在功率放大电路中通常用于耦合、旁路和滤波。以下是常见的电容计算场景:

    2.1 耦合电容的计算

    耦合电容用于隔离直流信号,只允许交流信号通过。耦合电容的计算公式如下:

    • 耦合电容(Cc)
      [
      C_{c} \geq \frac{1}{2 \pi f_{L} R_{in}}
      ]
      其中,( f_{L} ) 是电路的最低工作频率,( R_{in} ) 是输入电阻。

    2.2 旁路电容的计算

    旁路电容用于稳定放大器的直流工作点,通常放置在发射极或源极。旁路电容的计算公式如下:

    • 旁路电容(Ce)
      [
      C_{e} \geq \frac{1}{2 \pi f_{L} R_{e}}
      ]
      其中,( R_{e} ) 是发射极电阻。

    2.3 滤波电容的计算

    滤波电容用于滤除电源中的高频噪声。滤波电容的计算公式如下:

    • 滤波电容(Cf)
      [
      C_{f} \geq \frac{1}{2 \pi f_{H} R_{load}}
      ]
      其中,( f_{H} ) 是电路的最高工作频率,( R_{load} ) 是负载电阻。

    3. 电感值的计算

    电感在功率放大电路中通常用于匹配网络或滤波。以下是常见的电感计算场景:

    3.1 匹配电感的计算

    匹配电感用于实现阻抗匹配,通常与电容一起构成LC匹配网络。匹配电感的计算公式如下:

    • 匹配电感(L)
      [
      L = \frac{1}{(2 \pi f_{0})^{2} C}
      ]
      其中,( f_{0} ) 是谐振频率,( C ) 是匹配电容。

    4. 晶体管参数的选择

    晶体管的参数选择(如 ( \beta )、( V_{CE} ) 等)也会影响电路的设计。通常需要根据电路的功率需求、工作频率和负载特性来选择合适的晶体管。

    5. 总结

    • 电阻:根据偏置、反馈、负载匹配等需求计算。
    • 电容:根据耦合、旁路、滤波等需求计算。
    • 电感:根据匹配网络或滤波需求计算。

    6. 示例

    假设你有一个简单的共射极放大器电路,电源电压 ( V_{CC} = 12V ),工作频率范围为 20Hz 到 20kHz,输入电阻 ( R_{in} = 1k\Omega ),负载电阻 ( R_{load} = 8\Omega )。

    • 耦合电容(Cc)
      [
      C_{c} \geq \frac{1}{2 \pi \times 20 \times 1000} \approx 8 \mu F
      ]
    • 旁路电容(Ce)
      [
      C_{e} \geq \frac{1}{2 \pi \times 20 \times 100} \approx 80 \mu F
      ]
    • 滤波电容(Cf)
      [
      C_{f} \geq \frac{1}{2 \pi \times 20000 \times 8} \approx 1 \mu F
      ]

    通过这些公式和步骤,你可以根据具体的电路图和应用需求计算出各个元器件的参数。

    展开全部

    评论
  • 码农阿豪@新空间 Java领域优质创作者 2025-01-09 05:27
    关注
    让阿豪来帮你解答,本回答参考chatgpt3.5编写提供,如果还有疑问可以评论或留言
    问题:如何计算电阻和电容的阻值? 电阻的阻值计算公式为: R = ρ * (L/A) 其中,R为电阻值,ρ为电阻率,L为导体长度,A为导体横截面积。 举例: 假设导体材料为铜,其电阻率为1.68 x 10^-8 Ω*m,导体长度为2m,横截面积为0.5mm^2,求电阻值。 解:先将横截面积由mm^2转换为m^2,0.5mm^2 = 5 x 10^-7 m^2,代入公式: R = 1.68 x 10^-8 * (2 / 5 x 10^-7) = 6.72 Ω 电容的阻值计算公式为: C = ε * (A/d) 其中,C为电容值,ε为介质介电常数,A为极板面积,d为极板间距。 举例: 假设介质材料为真空,其介电常数为8.85 x 10^-12 F/m,极板面积为0.1m^2,极板间距为1mm,求电容值。 解:先将极板间距由mm转换为m,1mm = 0.001m,代入公式: C = 8.85 x 10^-12 * (0.1 / 0.001) = 8.85 x 10^-10 F 希望以上回答符合您的要求。如果您有其他问题或需要更详细的解释,请随时告诉我。
    评论
  • giser@2011 2025-01-09 05:38
    关注

    参考GPT

    电阻值的计算

    1. 确定电路的功能:首先,了解电路的功能和所需的电压、电流等参数。

    2. 应用欧姆定律:根据欧姆定律,电阻 ( R ) 可以通过电压 ( V ) 和电流 ( I ) 来计算:
      [
      R = \frac{V}{I}
      ]

    3. 串联和并联电阻:如果是串联电路,总电阻是各个电阻的和;如果是并联电路,总电阻的倒数是各个电阻倒数之和。

    4. 分压电路:在分压电路中,电阻值可以根据分压比来计算:
      [
      R_1 = R_{\text{总}} \times \frac{V_1}{V_{\text{总}}}
      ]
      其中 ( R_1 ) 是分压电阻的值,( V_1 ) 是分压电阻上的电压,( V_{\text{总}} ) 是总电压。

    电容值的计算

    1. 确定电路的功能:了解电路的功能,比如是否用于滤波、耦合、旁路等。

    2. 应用电容公式:电容 ( C ) 的基本公式是:
      [
      C = \frac{Q}{V}
      ]
      其中 ( Q ) 是电荷,( V ) 是电压。

    3. 串联和并联电容:与电阻类似,串联电容的总电容是各个电容的倒数之和,并联电容的总电容是各个电容的和。

    4. 滤波电路:在滤波电路中,电容值可以根据截止频率 ( f_c ) 来计算:
      [
      C = \frac{1}{2\pi f_c R}
      ]
      其中 ( R ) 是与电容串联的电阻值。

    举例

    假设您有一个简单的串联电路,包括一个电阻 ( R ) 和一个电容 ( C ),并且您知道以下信息:

    • 电源电压 ( V_{\text{总}} = 5V )
    • 电阻 ( R = 100\Omega )
    • 电流 ( I = 50mA )

    您想要计算电容 ( C ) 的值。

    1. 计算电阻值:电阻值已经给出,为 ( 100\Omega )。

    2. 计算电容值:首先,计算电阻上的电压降:
      [
      V_R = I \times R = 50mA \times 100\Omega = 5V
      ]
      然后,根据电容的公式计算电容值:
      [
      C = \frac{Q}{V} = \frac{I \times t}{V_R} = \frac{50mA \times t}{5V}
      ]
      其中 ( t ) 是时间常数,它等于电容 ( C ) 与电阻 ( R ) 的乘积,即 ( t = RC )。如果已知时间常数,可以解出 ( C )。

    请注意,这些公式和步骤是通用的,具体的计算需要根据您的电路图和所需的性能指标来进行。如果电路中包含复杂的元件和电路结构,可能需要使用更高级的电路分析方法,如节点电压法或环路电流法。在实际应用中,通常还需要考虑元件的公差、温度系数和其他实际因素。

    展开全部

    评论
  • caperxi 2025-01-09 05:48
    关注

    引自文心一言AI大模型:ERNIE-Speed-8K,若有帮助,还望采纳。

    关于你提供的功率放大电路图,每个元器件的参数计算涉及多方面的考量,如电路设计需求、性能要求等。下面是一些关于如何计算电阻和电容值的基本方法,但请注意,具体的计算可能需要更详细的电路信息和设计要求。

    电阻阻值的计算:

    电阻的大小通常是根据电路设计中的需求来选择的。在选择电阻时,需要考虑通过电阻的电流大小、电压降以及功率承受能力等参数。这些参数的选择与电路设计的要求有关,并没有固定的计算公式。但在某些情况下,可以根据欧姆定律来计算电阻值:

    R = V / I
    其中 R 是电阻值,V 是电压降,I 是电流。

    电容阻值的计算(电容阻抗或容抗):

    电容阻抗(容抗)的计算公式为:

    Xc = 1 / (ωC)
    其中 Xc 是电容阻抗(以欧姆为单位),ω 是角频率(ω = 2πf),f 是电流频率,C 是电容值(以法拉为单位)。这个公式用于计算电容在特定频率下的阻抗。在放大电路中,电容用于滤除某些频率的信号。电容值的选择需要根据所需的频率响应来确定。不同的电路设计有不同的需求,选择适合的电容值以满足性能要求是关键。对于特定的电路设计需求,可能需要进行实验或模拟来确定最佳电容值。通常选择的是经验值或根据厂家推荐的参数进行选取。因此没有固定的计算公式来确定电容值。在实际应用中,还需要考虑其他因素如电压、温度系数等。此外,对于电路中的其他元器件如晶体管、二极管等,其参数的选择和计算更为复杂,需要根据具体的电路设计要求和性能参数进行选择和优化。建议查阅相关的电路设计手册或使用专门的电路设计软件进行辅助设计以获得更准确的结果。最后请注意对于提供的电路图链接的图片,我无法直接打开查看具体的电路设计细节因此无法给出具体的参数计算建议。如果能提供更详细的电路设计信息可能会有助于更准确地回答问题。

    评论
  • caozhenyu650 2025-01-09 05:49
    关注

    问题 已经有功率放大电路图,具体每个元器件的参数怎么算? 解答如下,
    借助GPT4-pro和本人整理后的结果,如有帮助,还请采纳!
    你提供的链接指向的是一个功率放大电路的图片。为了计算功率放大电路中各个元件的参数(例如电阻、电容等),我们需要根据电路的工作原理和具体的需求来推导出这些参数。以下是一个详细的思路和方法,解释如何计算这些电路参数,涵盖了从基础电路分析到具体公式的推导。

    一、功率放大电路的基本原理

    功率放大器的作用是将小信号的输入电压或电流放大,以驱动负载(如扬声器、电机等)。功率放大电路通常由以下几个部分组成:

    • 输入级:用于接收信号,通常是小信号放大器。
    • 增益级:通过适当的增益设置放大输入信号。
    • 输出级:提供足够的功率以驱动负载,通常需要较大的电流输出。

    功率放大电路的设计通常围绕以下几个主要参数进行:

    • 增益(Gain)
    • 带宽(Bandwidth)
    • 负载阻抗(Load Impedance)
    • 电源电压(Power Supply Voltage)

    二、电路元器件参数的计算

    1. 电阻值的计算

    在功率放大电路中,电阻值通常用于设置增益、偏置电压以及稳定工作点。电阻的选择通常依赖于电路的增益需求、工作电压和工作电流。

    (1) 增益电阻计算

    功率放大器的增益通常由输入电阻(( R_{in} ))、反馈电阻(( R_f ))和输出电阻(( R_{out} ))共同决定。例如,在常见的射极跟随电路(共射极放大电路)中,增益可以通过以下公式来计算:

    [ A_v = \frac{R_C}{R_E + r_e} ]

    其中:

    • ( A_v ) 是电压增益;
    • ( R_C ) 是集电极电阻;
    • ( R_E ) 是发射极电阻;
    • ( r_e ) 是晶体管的内部小信号电阻,通常约为 ( \frac{1}{I_C} ),其中 ( I_C ) 是集电极电流。

    为了设定所需的增益,你需要根据电路的工作点来选择合适的 ( R_C ) 和 ( R_E )。

    (2) 偏置电阻计算

    为了确保放大器正常工作并达到所需的工作点,偏置电阻的选择至关重要。偏置电路通常采用电压分压法来设置基极电压。假设基极偏置电阻 ( R_B ) 和 ( R_{BB} ) 的计算可以通过分压器公式来得出:

    [
    V_B = V_{CC} \times \frac{R_B}{R_B + R_{BB}}
    ]

    其中:

    • ( V_B ) 是基极电压;
    • ( V_{CC} ) 是电源电压;
    • ( R_B ) 和 ( R_{BB} ) 是偏置电阻。

    根据基极电压,可以进一步计算所需的工作电流,进而计算集电极电阻。

    2. 电容值的计算

    电容在功率放大电路中通常用于滤波、耦合和旁路。不同类型的电容需要根据电路的频率响应和带宽需求进行选择。

    (1) 输入/输出耦合电容

    耦合电容的作用是传递信号,同时阻止直流分量影响前后级电路。耦合电容的计算通常基于输入和输出阻抗以及所需的频率响应。

    计算耦合电容的常用公式是:

    [
    C = \frac{1}{2 \pi f_{c} R}
    ]

    其中:

    • ( C ) 是电容值;
    • ( f_c ) 是截止频率,通常选择一个较低的频率,以确保信号的有效传递;
    • ( R ) 是电路的阻抗。

    例如,假设输入电阻 ( R_{in} = 10 , k\Omega ),所需的截止频率 ( f_c = 20 , Hz ),则耦合电容的值为:

    [
    C = \frac{1}{2 \pi \times 20 , Hz \times 10 , k\Omega} \approx 0.8 , \mu F
    ]

    (2) 旁路电容

    旁路电容用于稳定增益,特别是在高频条件下。旁路电容的选择通常基于其与旁路电阻的频率响应关系。

    旁路电容的计算公式:

    [
    C = \frac{1}{2 \pi f_{high} R}
    ]

    其中:

    • ( f_{high} ) 是高频截止频率;
    • ( R ) 是旁路电阻。

    假设需要确保频率响应良好,旁路电阻 ( R = 1 , k\Omega ),高频截止频率 ( f_{high} = 100 , kHz ),则旁路电容为:

    [
    C = \frac{1}{2 \pi \times 100 , kHz \times 1 , k\Omega} \approx 1.59 , nF
    ]

    3. 晶体管参数的计算

    功率放大电路中通常使用晶体管作为主要放大元件。晶体管的工作参数(如偏置电流、增益等)依赖于其选择和外部电路的设计。假设使用的是NPN型晶体管,关键参数通常有:

    • **集电极电流 ( I_C )**:需要选择合适的电源电压和工作点,使晶体管在放大区工作。
    • **晶体管的增益 ( \beta )**:一般由制造商提供,影响电流放大倍数。

    晶体管的增益计算公式:

    [
    I_C = \beta \times I_B
    ]

    其中:

    • ( I_B ) 是基极电流;
    • ( I_C ) 是集电极电流;
    • ( \beta ) 是晶体管的电流增益。

    三、实例分析:功率放大电路的设计

    假设要设计一个基本的功率放大电路,输入电压为1V,输出功率为10W,负载为8Ω,电源电压为24V。通过以下步骤,我们可以确定电路中的主要元件参数。

    1. 计算输出功率

    根据功率公式:

    [
    P = \frac{V^2}{R}
    ]

    其中:

    • ( P = 10W )(输出功率);
    • ( R = 8 , \Omega )(负载阻抗)。

    解出输出电压:

    [
    V_{out} = \sqrt{P \times R} = \sqrt{10 \times 8} = 8.94V
    ]

    1. 计算所需的电流

    根据欧姆定律:

    [
    I_{out} = \frac{V_{out}}{R} = \frac{8.94}{8} = 1.12A
    ]

    1. 选择适当的晶体管和偏置电阻

    为了使晶体管正常工作,需要选择合适的工作电流 ( I_C ) 和偏置电阻,确保晶体管在放大区内工作。

    1. 确定电源电压和电阻值

    根据电源电压、负载阻抗和所需输出功率,可以选择合适的集电极电阻和发射极电阻。

    1. 计算耦合电容和旁路电容

    根据前面给出的公式计算输入输出耦合电容和旁路电容,确保电路的频率响应。

    四、总结

    功率放大电路中各个元器件的参数计算通常依赖于电路的工作要求,包括增益、电流、功率和频率响应等。在设计过程中,需要根据具体的电路结构和应用场景来选择合适的电阻、电容和晶体管等元件。计算过程中,我们使用了欧姆定律、增益公式、电容计算公式等基础电路分析方法。

    这只是一个基础的设计思路,实际设计中还需要考虑更多细节,例如热稳定性、电源噪声抑制、非线性失真等因素。

    展开全部

    评论
  • 瑕疵​ 前端领域新星创作者 2025-01-09 06:05
    关注

    参考自AICG

    根据电路图,这是一个基于TDA2030的音频放大电路。电路中包含多个电阻和电容,这些元件的值是通过电路设计和分析确定的。下面是一些基本的计算公式和思路,帮助理解这些元件值的选择。

    1. 输入信号处理

    输入信号为50mVrms,频率为1kHz。输入信号经过R16和C5组成的滤波电路。

    计算公式:

    • 阻抗:对于电容,阻抗 ( Z_C = \frac{1}{j\omega C} ),其中 ( \omega = 2\pi f )。
    • 电压分压:输入信号经过R16和C5的分压比为 ( \frac{Z_C}{Z_C + R_{16}} )。

    具体计算:

    • ( \omega = 2\pi \times 1000 = 2000\pi )
    • ( Z_C = \frac{1}{j \times 2000\pi \times 22 \times 10^{-6}} \approx -j72.4 \Omega )
    • 分压比 ( \frac{Z_C}{Z_C + R_{16}} = \frac{-j72.4}{-j72.4 + 20000} \approx \frac{-j72.4}{19927.6 - j72.4} )

    2. 放大器增益

    TDA2030是一个单电源或双电源工作的音频功率放大器。其增益由外部电阻决定。

    计算公式:

    • 增益: ( G = 1 + \frac{R_{f}}{R_{i}} ),其中 ( R_f ) 是反馈电阻, ( R_i ) 是输入电阻。

    具体计算:

    • 在电路图中, ( R_{f} = R17 = 1k\Omega ), ( R_{i} = R18 = 10k\Omega )
    • 增益 ( G = 1 + \frac{1k\Omega}{10k\Omega} = 1.1 )

    3. 电源滤波

    电源部分使用了C11、C12、C9和C10进行滤波。

    计算公式:

    • 滤波电容:选择较大的电容值以减少电源噪声,通常在几十到几百微法范围内。

    具体计算:

    • C11和C12用于正电源滤波,分别为100nF和220μF。
    • C9和C10用于负电源滤波,分别为100nF和220μF。

    4. 输出耦合电容

    输出耦合电容C6用于隔直通交。

    计算公式:

    • 阻抗: ( Z_C = \frac{1}{j\omega C} ),确保在工作频率下阻抗足够小。

    具体计算:

    • ( \omega = 2\pi \times 1000 = 2000\pi )
    • ( Z_C = \frac{1}{j \times 2000\pi \times 22 \times 10^{-6}} \approx -j72.4 \Omega )

    总结

    • 输入信号经过R16和C5滤波后进入放大器。
    • TDA2030的增益由R17和R18决定,增益为1.1。
    • 电源滤波电容C11、C12、C9和C10用于减少电源噪声。
    • 输出耦合电容C6用于隔直通交。

    这些元件值的选择是为了确保电路的稳定性和性能。

    展开全部

    评论
  • 借口​ 2025-01-09 06:17
    关注

    参考自AICG

    这张电路图展示了一个基于TDA2030的音频放大器电路。为了计算电阻和电容的具体值,我们需要考虑电路的设计目标,如增益、频率响应等。以下是一些基本的计算公式:

    1. 增益 (Gain):

      • 对于非反相放大器,增益 ( G ) 可以通过以下公式计算:
        [
        G = 1 + \frac{R_{\text{feedback}}}{R_{\text{input}}}
        ]
      • 在这个电路中,( R_{\text{feedback}} = R17 ) 和 ( R_{\text{input}} = R16 ),因此增益为:
        [
        G = 1 + \frac{1k\Omega}{20k\Omega} = 1 + 0.05 = 1.05
        ]
    2. 输入阻抗 (Input Impedance):

      • 输入阻抗主要由 ( R16 ) 决定,因为 ( R16 ) 直接连接到输入端。
    3. 电源滤波电容 (Power Supply Filtering Capacitors):

      • 电源滤波电容 ( C11 ) 和 ( C12 ) 的选择通常是为了滤除电源噪声。它们的值可以根据电源电压和负载电流来选择。
      • 一般情况下,电源滤波电容的值越大,滤波效果越好。在这个电路中,选择了 ( 100nF ) 和 ( 220\mu F ) 的电容。
    4. 耦合电容 (Coupling Capacitors):

      • 耦合电容 ( C5 ) 和 ( C6 ) 用于隔直通交,确保直流偏置不会影响信号传输。
      • 耦合电容的值可以通过以下公式计算:
        [
        C_{\text{coupling}} = \frac{1}{2\pi f_{\text{low}} Z_{\text{in}}}
        ]
      • 其中 ( f_{\text{low}} ) 是低频截止频率,( Z_{\text{in}} ) 是输入阻抗。
      • 例如,如果希望低频截止频率为 ( 20Hz ),输入阻抗为 ( 20k\Omega ),则:
        [
        C_{\text{coupling}} = \frac{1}{2\pi \times 20 \times 20k\Omega} \approx 4\mu F
        ]
      • 实际电路中选择了 ( 22\mu F ) 的电容,这可以满足更低的截止频率要求。
    5. 旁路电容 (Bypass Capacitors):

      • 旁路电容 ( C9 ) 和 ( C10 ) 用于旁路高频噪声。
      • 旁路电容的值通常较小,以保证高频信号能够被有效旁路。

    这些计算公式和选择原则可以帮助你理解电路中电阻和电容值的选择。具体数值的选择还需要根据实际应用需求进行调整。

    展开全部

    评论
  • 拾光师 2025-01-09 06:25
    关注

    好的,让我们一步步分析这个功率放大电路图,并计算每个元器件的参数。以下是电路图中的主要元器件及其可能的计算方法:

    电路图分析

    1. 电源部分

      • VCCVDD 分别为正负电源。
      • C7C8 是电源滤波电容。
    2. 输入部分

      • R16R17 是输入电阻。
      • C5 是耦合电容。
    3. 输出部分

      • R18 是反馈电阻。
      • C9 是输出耦合电容。
    4. 运算放大器

      • U1 是运算放大器(如TDA2030)。

    计算公式和步骤

    1. 输入电阻 (R16R17)

    输入电阻的选择通常基于输入信号的阻抗匹配和噪声考虑。

    • 阻值选择:一般在几千欧到几十千欧之间。
    • 公式:无特定公式,但可以参考放大器的输入阻抗要求。

    2. 耦合电容 (C5C9)

    耦合电容用于隔直通交,确保直流偏置不影响交流信号。

    • 公式
      [
      C = \frac{1}{2\pi f R}
      ]
      其中,( f ) 是最低工作频率,( R ) 是与之串联的电阻。

    3. 反馈电阻 (R18)

    反馈电阻用于设置放大器的增益。

    • 增益计算公式
      [
      A_v = -\frac{R_{\text{feedback}}}{R_{\text{input}}}
      ]
      其中,( R_{\text{feedback}} ) 是反馈电阻,( R_{\text{input}} ) 是输入电阻。

    4. 电源滤波电容 (C7C8)

    电源滤波电容用于平滑电源电压,减少电源噪声。

    • 公式
      [
      C = \frac{I_{\text{ripple}}}{2\pi f_{\text{ripple}} V_{\text{ripple}}}
      ]
      其中,( I_{\text{ripple}} ) 是纹波电流,( f_{\text{ripple}} ) 是纹波频率,( V_{\text{ripple}} ) 是允许的最大纹波电压。

    示例计算

    假设以下参数:

    • 最低工作频率 ( f = 20 ) Hz
    • 输入电阻 ( R_{\text{input}} = 10 ) kΩ
    • 反馈电阻 ( R_{\text{feedback}} = 100 ) kΩ
    • 纹波电流 ( I_{\text{ripple}} = 100 ) mA
    • 纹波频率 ( f_{\text{ripple}} = 120 ) Hz
    • 允许的最大纹波电压 ( V_{\text{ripple}} = 0.1 ) V

    耦合电容 (C5C9)

    [
    C = \frac{1}{2\pi \times 20 \times 10 \times 10^3} \approx 79.57 , \mu\text{F}
    ]

    反馈电阻 (R18)

    [
    A_v = -\frac{100 \times 10^3}{10 \times 10^3} = -10
    ]

    电源滤波电容 (C7C8)

    [
    C = \frac{100 \times 10^{-3}}{2\pi \times 120 \times 0.1} \approx 133 , \mu\text{F}
    ]

    总结

    通过以上计算,你可以根据具体需求调整各个元器件的参数。希望这些计算公式和步骤对你有所帮助!如果有任何问题或需要进一步的解释,请随时告诉我。

    展开全部

    评论
  • 就是这样,喵~ 2025-01-09 06:49
    关注

    题主您好,本回答参考AIGC,并由本人整理提供,如问题解决,望采纳;如仍有疑问,请评论回复。

    在功率放大电路中,元器件的参数选择通常取决于电路的设计要求、工作条件以及性能指标。以下是一些常见的元器件参数计算方法和考虑因素:

    1. 电阻(R): 电阻的值通常根据电路中的电流和电压需求来确定。例如,如果需要限制电流或分压,可以使用欧姆定律 $ V = IR $ 来计算所需的电阻值。

    2. 电容(C): 电容的选择取决于信号的频率和所需的阻抗。对于耦合电容或旁路电容,可以使用公式 $ X_C = \frac{1}{2\pi fC} $ 来计算电容的阻抗,其中 $ X_C $ 是电容的阻抗,$ f $ 是信号频率,$ C $ 是电容值。

    3. 电感(L): 电感的值通常与电路中的谐振频率或滤波需求有关。可以使用公式 $ X_L = 2\pi fL $ 来计算电感的阻抗,其中 $ X_L $ 是电感的阻抗,$ f $ 是信号频率,$ L $ 是电感值。

    4. 晶体管或放大器芯片: 这些元件的选择取决于所需的增益、输入/输出阻抗、频率响应等。通常需要参考数据手册来选择合适的型号,并可能需要进行偏置设计以确保正确的工作点。

    5. 电源(VDO): 电源的选择需要考虑电路的最大功耗和所需的电压稳定性。140V 的电源可能用于高压应用或特定的工业环境。

    6. 其他元件: 根据电路的具体功能,可能还需要选择二极管、变压器、继电器等其他元件,它们的参数也需要根据电路的要求来确定。

    在实际应用中,通常需要综合考虑电路的稳定性、效率、成本和尺寸等因素。此外,还可能需要使用仿真软件来验证电路设计,并根据实验结果调整元器件的参数。

    请注意,上述信息提供了一般性的指导,具体的参数计算需要根据实际电路图和设计要求来进行。如果你能提供更详细的电路图和设计要求,我可以提供更具体的建议和计算方法。

    评论
  • 软件技术NINI 2025-01-09 08:40
    关注



    评论
  • 清水白石008 2025-01-09 10:11
    关注
    🕒上午好,题主!目前:🟢[在线]
    📢参考GPT-4o mini 模型、由清水白石008整理提供!
    📣今日金句:“成功的秘诀在于坚持不懈地追求目标。”** — 本杰明·迪斯雷利


    电路概述: 这张电路图展示了一个典型的音频功率放大器电路,采用了 TDA2030 功放芯片。电路中的电阻和电容值都有其特定的目的和计算依据。接下来,我将详细解释各个元件的作用及其参数计算方法。

    电路组成部分:

    • U1 (TDA2030): 该芯片是音频功率放大器的核心元件,负责将输入的小信号放大到足以驱动扬声器的功率。

    • V1 (信号源): 提供输入音频信号,频率约为 1kHz,幅度为 50mVrms。
      当然可以,接下来是继续的内容:

      100nF),用于滤除高频噪声。C10 和 C12 通常选择较大的电容值(例如 220µF),用于滤除低频纹波,确保电源的稳定性。

    总结:

    • R17 决定了放大器的输入电阻,并与 R18 共同决定了放大倍数。
    • R16 与 R17 共同决定了输入阻抗。
    • C5 和 C6 用于隔直流,并影响低频响应。
    • C9、C10、C11 和 C12 用于电源滤波,提高放大器的稳定性。

    注意事项:

    • 上述计算为近似计算,实际电路的性能可能会受到其他因素的影响,例如 TDA2030 芯片的内部参数、PCB 布线等。
    • 元件的实际值与标称值可能存在一定的误差。
    • 在实际电路设计中,需要根据具体应用场景和性能要求选择合适的元件参数。

    希望以上解释能够帮助您更好地理解这个音频功率放大器电路的工作原理和参数计算方法。如果您还有其他问题或需要进一步的帮助,请随时提问!

    • R16、R17 (输入分压电阻): 组成输入分压网络,用于调节输入信号的幅度,防止信号过强导致放大器饱和失真。
    • C5、C6 (输入耦合电容): 隔直流电容,隔离输入信号中的直流分量,防止直流电压影响放大器的工作点。
    • R18 (负反馈电阻): 构成负反馈网络,用于稳定放大器的增益,减少失真并扩展频响。
    • C9、C10 (电源滤波电容): 用于滤除电源中的高频噪声,提供稳定的直流电源。
    • C11、C12 (退耦电容): 用于滤除放大器内部产生的噪声,提高抗干扰能力。

    参数计算:

    1. 增益 (Gain):

      TDA2030 的增益主要由负反馈电阻 R18 和输入电阻 R17 决定。近似计算公式为:

      [
      \text{Gain} = 1 + \left(\frac{R18}{R17}\right)
      ]

      在本电路中,R18 = 10kΩ,R17 = 1kΩ,因此:

      [
      \text{Gain} = 1 + \left(\frac{10kΩ}{1kΩ}\right) = 11
      ]

      这意味着输入信号将被放大 11 倍。

    2. 输入阻抗 (Input Impedance):

      输入阻抗主要由 R16 和 R17 决定。由于 C5 的阻抗在高频时很小,可以忽略不计,因此输入阻抗近似等于 R16 与 R17 的并联值:

      [
      Z_{in} = \left(\frac{R16 \times R17}{R16 + R17}\right)
      ]

      在本电路中,R16 = 20kΩ,R17 = 1kΩ,因此:

      [
      Z_{in} = \left(\frac{20kΩ \times 1kΩ}{20kΩ + 1kΩ}\right) \approx 0.95kΩ
      ]

    3. 输入耦合电容 (C5、C6):

      输入耦合电容 C5 和 C6 的作用是隔直流,同时影响低频响应。其截止频率 (f_c) 的计算公式为:

      [
      f_c = \frac{1}{2 \pi R C}
      ]

      其中 R 是与电容串联的电阻,通常取输入阻抗 (Z_{in})。为了保证低频信号的正常通过,f_c 应该远小于输入信号的最低频率。在本电路中,输入信号频率约为 1kHz,假设希望截止频率低于 100Hz,则:

      [
      100Hz = \frac{1}{2 \pi \times 0.95kΩ \times C}
      ]

      解得:

      [
      C \approx 1.7µF
      ]

      电路中使用了 22µF 的电容,远大于计算值,因此可以保证低频信号的正常通过。C6 的作用类似,用于隔离放大器输出端的直流分量。

    4. 电源滤波电容 (C9、C10、C11、C12):

      这些电容用于滤除电源中的噪声和纹波,提高放大器的稳定性。C9 和 C11 通常选择较小的电容值(例如

    展开全部

    评论
  • 才华横溢caozy 2025-01-09 10:46
    关注

    问题 已经有功率放大电路图,具体每个元器件的参数怎么算? 解答如下,
    借助GPT4-pro和本人整理后的结果,如有帮助,还请采纳!
    要计算功率放大电路中各个元器件的参数,我们需要分析电路的工作原理、工作点以及所需的增益等,结合不同的电路配置和设计要求来计算电阻、电容、偏置电压等参数。为了确保计算过程清晰、可操作,我们可以按照以下步骤进行详细分析。

    电路图分析

    首先,我们需要分析你提供的电路图。根据图片链接,这个电路应该是一个基本的功率放大电路,常见于音频放大器或其他电子设备的功率放大阶段。一般情况下,这种电路图包括了输入信号、增益控制、反馈网络以及功率输出部分。

    步骤一:理解电路的基本组成部分

    在功率放大电路中,常见的部分包括:

    1. 输入信号源:通常为音频信号或者其他低电平信号。
    2. 增益控制元件:如电阻和电容,这些元件用来设置放大电路的增益。
    3. 偏置电路:通过电阻、电容等元件将工作点设置在合适的位置。
    4. 功率放大元件:通常是晶体管(BJT或MOSFET)或运算放大器。
    5. 输出负载:通常是扬声器或其他负载电路。

    根据电路图中的元器件配置和工作要求,我们可以开始进行具体的计算。

    步骤二:选择晶体管或功率放大器类型

    假设我们使用的是BJT(三极管)作为放大元件,功率放大器通常由以下几个部分组成:

    1. 输入偏置电阻:为晶体管的基极提供偏置电流。
    2. 输出负载电阻:连接到集电极或源极,通常与扬声器连接。
    3. 耦合电容:用于信号的耦合,防止直流偏置对后级电路的影响。
    4. 旁路电容:用于提升高频信号的增益。

    步骤三:计算电阻和电容参数

    1. 计算偏置电阻

    偏置电阻用于设定晶体管的工作点,保证其在适当的放大区间工作。计算时通常采用分压偏置法,设定一个适当的基极电流和集电极电流。

    设定集电极电流 (I_C) 和基极电流 (I_B),根据晶体管的放大系数 (\beta) ((\beta = \frac{I_C}{I_B}))进行计算。

    常见的计算步骤如下:

    • 基极电流 (I_B = \frac{I_C}{\beta})
    • 偏置电阻 (R_1) 和 (R_2) 的选择通常基于电压分压的原理,满足如下关系:[
      V_B = V_{CC} \times \frac{R_2}{R_1 + R_2}
      ]
      其中,(V_B) 为基极电压,(V_{CC}) 为电源电压。

    然后,基于 (V_B) 和 (V_{BE})(晶体管的基极-发射极电压,通常为0.7V),计算发射极电压 (V_E = V_B - V_{BE})。

    2. 计算耦合电容

    耦合电容的作用是隔离直流电压,同时允许交流信号通过。其选择主要取决于信号的频率范围和输入、输出阻抗。

    耦合电容的计算公式为:

    [
    C = \frac{1}{2 \pi f \cdot R}
    ]

    其中,(f) 是信号的频率,(R) 是耦合电容两端的总阻抗(输入或输出阻抗)。一般来说,耦合电容需要确保频率响应平坦,通常选择的截止频率 (f_c) 为低频范围内的信号传递频率。

    3. 计算旁路电容

    旁路电容用于提升放大电路的高频增益,通常与放大器的发射极电阻并联。其作用是将高频信号通过旁路电容“短路”,避免电流通过发射极电阻,从而提高高频增益。

    旁路电容的计算方法与耦合电容类似,使用以下公式:

    [
    C_b = \frac{1}{2 \pi f_{high} \cdot R_E}
    ]

    其中,(R_E) 为发射极电阻,(f_{high}) 为所需的高频响应的截止频率。

    4. 输出电阻

    输出电阻通常由集电极电阻和负载电阻(如扬声器)组成。如果是典型的共射放大电路,集电极电阻 (R_C) 与负载电阻 (R_L) 将决定最终的功率输出。

    5. 功率计算

    功率计算的公式为:

    [
    P = \frac{V_{peak}^2}{R_L}
    ]

    其中,(V_{peak}) 是输出电压的峰值,(R_L) 是负载电阻(通常为扬声器的阻抗)。

    步骤四:模拟计算与验证

    如果希望进一步验证参数的正确性,可以使用电路仿真工具如 LTspice 或 Multisim 等来模拟电路的性能。这些工具可以帮助你根据理论计算结果验证实际参数,并检查增益、频率响应和功率输出等方面是否满足设计要求。

    步骤五:编写计算代码

    假设我们已经得到了电路中需要的基本参数,可以通过 Python 等语言来编写代码,自动化计算电路参数。

    以下是一个简单的 Python 代码示例,用于计算电路中的偏置电阻和耦合电容。

    import math

    # 偏置电阻计算函数
    def calculate_bias_resistor(Vcc, Vb, beta, Ic):
        # 计算基极电流
        Ib = Ic / beta
        # 分压公式计算R1和R2
        R2 = Vb / Ic
        R1 = (Vcc - Vb) / Ic
        return R1, R2

    # 耦合电容计算函数
    def calculate_coupling_capacitor(f, R):
        return 1 / (2 * math.pi * f * R)

    # 示例参数
    Vcc = 12  # 电源电压
    Vb = 2.5  # 基极电压
    beta = 100  # 放大系数
    Ic = 10e-3  # 集电极电流
    f = 20e3  # 信号频率
    R = 1000  # 耦合电阻

    R1, R2 = calculate_bias_resistor(Vcc, Vb, beta, Ic)
    C = calculate_coupling_capacitor(f, R)

    print(f"计算结果:")
    print(f"偏置电阻 R1 = {R1:.2f} Ω, R2 = {R2:.2f} Ω")
    print(f"耦合电容 C = {C:.2e} F")


    总结

    计算功率放大电路中的电阻、电容等参数是一项系统的工作,需要根据电路的工作原理、增益要求、频率响应等来合理选择和计算每个元件的参数。通过上述步骤,你可以逐步计算出电路所需的各个元件参数,确保电路能够正常工作。如果有任何部分不清晰,或者想要进一步探讨,请随时提问!

    展开全部

    评论
  • 杨同学* 2025-01-09 11:18
    关注

    该回答引用ChatGPT4o, 并由本人整理回复, 如有帮助,还请采纳。
    功率放大电路中,每个元器件的参数选择基于电路的工作特性和设计目标,例如增益、频率响应、输入输出阻抗等。以下是根据电路图中元器件参数的具体计算和相关公式:










    总结

    1. 关键元件参数计算

      • 输入耦合电容 ( C5 ):根据输入阻抗和截止频率计算。
      • 增益电阻 ( R17 )、( R18 ):根据增益公式计算。
      • 输出耦合电容 ( C10 ):根据负载阻抗和截止频率计算。
      • 滤波电容 ( C11 )、( C9 )、( C12 ):根据经验值选取。
    2. 设计建议

      • 优先考虑信号频率范围,确保输入、输出电容不削弱信号。
      • 放大增益设置时,应避免过高,以保证信号线性放大。
      • 检查电源滤波和去耦电容的位置,减少噪声干扰。

    如果需要进一步优化或对具体参数进行调整,请提供更多电路的设计目标或需求,我可以提供更具体的分析!

    评论
  • threenewbee 2025-01-09 16:00
    关注
    评论
  • 请设置个人昵称 2025-01-10 04:03
    关注

    该回答引用自AIGC, 希望对你有所帮助。

    要计算功率放大电路中各个元器件的参数(如电阻、电容等),通常需要根据电路的设计目标、工作频率、负载特性等因素来进行计算。以下是一些常见的计算公式和步骤,帮助你理解如何确定这些参数。

    1. 电阻的计算

    电阻在功率放大电路中的作用通常是偏置、反馈、负载匹配等。电阻值的计算通常基于欧姆定律和电路的设计目标。

    • 偏置电阻:用于设置晶体管的静态工作点。计算公式如下:
      [
      R_b = \frac{V_{cc} - V_{be}}{I_b}
      ]
      其中:

      • ( V_{cc} ) 是电源电压
      • ( V_{be} ) 是晶体管的基极-发射极电压(通常为0.7V)
      • ( I_b ) 是基极电流
    • 反馈电阻:用于稳定放大器的增益。计算公式如下:
      [
      R_f = \frac{A_v \cdot R_{in}}{1 - A_v}
      ]
      其中:

      • ( A_v ) 是放大器的电压增益
      • ( R_{in} ) 是输入电阻

    2. 电容的计算

    电容在功率放大电路中通常用于耦合、旁路和滤波。电容值的计算通常基于电路的工作频率和所需的频率响应。

    • 耦合电容:用于隔离直流信号,只允许交流信号通过。计算公式如下:
      [
      C_c = \frac{1}{2 \pi f_c R}
      ]
      其中:

      • ( f_c ) 是截止频率
      • ( R ) 是电路的输入或输出电阻
    • 旁路电容:用于稳定电源电压,滤除高频噪声。计算公式如下:
      [
      C_b = \frac{1}{2 \pi f_c R}
      ]
      其中:

      • ( f_c ) 是截止频率
      • ( R ) 是电路的等效电阻

    3. 电感的计算

    电感在功率放大电路中通常用于滤波和阻抗匹配。电感值的计算通常基于电路的工作频率和所需的频率响应。

    • 滤波电感:用于滤除高频噪声。计算公式如下:
      [
      L = \frac{R}{2 \pi f_c}
      ]
      其中:
      • ( R ) 是电路的等效电阻
      • ( f_c ) 是截止频率

    4. 晶体管的参数计算

    晶体管是功率放大电路的核心元件,其参数(如电流增益、功率增益等)需要根据电路的设计目标进行计算。

    • 电流增益:晶体管的电流增益 ( \beta ) 通常由数据手册提供,但也可以通过实验测量得到。
      [
      \beta = \frac{I_c}{I_b}
      ]
      其中:

      • ( I_c ) 是集电极电流
      • ( I_b ) 是基极电流
    • 功率增益:功率增益 ( A_p ) 是输出功率与输入功率的比值。
      [
      A_p = \frac{P_{out}}{P_{in}}
      ]
      其中:

      • ( P_{out} ) 是输出功率
      • ( P_{in} ) 是输入功率

    5. 负载匹配

    在功率放大电路中,负载匹配是非常重要的,以确保最大功率传输。负载匹配的计算通常基于阻抗匹配理论。

    • 负载电阻:负载电阻 ( R_L ) 通常与输出阻抗 ( Z_{out} ) 匹配,以实现最大功率传输。
      [
      R_L = Z_{out}
      ]

    6. 频率响应的计算

    频率响应是功率放大电路的重要参数,通常通过计算电路的截止频率来确定。

    • 截止频率:截止频率 ( f_c ) 是电路增益下降到-3dB时的频率。
      [
      f_c = \frac{1}{2 \pi R C}
      ]
      其中:
      • ( R ) 是电路的等效电阻
      • ( C ) 是电路的等效电容

    7. 热设计

    功率放大电路中的元器件会产生热量,因此需要进行热设计以确保电路的稳定性。

    • 散热设计:散热器的热阻 ( R_{th} ) 需要根据元器件的功耗 ( P ) 和环境温度 ( T_a ) 来计算。
      [
      R_{th} = \frac{T_j - T_a}{P}
      ]
      其中:
      • ( T_j ) 是元器件的结温
      • ( T_a ) 是环境温度
      • ( P ) 是元器件的功耗

    总结

    以上是一些常见的计算公式和步骤,帮助你理解如何计算功率放大电路中各个元器件的参数。具体的计算还需要根据电路的设计目标、工作频率、负载特性等因素进行调整。如果你有具体的电路图或设计目标,可以提供更多细节,我可以帮助你进行更详细的计算和分析。

    展开全部

    评论
  • 程序员韩立 2025-01-10 06:06
    关注

    为了帮助您理解电路中每个元件参数的计算原理,我将针对您提供的功率放大器电路(基于TDA2030芯片)的主要元件进行分析和参数计算公式推导。以下是详细解答:


    1. 功放芯片选择:TDA2030

    TDA2030 是一款经典的 AB 类功率放大器芯片,广泛应用于音频放大电路。其主要特性包括:

    • 工作电压:±6V 到 ±18V(单电源或双电源供电)。
    • 输出功率:15W(典型值,使用 ±15V 双电源)。
    • 带宽:10Hz 至 140kHz。
    • 最大电流:2A。

    2. 元件计算和设计分析

    2.1 输入耦合电容(C5)

    • 作用:阻挡直流分量,仅允许交流信号通过。

    • 计算公式
      Cin=12πflowRin

      • ( f_{low} ):电路的低频截止频率,常选为 10Hz - 20Hz。
      • ( R_{in} ):输入阻抗,由 R18 决定。
    • 计算过程
      假设低频截止频率 ( f_{low} = 20\text{ Hz} ),且 ( R_{in} = R18 = 22\text{ k}\Omega ),则:
      Cin=12π×20×220000.36μF
      因此选择 ( C5 = 0.47 \mu F )(取标准值)。


    2.2 反馈电阻(R16, R17)

    • 作用:决定放大倍数 ( A_v )。

    • 计算公式
      Av=1+RfRg

      • ( R_{f} = R16 ):反馈电阻。
      • ( R_{g} = R17 ):接地电阻。
    • 计算过程
      假设目标增益 ( A_v = 22 ) 倍(适用于音频信号放大),则:
      22=1+R16R17
      令 ( R17 = 1 \text{ k}\Omega ),则:
      R16=R17×(Av1)=1×(221)=21 kΩ
      选择 ( R16 = 22 \text{ k}\Omega )(标准值)。


    2.3 旁路电容(C6, C8, C9)

    • 作用
      • ( C6 ):滤波电容,稳定供电,减少电源纹波。
      • ( C8 , \text{和} , C9 ):输出耦合和负反馈电路中的频率补偿电容。
    ( C6 ) 滤波电容计算:
    • 计算公式
      CfilterIload2πfrippleVripple

      • ( I_{load} ):负载电流。
      • ( f_{ripple} ):电源纹波频率(对于全波整流,等于 2 倍的交流电频率,50Hz 的电网即 100Hz)。
      • ( V_{ripple} ):允许的电源纹波电压(常取 10% 的电源电压)。
    • 计算过程
      假设 ( I_{load} = 2A ), ( V_{ripple} = 1V ),则:
      Cfilter=22π×100×13180μF
      取 ( C6 = 4700 \mu F ) 作为标准值。

    ( C8 , \text{和} , C9 ) 频率补偿:
    • 这些电容用于限制高频响应或补偿负反馈回路,具体值参考数据手册。通常 ( C8 = C9 = 100 \mu F ) 为常见值。

    2.4 输出电阻和负载(R18, R19)

    • 作用:负载电阻用于模拟扬声器或实际负载。

    • 负载匹配公式
      Rload=V2ccPout

      • ( V_{cc} ):电源电压(±15V)。
      • ( P_{out} ):输出功率。
    • 计算过程
      假设最大功率 ( P_{out} = 15W ),则:
      Rload=15215=15Ω
      通常选择 4(\Omega)-8(\Omega) 的扬声器。


    2.5 电源滤波电容(C7, C11, C12)

    • 作用:稳定电源,减少高频噪声。
    • 典型值
      • ( C7, C11 = 100 \mu F )(主滤波)。
      • ( C12 = 220 \mu F )(额外滤波)。

    3. 总结与元件参数

    1. 输入耦合电容(C5): 0.47 µF
    2. 反馈电阻(R16, R17): ( R16 = 22 \text{ k}\Omega, R17 = 1 \text{ k}\Omega )
    3. 滤波电容(C6): 4700 µF
    4. 频率补偿电容(C8, C9): 100 µF
    5. 负载电阻(R18, R19): 4-8 (\Omega)(实际扬声器阻抗)
    6. 电源滤波(C7, C11, C12): ( 100 \mu F, 220 \mu F )

    注意事项

    1. 功率计算
      根据负载和电源设计输出功率,确保元件满足功耗要求(如电阻功率、滤波电容电压耐压)。
    2. 稳定性调试
      测试电路的频率响应,检查是否存在高频振荡或信号失真。
    3. 热管理
      TDA2030 在高功率输出时可能发热,需要良好的散热器。

    如需更详细的电路优化或设计问题,欢迎随时进一步交流!

    展开全部

    评论
  • 路漫漫,其修远兮 2025-01-10 09:04
    关注

    参考gpt

    要计算功率放大电路中每个元器件的参数,首先需要了解电路的基本结构和功能要求。一般来说,功率放大电路用于将较弱的信号放大到更大的功率输出。在设计功率放大电路时,你需要确定以下主要参数:

    1. 输入信号和输出功率要求

    • 输入信号参数:了解输入信号的幅度、频率和阻抗特性。
    • 输出功率:需要根据应用的要求来决定输出功率,通常表示为最大功率输出或者峰值功率。

    2. 放大电路的基本类型

    功率放大器有几种主要类型:A类、B类、AB类和C类。选择哪种类型影响整个电路的元件参数。以下是各类功率放大器的特点:

    • A类放大器:较为线性,适合高保真音频信号,但效率较低。
    • B类放大器:效率较高,但失真较大。
    • AB类放大器:兼顾了A类和B类放大器的优点。
    • C类放大器:适用于高频应用,效率高,但失真较大。

    3. 晶体管的选择

    对于晶体管放大电路,常用的晶体管参数计算如下:

    • 功率放大器的输入输出阻抗:假设输入信号的源阻抗为 ( Z_{in} ),放大器的输出阻抗 ( Z_{out} ) 一般与负载相关,通常为4Ω或8Ω。设计时要使输出阻抗与负载阻抗匹配,以达到最佳功率传输。
    • **增益 (Gain)**:功率放大电路的增益一般由电路的配置和工作状态决定。增益 ( G ) 通常等于输出功率与输入功率的比率。可以使用公式:
      [
      G = \frac{P_{out}}{P_{in}} = \frac{V_{out}^2 / R_{load}}{V_{in}^2 / R_{source}}
      ]
    • 工作点选择:在设计晶体管放大电路时,需要选择适当的工作点 (比如静态工作点),使得电路在合理的增益范围内工作。静态工作点通常由基极电流和电压来设置,基于晶体管的增益因子(( h_{fe} ) 或 ( \beta ))以及外部电阻决定。

    4. 偏置电路的设计

    偏置电路的目的是确保晶体管在正常工作状态下运行。偏置计算步骤如下:

    • 使用 电阻网络 为基极提供适当的偏置电压和电流。
    • 计算 负载电阻发射电阻 来确定所需的输出电流和电压值。
    • 通过选择合适的 电源电压 来满足晶体管的工作要求。
    • 偏置电路可通过计算适当的电流分配来实现稳定的工作点。

    5. 输出级设计

    对于功率放大器的输出级设计,需要注意以下几点:

    • 输出阻抗匹配:为了有效地将功率传输到负载(如扬声器),需要通过 变压器推挽电路 来实现阻抗匹配。
    • 电流与功率的计算:根据需要输出的功率,设计合适的晶体管(或MOSFET)来支持大电流输出。一般来说,输出晶体管或功率放大器的参数需要根据输出功率来选择。
    • 输出功率可以用以下公式计算:
      [
      P_{out} = V_{out}^2 / R_{load}
      ]
      其中,( V_{out} ) 是输出电压,( R_{load} ) 是负载阻抗。

    6. 稳压和电源设计

    为了确保功率放大器的稳定性,还需要为放大电路提供稳定的电源电压。设计电源时需要考虑以下问题:

    • 电源电压:根据功率放大器的需求,选择合适的电源电压。
    • 电源滤波:需要设计合适的电源滤波电路,以去除电源中的噪声。

    7. 热管理

    功率放大电路中晶体管或MOSFET工作时会产生大量热量,特别是当功率输出较高时。为避免元器件过热,需要进行以下设计:

    • 散热片:为功率元件(如功率晶体管、MOSFET等)加装散热片,以降低其工作温度。
    • 热过载保护:设置过热保护电路,当温度过高时自动断开电路。

    8. 滤波电路和稳定性设计

    • 开关电源滤波:确保直流电源波动不大。
    • 增益带宽:需要避免在频率响应上产生过多失真,在不同频率范围内提供稳定增益。

    9. 反馈电路设计

    设计适当的负反馈电路,以稳定增益、提高线性度并减少失真。

    总结步骤

    1. 根据应用需要和输出要求,选择功率放大器的类型(A类、B类、AB类、C类)。
    2. 根据输入信号参数和输出要求,设计输入、输出阻抗匹配电路。
    3. 选择合适的晶体管(或其他功率元件),并计算偏置电路和增益要求。
    4. 根据输出功率要求计算负载阻抗和所需电源电压。
    5. 考虑到电源滤波和热管理,设计适当的热管理方案。
    6. 实现良好的信号稳定性和去噪设计。

    你可以根据你的具体需求(例如信号类型、功率输出要求等)逐步设计电路中的每个元件,同时参考功率放大器设计手册和常见的功率放大电路设计规则来优化设计。

    展开全部

    评论
  • tsrtyf 2025-01-10 09:04
    关注

    豆包回答如下

    要设计一个功率放大电路并合理选择每个元器件的参数,需要系统地考虑以下步骤。具体来说,首先你要确认电路的基本要求和目标,例如输入和输出信号的特性(如功率、频率范围等),然后根据这些要求逐步选择合适的元器件参数。以下是设计功率放大电路的详细步骤和考虑事项:

    1. 确定输出功率和信号特性

    • 输入信号:首先要了解输入信号的幅度、频率和类型(比如音频、射频、视频等)。这些参数将帮助你选择适当的增益要求以及功率放大器的类型(例如A类、B类、AB类或C类放大器)。
    • 输出功率:根据应用要求来设计输出功率。你要确定你的电路在何种工作条件下需要达到何种输出功率,这关系到所选元件的容量和系统的热设计。

    2. 放大器类型选择

    功率放大器分为不同的工作类别,选择哪种类型会影响电路设计的每一个环节。

    • A类放大器:低失真,适合需要高保真度的场合(如音频放大),但效率较低。
    • B类放大器:高效率但较大的失真,适合对失真要求不严格但需要更高效率的场合(如广播)。
    • AB类放大器:兼具A类和B类的优点,失真较低,效率较高,适用于大多数情况。
    • C类放大器:适用于射频等应用,效率最高,但失真也最大,不适合线性信号放大。

    3. 输入输出阻抗匹配

    • 输入阻抗匹配:设计时,需要保证输入阻抗与信号源的阻抗匹配,通常为几千欧姆(对于音频放大器)或者几百欧姆(对于高频放大器)。不匹配会导致信号反射,降低放大效果。
    • 输出阻抗匹配:输出阻抗通常与负载(如扬声器、天线等)匹配,理想的输出阻抗匹配可以最大化功率传输。常见的负载阻抗为4Ω、8Ω。

    4. 增益计算

    增益是功率放大电路设计中非常关键的参数,它决定了输出信号的放大倍数。增益(( G ))与输入信号的幅度和输出信号的幅度之间的关系为:
    [
    G = \frac{V_{\text{out}}}{V_{\text{in}}}
    ]
    其中,( V_{\text{out}} ) 和 ( V_{\text{in}} ) 是输出和输入信号的幅度。根据所需的输出功率,计算输出信号的幅度,并选定增益。增益设计要考虑放大器的线性范围,避免过度增益导致失真。

    5. 偏置电路设计

    偏置电路的作用是为晶体管或其他半导体元器件提供合适的工作点,以确保其能够在适当的线性区域内工作。设计偏置电路时,通常采用分压电阻法为晶体管的基极提供偏置电压。同时,需要根据元件的参数(如 ( V_{be} )、( I_C ) 等)来设计电流和电压。

    6. 选择合适的功率晶体管

    • 晶体管选择:功率放大电路一般选择大功率的晶体管或MOSFET,这些元器件可以承受高电流,并能提供稳定的输出功率。选择时需要考虑:
      • 额定电流和电压:晶体管的额定电流和电压必须大于设计中的工作条件。
      • **增益 ( \beta )**:对于BJT(双极性结晶体管),增益 ( \beta ) (或称 ( h_{fe} ))决定了基极电流与集电极电流之间的比例。
      • 功率耗散能力:确保晶体管在工作时能处理产生的热量。过大的热量会导致元器件失效。

    7. 输出级设计

    • 输出电路设计:输出级是功率放大器的核心部分,它直接驱动负载。需要考虑电源电压的选择以及对功率晶体管的冷却需求。
    • 推挽输出结构:常用的功率放大器输出结构为推挽型,它能够提供较好的负载驱动能力,降低失真并提高效率。
    • 变压器:如果负载要求进行阻抗匹配(例如驱动扬声器时),则可能需要使用输出变压器。

    8. 电源设计和散热

    由于功率放大器需要处理大量功率,因此它对电源的要求较高。电源需要提供足够的稳定电压,并处理电流波动。

    • 电源电压和电流:选择合适的电源电压,以支持电路中晶体管或MOSFET的工作要求。要确保电源能够输出所需的功率。
    • 热管理:由于功率放大电路中的元器件(特别是功率晶体管)会发热,因此需要设计散热机制,例如安装散热片,甚至使用风扇以保持设备正常工作。

    9. 滤波和稳定性

    为了提高功率放大器的效率和稳定性,通常需要设计适当的滤波电路,减少噪声并避免高频杂波的干扰:

    • 电源滤波:使用滤波电容和电感器件平滑电源信号,去除高频噪声。
    • 稳定性:设计时,应该考虑增益带宽、反馈稳定性,防止出现振荡或过大的信号失真。

    10. 反馈电路设计

    负反馈有助于改善功率放大电路的稳定性、线性度和宽频带。在功率放大器设计中,通常使用某种形式的负反馈,以减少失真和增益漂移。设计合适的反馈网络,有助于稳定增益,提供一致的输出质量。

    小结

    在设计功率放大电路时,要根据不同的电路需求来合理选择每个元器件。首先通过确定输入信号特性、输出功率需求以及输出级要求来选择晶体管或MOSFET。接着,设计合适的偏置电路、增益控制电路,以及电源滤波与热管理方案。最后,在输出级设计和反馈电路设计方面要合理搭配,以确保系统稳定性。

    这些步骤帮助你在设计功率放大电路时准确计算元器件参数,从而确保电路的高效、稳定工作。同时,你可以参考一些常见的应用电路和参考资料,快速掌握如何设计出合适的功率放大器。

    展开全部

    评论
  • bug菌¹ Java领域优质创作者 2025-01-11 14:41
    关注

    该回答引用ChatGPT-4o并结合自身数年经验回答,望对题主有所帮助/启发;若有帮助,还望采纳🤝🤝🤝


    功率放大电路的元器件参数计算涉及电路的功能需求和设计目标,例如增益、输入阻抗、输出功率、频率响应等。以下是对电路图中元器件参数计算的一般方法和相关公式的详细分析:


    1. 输入电阻(Rin)的计算

    输入电阻通常用于设置输入信号的阻抗匹配和耦合电容的低频响应。

    2. 放大倍数(增益)计算

    功率放大电路的增益由主放大器(如晶体管或运算放大器)的负反馈网络决定。

    3. 耦合电容(输入和输出电容)的计算

    耦合电容用于隔直流和传递交流信号,其值决定了低频响应。

    4. 集电极负载电阻(Rc)的计算

    集电极负载电阻决定输出电压范围和功率效率。

    5. 偏置电阻(R1 和 R2)的计算

    偏置电阻用于设置晶体管的静态工作点。

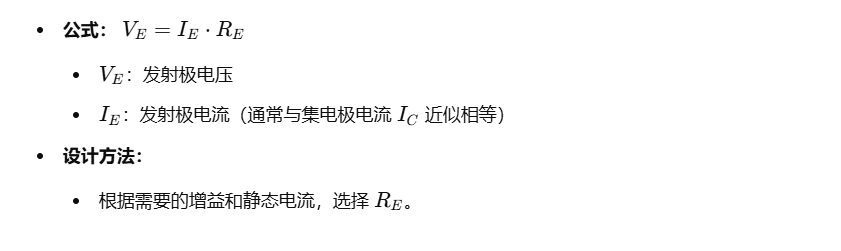

    6. 发射极电阻(Re)的计算

    发射极电阻用于稳定工作点和减少非线性失真。

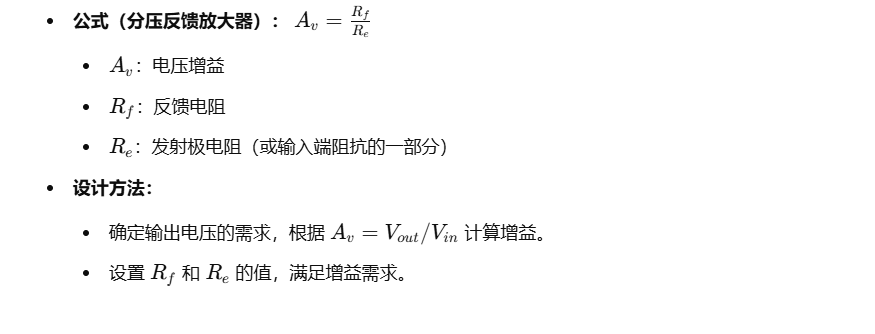

    7. 反馈电阻(Rf)的计算

    反馈电阻用于控制电路的增益和稳定性。

    8. 功率和负载匹配

    功率放大电路的输出负载(如喇叭或其他设备)需要与电路匹配以获得最大功率。

    9. 高频补偿电容

    功率放大电路中通常需要加入高频补偿电容以改善频率响应。

    • 设计方法:
      • 高频补偿电容的值通常根据晶体管的跨导特性和增益带宽积选择。

    实例计算

    假设以下需求:

    总结

    根据具体电路功能需求,逐步设计和计算每个元器件的参数。实际设计中,还需结合晶体管或运放的数据手册,校验各元器件的工作条件和性能是否满足设计目标。

    展开全部

    评论
  • stormsha 全栈领域优质创作者 2025-01-13 01:57
    关注

    本答案参考GPT。若问题解决,望采纳;如仍有疑问,请评论回复。

    在功率放大电路中,计算元器件参数通常需要考虑电路的工作频率、功率、效率、热耗散、信号失真等多个因素。由于你提供的信息有限,我将给出一些基本的计算思路和公式,供你参考。

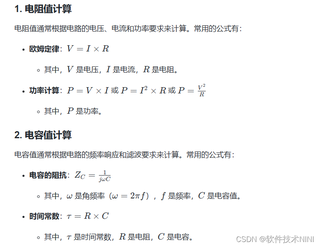

    1. 电阻阻值计算

    电阻的计算通常基于欧姆定律和功率消耗。欧姆定律公式为:

    [ V = I \times R ]

    其中 ( V ) 是电压,( I ) 是电流,( R ) 是电阻值。

    功率消耗公式为:

    [ P = V \times I ]

    或者

    [ P = \frac{V^2}{R} ]

    其中 ( P ) 是功率。

    2. 电容阻值计算

    电容的阻值(实际上是电抗)计算公式为:

    [ X_C = \frac{1}{2 \pi f C} ]

    其中 ( X_C ) 是电容的电抗,( f ) 是频率,( C ) 是电容值。

    3. 功率放大器设计考虑

    • 功率计算:根据负载和所需的输出功率来选择适当的功率晶体管。
    • 热设计:确保晶体管的工作温度在其安全范围内,可能需要计算散热片的尺寸。
    • 频率响应:确保电路在整个工作频率范围内都能提供良好的增益和相位响应。
    • 失真度:计算电路的线性工作范围,避免信号失真。

    4. 具体计算步骤

    1. 确定工作条件:包括输入电压 ( VCC )、输出功率、工作频率等。
    2. 选择晶体管:根据功率和频率要求选择合适的晶体管。
    3. 计算偏置电阻:确保晶体管工作在适当的偏置点。
    4. 计算反馈网络:确定反馈电阻值以稳定放大器的工作。
    5. 计算耦合和旁路电容:根据频率响应要求选择合适的电容值。
    6. 计算输出电容:确保输出电容能够提供足够的电流并维持稳定的电压。

    5. 示例

    假设你需要设计一个简单的放大器,输入电压为15.8V,输出功率为10W,工作频率为1kHz。

    • 晶体管选择:选择一个能够承受15.8V电压和提供10W功率的晶体管。
    • 偏置电阻计算:根据晶体管的数据手册,计算偏置电阻以确保晶体管工作在放大区。
    • 反馈电阻计算:根据所需的增益和稳定性,计算反馈电阻值。
    • 耦合电容计算:选择一个足够大的电容,使得其电抗远小于1Ω,以确保信号能够通过。

    请注意,这些只是基本的计算思路,实际设计中可能需要考虑更多的因素,如电路的稳定性、失真度、电源纹波等。如果你有具体的电路图和更详细的参数要求,可以提供更具体的计算步骤。

    展开全部

    评论
  • DTcode7 前端领域优质创作者 2025-01-13 13:12
    关注

    答案参考chatGPT,希望能对题主有所帮助!提供思路!

    如何计算功率放大电路图中每个元器件的参数

    哎呀,看来你遇到了一个有趣的问题!计算功率放大电路中每个元器件的参数确实需要一些技巧和知识。不过别担心,我会尽量用幽默风趣的语言来解释这个复杂的话题。

    基本概念和作用说明

    在功率放大电路中,每个元器件都有其特定的功能和参数。这些元器件通常包括晶体管、电阻、电容、电感等。它们共同工作,将输入信号放大到所需的功率水平。

    1. 晶体管(Transistor)

      • 作用:作为放大器的核心,控制电流流动。
      • 参数:主要包括增益(β)、最大电流(I_max)、最大电压(V_max)等。
    2. 电阻(Resistor)

      • 作用:限制电流流动,稳定电路。
      • 参数:阻值(R),单位为欧姆(Ω)。
    3. 电容(Capacitor)

      • 作用:存储电荷,滤波和耦合。
      • 参数:电容值(C),单位为法拉(F)。
    4. 电感(Inductor)

      • 作用:存储磁能,过滤高频噪声。
      • 参数:电感值(L),单位为亨利(H)。

    计算步骤

    为了计算每个元器件的参数,我们需要根据电路的具体需求和设计目标进行。以下是一般的步骤:

    1. 确定设计目标

      • 输出功率(P_out)
      • 输入信号的频率范围
      • 需要的增益(G)
    2. 选择晶体管

      • 根据输出功率和输入信号频率选择合适的晶体管。确保晶体管的最大电流和电压满足设计要求。
    3. 计算电阻值

      • 使用欧姆定律(V = IR)来计算电阻值。例如,如果需要一个50Ω的负载,那么电阻值应为50Ω。
    4. 计算电容值

      • 根据所需的滤波效果或耦合效果选择合适的电容值。例如,对于低通滤波器,可以使用公式 C = 1 / (2πfR) 来计算电容值,其中 f 是截止频率,R 是负载电阻。
    5. 计算电感值

      • 对于电感,可以根据所需的频率响应选择合适的电感值。例如,对于高通滤波器,可以使用公式 L = R / (2πf) 来计算电感值。

    完整代码示例

    假设我们有一个基本的功率放大电路,需要计算其中的电阻和电容值。以下是一个简单的Python脚本示例,用于计算这些参数:

    import math

    # 定义设计目标
    output_power = 10  # 输出功率,单位为瓦特
    input_frequency = 1000  # 输入信号频率,单位为赫兹
    desired_gain = 10  # 需要的增益,无单位
    load_resistance = 50  # 负载电阻,单位为欧姆
    cutoff_frequency = 500  # 截止频率,单位为赫兹

    # 计算电阻值
    def calculate_resistor(load_resistance):
        return load_resistance

    # 计算电容值
    def calculate_capacitor(cutoff_frequency, load_resistance):
        return 1 / (2 * math.pi * cutoff_frequency * load_resistance)

    # 打印结果
    print(f"电阻值: {calculate_resistor(load_resistance)} Ω")
    print(f"电容值: {calculate_capacitor(cutoff_frequency, load_resistance)} F")


    运行上述脚本将输出电阻和电容的值,帮助你完成功率放大电路的设计。

    总结

    通过以上步骤和示例代码,你可以计算出功率放大电路中每个元器件的参数。这个过程包括确定设计目标、选择合适的元器件、计算电阻、电容和电感值等。希望这个回答对你有所帮助!如果你还有其他问题或需要进一步的帮助,请随时提问。祝你在电子设计项目中取得成功!

    展开全部

    评论
  • master_chenchengg 2025-01-13 18:23
    关注

    答案来星火AI,希望能对题主有所帮助!

    好的,针对您的问题“已经有功率放大电路图,具体每个元器件的参数怎么算?”我会从以下几个方面进行详细解答:

    1. 基本概念和作用说明
    2. 问题分析与原因
    3. 解决方案与步骤
    4. 代码示例和注释

    1. 基本概念和作用说明

    功率放大电路

    功率放大电路(Power Amplifier)是一种用于提高电信号功率的电子电路。它通常用于音频放大器、无线电发射机等设备中,以驱动扬声器或天线等负载。

    元器件参数

    在功率放大电路中,常见的元器件包括晶体管、电阻、电容和电感等。每个元器件的参数(如电阻值、电容值、电感值等)对电路的性能有重要影响。

    2. 问题分析与原因

    可能的原因

    • 设计要求:不同的应用场景对功率放大电路的性能要求不同,需要根据具体需求选择合适的元器件参数。
    • 工作条件:电路的工作频率、输入信号幅度、输出功率等都会影响元器件参数的选择。
    • 环境因素:温度、湿度等环境因素也会影响元器件的性能和参数选择。

    3. 解决方案与步骤

    步骤1:确定设计目标

    • 输出功率:确定所需的输出功率。
    • 频率范围:确定电路工作的频率范围。
    • 增益:确定所需的增益。
    • 效率:确定所需的效率。

    步骤2:选择元器件类型

    • 晶体管:选择合适的晶体管类型(如NPN、PNP、MOSFET等)。
    • 电阻:选择合适的电阻值和功率额定值。
    • 电容:选择合适的电容值和电压额定值。
    • 电感:选择合适的电感值和电流额定值。

    步骤3:计算元器件参数

    • 晶体管参数:根据输出功率和工作电压计算晶体管的集电极电流和基极电流。
    • 电阻参数:根据电流和电压计算电阻值。
    • 电容参数:根据频率和阻抗计算电容值。
    • 电感参数:根据频率和阻抗计算电感值。

    4. 代码示例和注释

    以下是一个使用Python进行简单功率放大电路设计的示例,计算晶体管和电阻的参数:

    import numpy as np

    # 定义设计目标
    output_power = 100  # 输出功率 (W)
    frequency = 1000    # 工作频率 (Hz)
    gain = 20           # 增益 (dB)
    efficiency = 0.75   # 效率

    # 计算输出电压和电流
    output_voltage = np.sqrt(output_power * 8)  # V
    output_current = output_power / output_voltage  # A

    # 计算晶体管参数
    Vcc = 24  # 电源电压 (V)
    Ic = output_current / efficiency  # 集电极电流 (A)
    Ib = Ic / gain  # 基极电流 (A)
    Rc = (Vcc - output_voltage) / Ic  # 集电极电阻 (Ω)
    Rb = Vcc / Ib  # 基极电阻 (Ω)

    print(f'Output Voltage: {output_voltage} V')
    print(f'Output Current: {output_current} A')
    print(f'Collector Resistance: {Rc} Ω')
    print(f'Base Resistance: {Rb} Ω')


    代码解释:

    • 导入模块:使用numpy进行数值计算。
    • 定义设计目标:设置输出功率、频率、增益和效率。
    • 计算输出电压和电流:根据输出功率计算输出电压和电流。
    • 计算晶体管参数:根据输出电流和电源电压计算集电极电阻和基极电阻。
    • 打印结果:输出计算得到的参数值。

    希望以上内容能够帮助您解决关于功率放大电路中元器件参数计算的问题。如果您有更多问题或需要进一步的帮助,请随时提问!

    展开全部

    评论
  • 喵手 2025-01-14 14:23
    关注

    该回答引用ChatGPT辅助答疑,若有帮助,还请题主采纳。


    在设计功率放大电路时,元器件的参数(如电阻、电容、电感等)的计算涉及到多个方面,主要包括增益、频率响应、输入和输出阻抗、偏置电压等。由于你提供的图片中没有显示具体电路图,我将基于常见的功率放大器电路来详细介绍如何计算电阻、电容等元器件的参数。

    1. 增益计算:

    功率放大器的增益通常由其输入电阻(( R_{in} ))和输出电阻(( R_{out} ))以及负载电阻(( R_L ))来决定。

    • 电压增益(( A_V ))

      电压增益是输入信号的增益,计算公式为:
      [
      A_V = \frac{V_{out}}{V_{in}} = \frac{R_L}{R_L + R_{out}}
      ]
      其中:

      • ( V_{out} ):输出电压
      • ( V_{in} ):输入电压
      • ( R_{out} ):输出电阻
      • ( R_L ):负载电阻
    • 功率增益(( A_P ))

      功率增益决定了输出功率与输入功率的比率:
      [
      A_P = \frac{P_{out}}{P_{in}} = A_V^2 \times \frac{R_L}{R_{in} + R_{out}}
      ]
      其中:

      • ( P_{out} ):输出功率
      • ( P_{in} ):输入功率
      • ( R_{in} ):输入电阻

    2. 偏置电阻的计算:

    在放大器设计中,通常会使用分压器电阻来设置晶体管的偏置点。

    假设你使用了一个NPN晶体管,并且你想计算其偏置电阻:

    • 分压偏置电阻的计算:

      假设你用两个电阻(( R_1 ) 和 ( R_2 ))来为基极提供偏置电压:

      • 你可以使用以下公式计算 ( R_1 ) 和 ( R_2 ):
        [
        V_B = V_{CC} \times \frac{R_2}{R_1 + R_2}
        ]
        其中:
      • ( V_B ):基极电压
      • ( V_{CC} ):电源电压
      • ( R_1 ) 和 ( R_2 ):用于分压的电阻

      然后,计算基极电流(( I_B ))来确定偏置电流:
      [
      I_B = \frac{V_B - V_{BE}}{R_B}
      ]
      其中:

      • ( V_{BE} ):基极-发射极电压,通常为0.7V(对于硅晶体管)

    3. 电容的计算:

    电容在功率放大电路中通常用于耦合和去耦。耦合电容用于将信号从一个级别传递到另一个级别,而去耦电容用于滤波和去除电源噪声。

    • 耦合电容的计算:

      耦合电容通常需要选择足够大的值,以便能够传递低频信号。计算耦合电容的最简单方法是选择一个时间常数(( \tau ))和电路的输入电阻。

      [
      C = \frac{1}{2 \pi f R}
      ]
      其中:

      • ( f ):信号的最低频率
      • ( R ):电路的输入电阻

      这个公式确保了电容和电阻的组合不会阻塞低频信号。通常,选择一个频率较低的信号来设计耦合电容。

    • 去耦电容的计算:

      去耦电容用于去除电源中的噪声,通常会连接在电源与地之间。去耦电容的选择通常取决于电源噪声的频率。

    4. 负载电阻的选择:

    负载电阻(( R_L ))的选择对功率放大器的性能至关重要。负载电阻通常与功率增益和效率有关。

    • 最大输出功率:

      要想获得最大功率输出,负载电阻应等于放大器的内阻(( R_L = R_{out} ))。如果负载电阻过大或过小,都可能导致功率损失。

    5. 晶体管选择与工作点:

    如果你使用晶体管作为功率放大器的核心,选择合适的晶体管至关重要。晶体管的参数(如 ( h_{FE} ),最大电流增益等)会影响电路的增益和稳定性。

    6. 常用公式总结:

    • 增益公式:
      [
      A_V = \frac{R_L}{R_L + R_{out}}
      ]
      [
      A_P = A_V^2 \times \frac{R_L}{R_{in} + R_{out}}
      ]

    • 电容公式:
      [
      C = \frac{1}{2 \pi f R}
      ]

    这些公式和设计方法是计算功率放大电路中各个元器件参数的基础。具体设计时,还需要考虑晶体管特性、负载阻抗、偏置要求等细节。

    总结:

    通过理解上述公式和电路分析,你可以计算出每个元器件的参数,确保功率放大电路的稳定性和性能。如果你的电路图有具体的元件配置,或者有更多细节问题,可以提供具体的电路图,我会帮助你进行更详细的分析和计算。

    展开全部

    评论
编辑
预览

报告相同问题?

问题事件

  • 已结题 (查看结题原因) 1月16日
  • 创建了问题 1月9日
手机看
程序员都在用的中文IT技术交流社区

程序员都在用的中文IT技术交流社区

专业的中文 IT 技术社区,与千万技术人共成长

专业的中文 IT 技术社区,与千万技术人共成长

关注【CSDN】视频号,行业资讯、技术分享精彩不断,直播好礼送不停!

关注【CSDN】视频号,行业资讯、技术分享精彩不断,直播好礼送不停!

客服 返回
顶部
