QSFPDD光模块激光器控制

Question

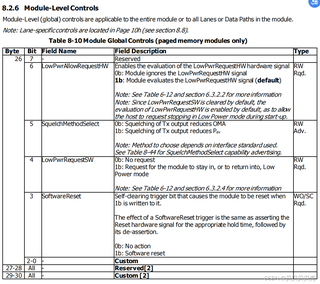

请问：QSFPDD光模块I2C控制激光器开关的寄存器地址是多少？我根据CMIS5p1尝试设置00h页地址26的第6位，光功率和温度和电压都获取不到了，四通道的qsfp28有设置通道激光器开关，8通道的QSFPDD应该也有类似的吧？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

要控制QSFP-DD光模块中的激光器开关，您需要了解相关的寄存器地址以及其控制方法。从你的描述来看，你已经尝试通过I2C总线访问寄存器来控制激光器开关，并且参考了CMIS 5.1规范。但是，似乎在操作过程中遇到了一些问题。

根据你提供的信息，以下是一些可能的解决方案：

1. 确认正确的寄存器地址：

   • CMIS 5.1规范中提到的寄存器地址和位可能与实际使用的硬件有所不同。你需要确认具体的硬件手册或者厂商提供的技术文档来找到正确的寄存器地址。
   • 对于激光器控制，通常涉及到的寄存器是用于控制激光器状态（开启或关闭）的寄存器。在某些情况下，这个寄存器可能是00h页下的26h寄存器的第6位。

2. 正确设置寄存器位：

   • 如果你发现当前的设置导致无法读取光功率、温度和电压数据，这可能是因为错误地设置了某个寄存器位。
   • 确保在设置激光器控制位之前，没有其他配置干扰到这些传感器的数据读取。

3. 检查是否支持多通道控制：

   • 对于8通道的QSFP-DD模块，每个通道可能都有独立的激光器控制位。确保你正确地针对每个通道分别设置了激光器控制位。
   • 例如，如果使用00h页下的26h寄存器来控制激光器状态，那么每个通道可能有自己的控制位。

4. 验证I2C通信：

   • 确认你的I2C通信协议实现正确。错误的I2C通信可能会导致寄存器读写失败。
   • 使用逻辑分析仪或示波器来监控I2C通信过程，以确保数据正确发送和接收。

5. 参考具体硬件文档：

   • 查看具体的硬件文档，特别是关于激光器控制的部分，确保按照正确的步骤进行操作。

假设我们已知正确的寄存器地址和位，以下是使用Python和smbus库来控制QSFP-DD模块激光器的一个示例代码：

import smbus

# 初始化I2C总线
i2c = smbus.SMBus(1)

# 假设设备地址为0x50
device_address = 0x50

def read_register(address):
    # 读取指定地址的寄存器值
    return i2c.read_byte_data(device_address, address)

def write_register(address, value):
    # 写入指定地址的寄存器值
    i2c.write_byte_data(device_address, address, value)

# 读取当前状态
current_status = read_register(0x26)
print(f"Current status: {bin(current_status)}")

# 设置激光器状态（假设我们想要开启所有激光器）
new_status = current_status & ~(1 << 6)  # 清除第6位
write_register(0x26, new_status)

# 再次读取状态确认
updated_status = read_register(0x26)
print(f"Updated status: {bin(updated_status)}")

请注意，以上代码仅作为示例，实际应用中需要根据具体硬件文档调整寄存器地址和位的操作。
