zeggraph怎么根据曲线来添加对应的标签啊

Question

我需要在鼠标点击曲线时，给当前位置添加一个标签，用来显示当前点的数值信息；

添加标签功能能实现，但由于我是多条曲线的，发现如果对曲线进行处理，如移动或隐藏或缩放，标签就显示变了；

调试后发现，添加的标签全部是根据第一个Y轴坐标绘制的，导致标签与曲线不能对应上，

想问一下大家，怎么根据曲线添加标签，能与曲线对应上？

下面是我添加标签的代码，其中this指代zedgraph控件

this.GraphPane.FindNearestPoint(pPoint, out CurveItem nearCurve, out int nearIndex);
if (nearCurve != null)
{
    int Index = nearCurve.YAxisIndex;
    double dbY2 = nearCurve.Points[nearIndex].Y;
    string strY = ",Y"+(Index+ 1).ToString() + ":" + dbY2.ToString();
    this.GraphPane.ReverseTransform(pPoint, out double dbX, out double dbY);
    int iX = (int)dbX;
    int iY = (int)dbY;
    //int iX = (int)this.GraphPane.XAxis.Scale.ReverseTransform(pPoint.X);
    //int iY = (int)this.GraphPane.YAxis.Scale.ReverseTransform(pPoint.Y);
    Point point = new Point(iX, iY);
    if (this.textObjPointMap.ContainsKey(point))
    {
        TextObj text = this.textObjPointMap[point];
        this.textObjPointMap.Remove(point);
        this.GraphPane.GraphObjList.Remove(text);
    }
    else
    {
        TextObj text = new TextObj("X: " + iX +strY, iX, dbY, CoordType.AxisXYScale, AlignH.Left, AlignV.Center);
        text.FontSpec.Border.IsVisible = false;
        text.FontSpec.Fill.IsVisible = true;
        text.FontSpec.Fill.Color = Color.White;
        text.FontSpec.Angle = 30;
        this.textObjPointMap.Add(point, text);
        this.GraphPane.GraphObjList.Add(text);
        this.Invalidate();
    }
}
else
{
    return ;
}

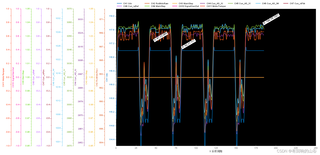

显示效果

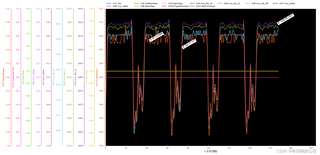

隐藏Y1后显示：

Answer 1

让【道友老李】来帮你解答，本回答参考gpt编写，并整理提供，如果还有疑问可以点击头像关注私信或评论(小黑屋了，无法评论，请私信)。

如果答案让您满意，请采纳、关注，非常感谢！

问题分析：根据提供的代码和效果展示，导致标签与曲线不能对应上的原因是当隐藏或缩放曲线时，标签的位置是基于第一个Y轴坐标绘制的，导致无法正确匹配其他曲线的位置。解决方法是需要根据每条曲线的坐标系来计算标签的位置，保证标签与曲线对应上。 解决方案：

1. 遍历所有曲线，获取每条曲线对应的Y轴索引，然后根据曲线的坐标系计算标签的位置。
2. 在添加标签时，根据每条曲线的Y轴索引来确定标签的位置，使标签与曲线对应上。 代码示例（仅提供伪代码示例）：

foreach (CurveItem curve in this.GraphPane.CurveList)
{
    double dbY2 = curve.Points[nearIndex].Y;
    int Index = curve.YAxisIndex;
    string strY = ", Y" + (Index + 1).ToString() + ": " + dbY2.ToString();
    // 根据当前曲线的坐标系计算标签位置
    // 注意：需要根据曲线的坐标系计算实际位置，此处为伪代码示例
    double dbX = CalculateXPosition(pPoint, curve);
    double dbY = CalculateYPosition(pPoint, curve);
    TextObj text = new TextObj("X: " + dbX + strY, dbX, dbY, CoordType.AxisXYScale, AlignH.Left, AlignV.Center);
    // 设置标签样式等
    // ...
    this.GraphPane.GraphObjList.Add(text);
    this.Invalidate();
}

通过根据每条曲线的坐标系计算标签的位置，可以确保标签与曲线对应上，即使对曲线进行处理（如隐藏、移动、缩放）也能正确显示标签。
