关于#stm32#的问题：智能桌宠烧录代码

Question

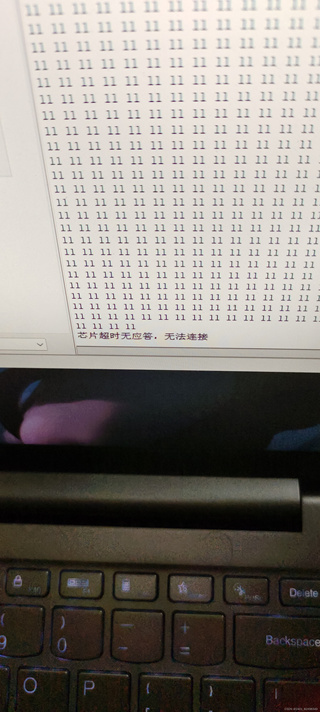

用的是flymcu,一直都是这个样子，求各位指点一下实在是找不到毛病在哪里

Answer 1

很高兴在 CSDN 上回答你的问题，本次回答使用 【豆包】让我们一起探讨，找到解决问题的最佳方案吧。

以下是一些可能导致FlyMcu烧录出现问题并一直显示类似“芯片超时无应答，无法连接”的原因及解决方法：

硬件连接方面

• 检查串口线
  • 连接可靠性：确保串口线连接稳固，没有松动。有时候接触不良会导致通信故障。
  • 线的质量：尝试更换一根质量可靠的串口线，劣质的串口线可能存在信号传输问题。
• 检查目标芯片供电
  • 电源稳定性：确认目标STM32芯片供电正常且稳定。可以使用万用表测量芯片的供电引脚电压是否在正常范围内（一般为3.3V）。
  • 电源滤波：如果电源有较大纹波等干扰，可能影响芯片正常通信，可以在电源引脚处增加适当的滤波电容。

软件设置方面

• FlyMcu设置
  • 串口号选择正确：在FlyMcu软件中，要选择电脑上实际连接的串口号，可以在设备管理器中查看。
  • 波特率设置：通常STM32的串口烧录波特率设置为115200，检查FlyMcu中的波特率设置是否正确。
  • 校验位等参数：一般设置为无校验位、8位数据位、1位停止位。
• 芯片配置
  • BOOT引脚设置：对于STM32芯片，需要将BOOT引脚设置为正确的烧录模式。例如，对于大容量STM32F103系列，一般将BOOT0置1，BOOT1置0进入串口烧录模式。烧录完成后再将BOOT0置0回到正常运行模式。

其他可能的问题

• 芯片损坏
  • 现象及判断：如果上述所有方面都检查无误，但仍然无法连接烧录，有可能是芯片本身损坏。可以尝试更换一块新的同型号芯片进行测试。
  • 案例：曾经有一个项目中，STM32F103C8T6芯片在经过一次电源反接误操作后，就一直出现烧录无应答的情况，更换新芯片后问题解决。

以下是一个正确的FlyMcu烧录代码的基本流程代码示例（以STM32F103系列为例）：

#include "stm32f10x.h"

// 主函数
int main(void)
{
    // 初始化相关外设代码（例如LED引脚配置等）
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC, &GPIO_InitStructure);

    while(1)
    {
        // 主循环代码，例如闪烁LED
        GPIO_SetBits(GPIOC, GPIO_Pin_13);
        for(int i = 0; i < 1000000; i++);
        GPIO_ResetBits(GPIOC, GPIO_Pin_13);
        for(int i = 0; i < 1000000; i++);
    }
}

在使用FlyMcu烧录时，确保上述代码编译生成的.hex文件路径正确配置在FlyMcu软件中，并且按照上述的硬件和软件设置要求进行操作。
