为什么我的步进电机会先反转后正转

Question

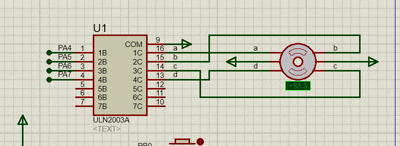

为什么我的步进电机会先反转后正转？使用stm32驱动28byj步进电机就成这样了

电机代码

void Motor_RotateByStep(RotDirection direction, uint32_t step, uint16_t Delay_Time_xms)
{
    for (uint32_t i = 0; i < step; i ++)
    {
        if (direction == Foreward)    // 电机正传
        {
            StepNum ++;
            if (StepNum > 4)
            {
                StepNum = 1;
            }
        }
        else if (direction == Reversal)    // 电机反转
        {
            StepNum --;
            if (StepNum < 1)
            {
                StepNum = 4;
            }
        }
        Motor_SingleStep(StepNum, Delay_Time_xms);
    }
    Motor_Stop();
    return;

}

void Motor_SingleStep(uint8_t Step_Num, uint16_t Delay_Time_xms)
{
    switch(Step_Num)
    {
        case 1:        // A
            GPIO_WriteBit(Motor_port1, Motor_A1, Bit_SET);
            GPIO_WriteBit(Motor_port1, Motor_B1 | Motor_C1 | Motor_D1, Bit_RESET);

        break;
        case 2:        // B
            GPIO_WriteBit(Motor_port1, Motor_B1, Bit_SET);
            GPIO_WriteBit(Motor_port1, Motor_A1 | Motor_C1 | Motor_D1, Bit_RESET);
        break;
        case 3:        // C
            GPIO_WriteBit(Motor_port1, Motor_C1, Bit_SET);
            GPIO_WriteBit(Motor_port1, Motor_A1 | Motor_B1 | Motor_D1, Bit_RESET);
        break;
        case 4:        // D
            GPIO_WriteBit(Motor_port1, Motor_D1, Bit_SET);
            GPIO_WriteBit(Motor_port1, Motor_A1 | Motor_B1 | Motor_C1, Bit_RESET);
        break;
        default: break;
    }
    delay_ms(Delay_Time_xms);    // 延时，控制电机速度
    //Motor_Stop();                // 断电，防止电机过热
}

主函数

    KEY_Init();
    Motor_Init();
    SysTick_Init();
    Motor_RotateByStep(Foreward ,2,10000);

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

根据你的描述和提供的代码，步进电机在开始时会反转然后才正转。这可能是由于StepNum的初始值设置不当或者在Motor_RotateByStep函数中没有正确处理方向变化。让我们逐步分析问题并提出解决方案。

分析问题

1. StepNum的初始值：

   • StepNum变量用于跟踪当前步进电机的状态。如果StepNum的初始值不正确，可能会导致电机在开始时的行为不符合预期。

2. StepNum的更新逻辑：

   • 在Motor_RotateByStep函数中，StepNum在正转和反转时的更新逻辑可能存在问题。例如，当direction为Reversal时，StepNum递减，但如果StepNum已经为1，则将其设置为4。这可能导致电机在某些情况下出现反转行为。

解决方案

1. 确保StepNum的初始值正确：

   • 确保在初始化时将StepNum设置为正确的初始值。通常，步进电机的初始状态应该是第一步（即StepNum为1）。

2. 调整StepNum的更新逻辑：

   • 修改StepNum的更新逻辑，以确保在正转和反转时都能正确地移动到下一个或上一个步骤。

修改后的代码

// 初始化StepNum
uint8_t StepNum = 1;

void Motor_RotateByStep(RotDirection direction, uint32_t step, uint16_t Delay_Time_xms)
{
    for (uint32_t i = 0; i < step; i++)
    {
        if (direction == Foreward)    // 电机正传
        {
            StepNum = (StepNum % 4) + 1; // 确保StepNum在1到4之间循环
        }
        else if (direction == Reversal)    // 电机反转
        {
            StepNum = (StepNum - 2) % 4 + 1; // 确保StepNum在1到4之间循环
        }
        Motor_SingleStep(StepNum, Delay_Time_xms);
    }
    Motor_Stop();
    return;
}

void Motor_SingleStep(uint8_t Step_Num, uint16_t Delay_Time_xms)
{
    switch (Step_Num)
    {
        case 1:        // A
            GPIO_WriteBit(Motor_port1, Motor_A1, Bit_SET);
            GPIO_WriteBit(Motor_port1, Motor_B1 | Motor_C1 | Motor_D1, Bit_RESET);
            break;
        case 2:        // B
            GPIO_WriteBit(Motor_port1, Motor_B1, Bit_SET);
            GPIO_WriteBit(Motor_port1, Motor_A1 | Motor_C1 | Motor_D1, Bit_RESET);
            break;
        case 3:        // C
            GPIO_WriteBit(Motor_port1, Motor_C1, Bit_SET);
            GPIO_WriteBit(Motor_port1, Motor_A1 | Motor_B1 | Motor_D1, Bit_RESET);
            break;
        case 4:        // D
            GPIO_WriteBit(Motor_port1, Motor_D1, Bit_SET);
            GPIO_WriteBit(Motor_port1, Motor_A1 | Motor_B1 | Motor_C1, Bit_RESET);
            break;
        default:
            break;
    }
    delay_ms(Delay_Time_xms);    // 延时，控制电机速度
    //Motor_Stop();                // 断电，防止电机过热
}

说明

• StepNum初始化：在全局范围内初始化StepNum为1。
• StepNum更新逻辑：
  • 正转时，使用 (StepNum % 4) + 1 确保StepNum在1到4之间循环。
  • 反转时，使用 (StepNum - 2) % 4 + 1 确保StepNum在1到4之间循环。

通过这些修改，可以确保步进电机在正转和反转时都能按照预期顺序移动。
