comsol迷你拓扑光子晶体的时域传输

Question

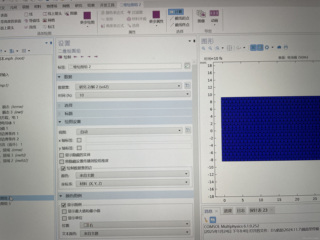

comsol迷你拓扑光子晶体的时域传输，用了一个连续场sin（2pif*t），但是没有实现传输是什么原因，请教一下？

Answer 1

很高兴在 CSDN 上回答你的问题，本次回答使用 【豆包】让我们一起探讨，找到解决问题的最佳方案吧。

以下是关于在COMSOL中使用连续场 `sin(2*pi*f*t)` 进行迷你拓扑光子晶体时域传输但未实现传输的可能原因及解决方法：

可能原因及解决办法

• 边界条件设置问题
  • 错误原因： 边界条件设置不当可能导致光无法在光子晶体中正常传输。例如，如果边界设置为理想电边界（PEC）或理想磁边界（PMC），可能会反射或截止光的传播。
  • 解决方法：检查并调整边界条件，通常对于光子晶体的边界可以设置为散射边界条件（SBC）或完美匹配层（PML）以模拟光的无反射传输和吸收。
• 材料参数设置错误
  • 错误原因： 光子晶体的介电常数、磁导率等材料参数设置错误可能影响光的传播特性。
  • 解决方法：仔细检查材料参数的定义，确保其符合实际物理模型。比如对于拓扑光子晶体，其特殊的拓扑性质可能依赖于特定的材料参数分布。
• 网格划分不合理
  • 错误原因：粗糙或不合理的网格划分可能导致数值误差，影响光的传输模拟。
  • 解决方法：细化网格，尤其是在光子晶体结构复杂或场变化剧烈的区域，重新划分网格并观察结果变化。
• 频率设置问题
  • 错误原因：所设置的频率 f 不在光子晶体的传输频段内，导致光无法有效传输。
  • 解决方法：进行频域扫描或根据理论计算确定光子晶体的传输频段，调整输入频率到合适的范围内。

案例及代码示例

以下是一个简单的COMSOL代码框架用于模拟光子晶体的时域传输，假设光子晶体为一维结构：

// 几何模型构建
model.geom.create('geom1', 2);
model.geom('geom1').create('blk1', 'Block');
model.geom('geom1').feature('blk1').set('size', {'xmin': -1, 'xmax': 1, 'ymin': -0.5, 'ymax': 0.5});

// 材料参数设置（以介电常数为例）
model.material.create('mat1');
model.material('mat1').propertyGroup('def').create('epsilonr', 'Relative permittivity');
model.material('mat1').propertyGroup('def').feature('epsilonr').set('epsilonr', 12);

// 物理场设置（电磁波，时域）
model.physics.create('emw', 'Electromagnetic Waves, Time Explicit');
model.physics('emw').feature('waveeqn1').set('epsilonr', 'mat1.epsilonr');

// 边界条件设置（PML边界）
model.physics('emw').create('pml1', 'PML');
model.physics('emw').feature('pml1').selection('geom1').set({'xmin': true, 'xmax': true});

// 激励源设置（连续场sin(2*pi*f*t)）
model.physics('emw').create('port1', 'Port');
model.physics('emw').feature('port1').set('Z0', 377);
model.physics('emw').feature('port1').set('E0', 'sin(2*pi*f*t)');

// 网格划分
model.mesh.create('mesh1', 'Mesh');
model.mesh('mesh1').run();

// 求解器设置及求解
model.study.create('std1', 'Transient');
model.study('std1').feature('tstep1').set('tlist', linspace(0, 10/f, 1000));
model.study('std1').run();

// 后处理（观察传输情况）
model.result.create('pg1', 'Plot Group');
model.result('pg1').create('surf1', 'Surface');
model.result('pg1').run();

在上述代码中： - 注意检查 model.material 中的材料参数设置是否正确。 - 检查 model.physics('emw').feature('port1').set('E0', 'sin(2*pi*f*t)') 中的频率 f 是否合适。 - 确认 model.physics('emw').create('pml1', 'PML') 的PML边界条件设置是否满足需求。

通过逐步排查上述可能原因，并参考上述案例代码进行相应调整，有望解决光在迷你拓扑光子晶体中无法传输的问题。
