DDR控制器多RANK关键信号如何连接

Question

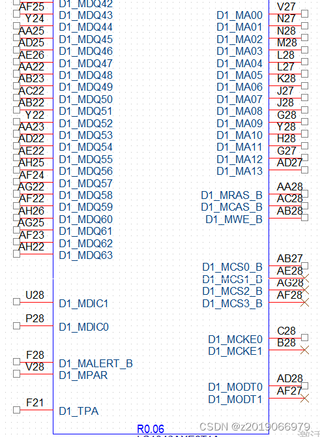

对于一个DDR控制器有4个CS片选信号，2个CKE使能，2个CK时钟，2个ODT。

问题1：最大应用场景连接4个RANK时，4个CS可以分别连接，其它几个信号怎么连接呢(CKE,CK,ODT)？

问题2：另外如何确定这个控制器能连接最大内存容量是多少？

谢谢回复

Answer 1

让【道友老李】来帮你解答，本回答参考gpt编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

### 问题分析 为了回答您的问题，我们需要深入了解DDR控制器的相关信号特性以及如何连接多个RANK。这将包括CS、CKE、CK和ODT信号的连接方式。

问题1：连接4个RANK时的信号连接方式

信号介绍

• CS (Chip Select): 用于选择特定的内存芯片。
• CKE (Clock Enable): 控制内存芯片的工作状态，包括休眠和激活模式。
• CK (Clock): 内存的时钟信号，同步所有的操作。
• ODT (On-Die Termination): 控制片上终端的信号，用于信号完整性。

连接方式

1. CS信号：4个CS信号可以直接连接至4个RANK，每个RANK对应一个CS。

RANK0 ----> CS0
RANK1 ----> CS1
RANK2 ----> CS2
RANK3 ----> CS3

1. CKE信号：可将两个CKE信号连接至两个RANK组。比如，RANK0和RANK1连接到CKE0，RANK2和RANK3连接到CKE1。

RANK0 ----> CKE0
RANK1 ----> CKE0
RANK2 ----> CKE1
RANK3 ----> CKE1

1. CK时钟信号：同样，也可以将两个CK信号连接到两个RANK组，使其共享时钟信号。比如，RANK0和RANK1共享CK0，RANK2和RANK3共享CK1。

RANK0 ----> CK0
RANK1 ----> CK0
RANK2 ----> CK1
RANK3 ----> CK1

1. ODT信号：ODT信号可以根据需求分配，可以将每个RANK的ODT信号独立控制，或者将它们统一管理。如果选择统一管理，可以将两个ODT信号连接到两个RANK组。

RANK0 ----> ODT0
RANK1 ----> ODT0
RANK2 ----> ODT1
RANK3 ----> ODT1

问题2：确定最大内存容量

DDR控制器的最大内存容量通常由以下几个因素决定： 1. 每个RANK的位宽（比如，64位）。 2. 内存芯片的容量（如每个芯片的字节数）。 3. RANK的数量。

示例计算

假设每个RANK的容量为8GB，每个RANK有4个芯片，RANK的位宽为64位。 - 每个RANK的容量 = 8GB - RANK的数量 = 4 - 总内存容量 = 每个RANK的容量 × RANK的数量

总内存容量 = 8GB × 4 = 32GB

因此，这个控制器在连接4个RANK时，最大可以支持32GB的内存。

总结

在连接4个RANK的情况下，您可以将CS、CKE、CK和ODT信号按照上述方式进行连接。最大内存容量的计算则依赖于每个RANK的容量及数量，通过简单的乘法关系得出。希望这些信息对您有帮助！如果还有其他疑问，请随时提问。
