stm32f103c8t6怎么控制继电器达到控制水泵的效果

Question

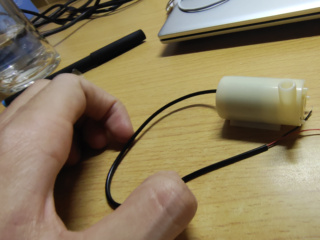

目前我有一个直流小水泵，还有一个4路光耦隔离继电器模块，请问要怎么编程？

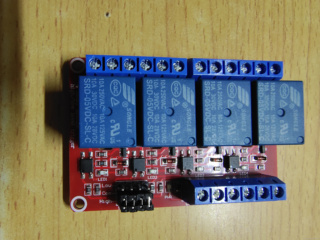

请问我的接线有问题吗：DC+接单片机正极，DC-接单片机负极，IN口接IO口，水泵接的是COM和NC

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解答

你想使用 STM32F103C8T6 控制继电器来控制水泵，继电器模块是 4 路光耦隔离继电器。下面是基本的控制流程：

1. 使继电器模块的 IN口连接到 STM32 的 IO口。
2. 通过 STM32 的 C 语言编程，控制继电器模块的 IN口高低电平来控制继电器的状态。
3. 使继电器模块的 COM口连接到水泵的正极，NC口连接到水泵的负极。

你的接线基本正确，但是需要注意以下几点：

• DC+ 和 DC- 应该连接到单片机的 VCC 和 GND。
• IN口应该连接到单片机的 IO口，例如 PA0 或 PB0。
• COM 和 NC 应该连接到水泵的正极和负极。

下面是一个简单的示例代码，使用 STM32 的 GPIO 模块控制继电器：

#include "stm32f1xx_hal.h"

int main(void) {
    // 初始化 GPIO
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.Pin = GPIO_PIN_0; // IN口
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 设置继电器的状态
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET); // 设置继电器为开启状态
    // 或者
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET); // 设置继电器为关闭状态

    return 0;
}

请注意，这只是一个简单的示例代码，实际实现中可能需要考虑更多的因素，例如继电器的工作电压、水泵的工作电压、继电器的工作频率等。
