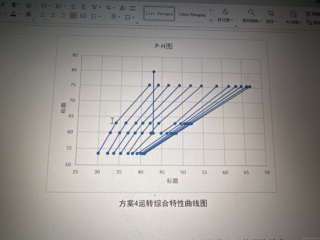

水轮机运转综合特性曲线两效率线之间的面积怎么用电脑算出来

Question

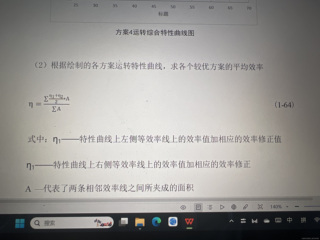

利用电脑计算该图中两效率线之间所夹成的面积，图中有12条线，那条竖直的线是效率线制线，不是效率线，所以不用看他，只需要求11个效率线所夹成的面积即可

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 首先要明确需要计算的是11条效率线之间所夹的面积。
   - 关键在于获取这些效率线的相关数据点，然后运用合适的数值积分方法来计算面积。
2. 解决方案：
   - 假设已经获取了这些效率线的数据点，以二维坐标形式表示，例如每条效率线有一系列的((x,y))坐标对。
   - 可以使用数值积分中的梯形积分法来计算面积。梯形积分法的基本思想是将曲线下的面积分割成多个小梯形，然后求和。
   - 具体步骤如下：
   • 对于相邻的两条效率线，设它们的数据点分别为((x_1,y_1))和((x_2,y_2))（这里(x)值相同，因为是在同一横坐标位置比较不同效率线的(y)值）。
   • 对于这两条效率线之间的面积，通过梯形面积公式(A=\frac{1}{2}(y_1 + y_2)\Delta x)来计算每个小梯形的面积，其中(\Delta x)是相邻数据点之间的横坐标间隔（假设为常数）。
   • 对于所有相邻效率线之间的面积进行累加。
   • 以下是一个简单的Python代码示例，假设数据点存储在一个嵌套列表中，每个子列表表示一条效率线的((x,y))数据点：

efficiency_lines = [[(x1,y11),(x2,y12),(x3,y13),...],[(x1,y21),(x2,y22),(x3,y23),...],...] # 示例数据
dx = 1 # 假设横坐标间隔为1
total_area = 0
for i in range(len(efficiency_lines)-1):
    line1 = efficiency_lines[i]
    line2 = efficiency_lines[i+1]
    for j in range(len(line1)):
        y1 = line1[j][1]
        y2 = line2[j][1]
        area = 0.5*(y1 + y2)*dx
        total_area += area
print(total_area)

1. 不同解决方案优缺点：
   - 梯形积分法：
   • 优点：简单直观，易于理解和实现。对于一般的曲线形状有较好的近似效果。
   • 缺点：精度相对有限，特别是对于曲线变化剧烈的情况。
   • 更高级的数值积分方法：
   • 优点：如辛普森积分法等，精度更高，可以更好地逼近曲线下的真实面积。
   • 缺点：实现相对复杂，计算量较大。
2. 总结：
   通过获取效率线的数据点，利用梯形积分法（也可选择其他数值积分方法）对相邻效率线之间的面积进行计算并累加，从而得到11条效率线所夹成的总面积。具体实现可根据编程语言的不同进行相应调整，上述Python代码示例提供了一个基本的计算框架。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
