abaqus复合材料四点弯曲为什么结果中加载柱会直接穿过材料

Question

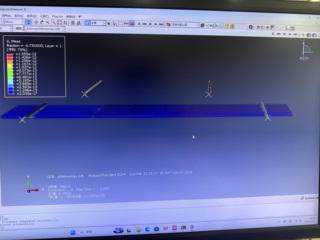

在可视化中没有材料的变形，而是加载柱直接穿过板材留下一点点应力

Answer 1

建议你去看一下地球宫中好：研而有信er ，去系统性的学习一下，不然总会遇到各种各样的问题，耗费时间不说，还没有人指导教学，得不偿失，我之前就在这个博主那里学习过，感觉效果还不错，能帮到你的话，也是我的荣幸
在Abaqus复合材料四点弯曲模拟中，如果加载柱直接穿透板材且板材几乎无变形（仅显示少量应力），这通常是由 接触定义失效 或 边界条件/载荷设置错误 导致的。以下是可能的原因和解决方法：

1. 接触未正确激活
   问题原因
   加载柱与板材之间的接触对（Contact Pair）未正确定义，导致Abaqus无法检测到两者之间的相互作用。

接触属性（如法向行为、摩擦）设置不当，允许穿透。

解决方法
检查接触定义：

确保在Interaction模块中创建了接触对（如Surface-to-Surface接触）。

主面（Master）通常设为加载柱的底面，从面（Slave）设为板材上表面。

设置接触属性：

法向行为选择 硬接触（Hard Contact），不允许穿透。

切向行为可添加摩擦（如μ=0.2）。

启用接触诊断：

在Step模块中，设置Field Output输出接触状态（如CSTATUS、COPEN），检查接触是否生效。

1. 边界条件错误
   问题原因
   板材的边界条件（如支撑约束）未正确施加，导致板材未被固定，加载柱直接推动板材整体移动而非弯曲。

对称边界条件（如对称面约束）缺失，导致模型不稳定。

解决方法
约束支撑区域：

在板材两端支撑点施加简支约束（如Pin或Encastre）。

示例：约束板材底部支撑区域的U1、U2、UR3自由度（根据实际实验设置）。

检查刚体位移：

提交作业后查看.msg文件，若出现NUMERICAL SINGULARITY警告，说明约束不足。

1. 载荷施加方式错误
   问题原因
   位移载荷直接施加在加载柱上，但未通过耦合或分布约束传递到板材。

加载柱与板材之间未建立力学连接。

解决方法
使用耦合约束：

将加载柱的位移载荷通过耦合参考点（Coupling）或分布耦合（Distributing Coupling）传递到板材接触面。

绑定约束（Tie）：

如果加载柱与板材之间需紧密接触，可直接使用Tie约束（但需谨慎，可能不符合实际摩擦条件）。

1. 材料或单元问题
   问题原因
   复合材料的弹性模量输入错误（如过高），导致板材刚度过大，无法变形。

加载柱的材料属性被误设为“刚性体”（Rigid Body），而板材未参与计算。

解决方法
核对材料参数：

检查复合材料的铺层方向（Composite Layup）、弹性模量（如E1, E2, G12）和泊松比。

确保加载柱的材料属性合理（如金属材料需定义塑性）。

检查单元类型：

板材使用适合复合材料的单元（如SC8R壳单元或C3D8实体单元）。

加载柱若为刚性体，需明确其参考点（RP）并施加位移载荷。

1. 分析步设置问题
   问题原因
   静态分析步未收敛，导致接触未激活。

时间步长过大，导致穿透未被检测。

解决方法
调整分析步：

使用Static, General分析步，开启几何非线性（NLgeom=ON）。

减小初始增量步（如从0.1改为0.01），增加最大增量步数。

启用自动稳定：

在Step中设置Stabilization，防止刚体位移导致不收敛。

1. 后处理显示问题
   问题原因
   可能仅显示了加载柱的变形，未激活板材的变形显示。

变形缩放因子（Deformation Scale）过小，导致板材变形不可见。

解决方法
在Visualization模块中：

勾选板材的变形显示（Plot Deformed Shape）。

调整变形缩放因子（如设为Uniform并增大比例）。

快速检查清单
接触：主/从面定义 + 硬接触 + 摩擦。

约束：板材两端固定，避免刚体位移。

载荷：通过耦合或绑定传递位移。

材料：复合材料参数正确，加载柱非刚性体。

单元：板材使用合适单元类型，网格细化。

分析步：小增量步 + 几何非线性。

调试建议
简化模型：先用各向同性材料测试接触和边界条件。

输出接触状态：在Field Output中请求CSTATUS，查看接触是否激活。

查看.msg文件：检查是否有接触或收敛警告。

如果问题仍未解决，可提供模型截图或INP文件关键部分（如接触、边界条件、材料定义），以便进一步分析。
