我做二次谐波的时候看着像是出现了，而且在时域中怎么观察产生的二次谐波

Question

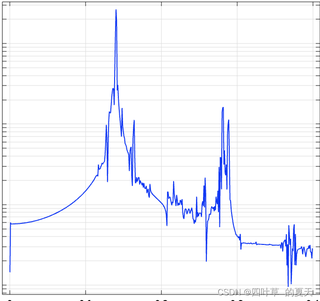

各位佬，我做二次谐波的时候看着像是出现了，但是噪音一样的东西特别大，而且在时域中怎么观察产生的二次谐波，请求指教

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 问题关键点分析：
   - 二次谐波看似出现但伴有大量类似噪音的干扰信号。
   - 如何在时域中准确观察到产生的二次谐波。
2. 解决方案：
   - 关于噪音大的问题：
   • 检查实验系统：
   • 确保信号源的稳定性，信号源输出的信号应该是纯净且频率稳定的。例如，如果是通过函数发生器产生基波信号，要检查其设置参数是否正确，输出幅度是否稳定等。
   • 检查电路连接是否良好，有无松动、短路等情况。比如在电路中，如果有接触不良的地方，可能会引入额外的杂散信号。
   • 滤波处理：
   • 可以使用低通滤波器来滤除高于二次谐波频率的高频噪声。例如，设计一个截止频率略高于二次谐波频率的巴特沃斯低通滤波器。以一个简单的一阶低通滤波器为例，其传递函数为(H(s)=\frac{1}{s + \omega_c})，其中(\omega_c)是截止角频率。在实际应用中，可以根据具体的二次谐波频率来确定(\omega_c)的值。
   • 对于数字信号处理，可以使用数字滤波器。比如在Python中利用SciPy库的信号处理模块来设计和实现数字滤波器。示例代码如下：

import scipy.signal as signal
import numpy as np
import matplotlib.pyplot as plt

# 生成含有噪声的信号
fs = 1000  # 采样频率
t = np.linspace(0, 1, fs, endpoint=False)
f1 = 50  # 基波频率
signal_original = np.sin(2 * np.pi * f1 * t)
noise = 0.5 * np.random.randn(len(t))
signal_noisy = signal_original + noise

# 设计低通滤波器
b, a = signal.butter(4, 2 * f1 * 2 / fs, 'low')  # 4阶低通滤波器，截止频率为2倍基波频率

# 滤波
signal_filtered = signal.lfilter(b, a, signal_noisy)

plt.figure()
plt.plot(t, signal_noisy, label='Noisy Signal')
plt.plot(t, signal_filtered, label='Filtered Signal')
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
plt.title('Low - pass Filtering')
plt.legend()
plt.show()

• 在时域中观察二次谐波：
  • 数据采集：
  • 使用示波器等设备采集包含基波和二次谐波的信号。确保示波器的采样频率足够高，以准确捕捉信号的变化。例如，如果基波频率是(f_1)，那么采样频率至少要达到(10f_1)以上，以避免混叠现象。
  • 信号分析：
  • 在采集到的时域信号中，基波信号的频率是(f_1)，其周期(T_1 = 1/f_1)。二次谐波的频率是(2f_1)，周期(T_2 = 1/(2f_1))。
  • 通过观察信号的周期性来初步判断二次谐波。例如，如果发现信号中存在周期为基波周期一半的成分，那么很可能就是二次谐波。
  • 可以对采集到的时域信号进行傅里叶变换，以更准确地分析信号的频率成分。在Python中，可以使用numpy的fft函数。示例代码如下：

import numpy as np
import matplotlib.pyplot as plt

# 假设已经采集到了时域信号data
n = len(data)
f = np.fft.fftfreq(n, 1/fs)  # fs为采样频率
fft_data = np.fft.fft(data)

plt.figure()
plt.plot(f[:n//2], 2.0/n * np.abs(fft_data[:n//2]))
plt.xlabel('Frequency (Hz)')
plt.ylabel('Amplitude')
plt.title('Frequency Spectrum')
plt.show()

   - 从频谱图中可以清晰地看到基波和二次谐波的频率位置及幅度，从而更准确地确定二次谐波的存在及特征。

1. 多种解决方案优缺点：
   - 检查实验系统：
   • 优点：从源头排查问题，能够解决由于系统不稳定或连接不良等硬件问题导致的噪音干扰，是一种较为根本的解决方法。
   • 缺点：需要对整个实验系统进行细致检查，比较耗时，且可能需要一定的专业知识来判断硬件是否存在故障。
   • 滤波处理：
   • 优点：相对简单直接，可以有效去除高于特定频率的噪声，对于突出二次谐波信号有很大帮助。
   • 缺点：设计滤波器需要一定的理论知识，并且如果滤波器设计不当，可能会影响二次谐波信号本身的形状和幅度等特征。
   • 基于傅里叶变换的信号分析：
   • 优点：能够精确地分析信号的频率成分，准确判断二次谐波的频率和幅度等信息，为进一步研究和验证二次谐波提供有力手段。
   • 缺点：傅里叶变换计算量较大，对于大数据量的信号处理可能会耗费较多时间，并且对采样频率等参数有一定要求。
2. 总结：
   - 首先要排查实验系统的稳定性和连接情况，减少外部干扰导致的噪音。然后可以通过滤波处理去除高频噪声，更好地观察二次谐波信号。最后利用傅里叶变换等方法在时域和频域中准确分析二次谐波的特征，以确定其是否真正产生以及其具体参数。

针对二次谐波实验中出现的噪音大以及准确观察二次谐波的问题，需要从实验系统、信号处理等多方面入手，综合运用硬件检查、滤波和信号分析等方法来解决。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
