qgis导入CAD文件时显示不完全

Question

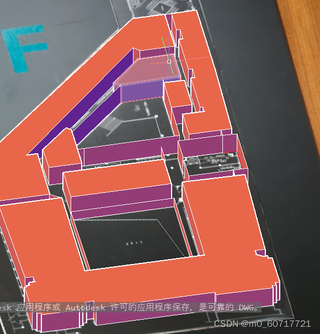

我在cad中显示：

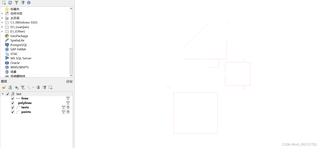

但是将文件导入到QGIS后，显示：

想请问一下这个问题该怎么解决

Answer 1

让【道友老李】来帮你解答，本回答参考gpt编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

根据您提供的情况，可能是由于CAD文件在导入到QGIS后出现了坐标系不匹配导致的显示问题。您可以尝试以下解决方案：

1. 确保CAD文件和QGIS项目都采用相同的坐标参考系统（CRS）。您可以在QGIS中查看项目属性，设置正确的坐标系。
2. 尝试使用投影变换工具将CAD文件中的坐标转换成QGIS项目所使用的坐标系。 下面是一个使用PyQGIS实现投影变换的示例代码：

from qgis.core import QgsProject, QgsCoordinateReferenceSystem, QgsVectorLayer
# 加载CAD文件
cad_file = "path_to_your_cad_file.dwg"
layer = QgsVectorLayer(cad_file, "CAD Layer", "ogr")
# 设置CAD文件的坐标参考系统
layer.setCrs(QgsCoordinateReferenceSystem("EPSG:XXXXX"))  # 替换成CAD文件的坐标系
# 设置QGIS项目的坐标参考系统
project = QgsProject.instance()
project.setCrs(QgsCoordinateReferenceSystem("EPSG:XXXXX"))  # 替换成QGIS项目的坐标系
# 将CAD文件进行投影变换
processing.run("native:reprojectlayer", {
    'INPUT': layer,
    'TARGET_CRS': QgsCoordinateReferenceSystem("EPSG:XXXXX"),  # 替换成QGIS项目的坐标系
    'OUTPUT': "path_to_save_transformed_file.shp"
})
# 加载投影变换后的文件
transformed_layer = QgsVectorLayer("path_to_save_transformed_file.shp", "Transformed CAD Layer", "ogr")
if not transformed_layer.isValid():
    print("Failed to load the transformed layer")
else:
    project.addMapLayer(transformed_layer)

请根据实际情况替换示例代码中的路径和坐标系。希望这能帮助您解决显示问题。
