Solidworks提示生成厚度为零的实体

Question

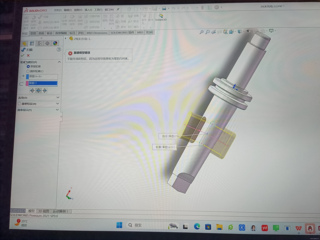

为什么会出现图片上这种情况呀？为什么会出现厚度为零的实体呢，我这个草图是封闭的，是一个直槽口，我真的检查不出来到底是哪里出错了

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 草图封闭但生成了厚度为零的实体。这可能是由于草图的某些几何元素、特征操作设置或软件的相关参数配置等原因导致。
2. 解决方案：
   - 检查草图几何：
   • 虽然草图看似封闭，但可能存在微小的间隙或重叠部分。放大草图仔细检查，比如在直槽口的连接处是否有多余的线段或未完全连接到位的情况。可以使用草图的几何检查工具，如SolidWorks中的“检查草图合法性”功能，它会指出草图中可能存在的问题，如开放环、重叠线段等。
   • 检查特征操作：
   • 确认拉伸等生成实体厚度的特征设置。在拉伸特征中，检查拉伸的方向是否正确，拉伸的终止条件是否符合预期。例如，如果拉伸方向设置错误，可能导致拉伸的深度为零，看起来就像厚度为零的实体。另外，要注意拉伸的起始面和终止面的选择是否准确。
   • 查看是否有其他特征与拉伸特征相互作用影响了最终结果。比如是否有其他特征对拉伸的草图进行了修剪或改变，导致拉伸的有效部分为零。
   • 检查软件参数：
   • 检查SolidWorks的系统选项中的草图和特征相关参数。例如，草图的精度设置可能会影响草图的绘制和后续特征生成。如果精度设置过高，可能会导致一些看似封闭的草图实际上存在微小的不连续，从而影响实体生成。可以适当调整草图和特征的精度参数，然后重新生成实体，看是否能解决问题。
3. 不同解决方案的优缺点：
   - 检查草图几何：
   • 优点：直接针对草图本身进行检查，能直观地发现草图绘制中可能存在的几何问题，是最基础且有效的排查方法。
   • 缺点：对于复杂草图，人工检查可能比较耗时，容易遗漏一些微小问题。
   • 检查特征操作：
   • 优点：从特征生成的角度分析，能快速定位到特征设置是否有误，对于常见的因特征参数错误导致的问题排查效率较高。
   • 缺点：需要对每个相关特征的参数和操作有清晰的了解，否则可能忽略一些隐藏的相互作用关系。
   • 检查软件参数：
   • 优点：可以从系统层面查找可能影响整个模型生成的参数设置问题，对于一些系统性原因导致的问题有很好的排查效果。
   • 缺点：参数设置较多，需要对软件的各项参数有一定了解，排查起来可能比较繁琐，且不一定能直接确定是哪个参数导致的问题。
4. 总结：
   出现SolidWorks提示生成厚度为零的实体，主要从草图几何、特征操作和软件参数这几个方面进行检查。通过仔细排查这些方面的问题，通常能够找到导致该问题的原因并解决。在实际排查过程中，可能需要综合运用多种方法，逐步缩小问题范围，最终确定并解决问题。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
