hysys动态模拟怎么做

Question

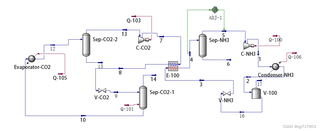

目前想稳态模拟转动态模拟，添加pid控制器，怎么添加，添加多少个合适

Answer 1

让【道友老李】来帮你解答，本回答参考gpt编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

在稳态模拟中添加PID控制器是为了使系统在达到稳定状态后能够更快速地响应外部干扰或控制信号的变化。PID控制器是一种常用的自动控制器，由比例项（P）、积分项（I）和微分项（D）组成，可以根据系统的实际需求来调节PID参数。 要在转动态模拟中添加PID控制器，首先需要确定转动系统的传递函数，并根据传递函数设计出适用的PID控制器。根据传递函数的特点和系统要求，可以决定是否需要添加多个PID控制器。一般来说，如果系统具有多个输入或输出、复杂的动态特性或控制要求更高，可能需要添加多个PID控制器。 以下是一个简单的示例代码，演示了如何在转动系统中添加一个PID控制器：

import control as ctl
import numpy as np
import matplotlib.pyplot as plt
# 定义转动系统的传递函数
num = [1]
den = [1, 2, 1]
sys = ctl.TransferFunction(num, den)
# 设计PID控制器
Kp = 1.0
Ki = 0.5
Kd = 0.1
pid = ctl.TransferFunction([Kd, Kp, Ki], [1, 0])
# 添加PID控制器
sys_pid = ctl.feedback(sys*pid)
# 绘制系统响应曲线
t = np.linspace(0, 10, 1000)
t, y = ctl.step_response(sys_pid, T=t)
plt.plot(t, y)
plt.xlabel('Time')
plt.ylabel('Response')
plt.title('Step Response with PID Controller')
plt.show()

在这个示例中，我们定义了一个一阶系统的传递函数，并设计了一个PID控制器，然后将PID控制器添加到系统中。最后绘制了系统在加入PID控制器后的步跃响应曲线。 根据实际的系统需求和性能要求，您可以根据这个示例代码进行修改和调整，以达到最优的控制效果。如果遇到问题或需要进一步的帮助，请随时告诉我。

Answer 2

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 从稳态模拟转换到动态模拟是关键步骤，需要熟悉Hysys软件的相关操作流程。
   - 添加PID控制器涉及到对控制回路的设计和参数设置，要根据具体的工艺流程和控制要求来确定合适的数量和参数。
2. 解决方案：
   - 从稳态模拟转动态模拟：
   • 在Hysys中打开已有的稳态模拟文件。
   • 点击菜单栏中的“Simulation”，选择“Convert to Dynamics”。按照提示进行一些必要的设置，例如初始条件的定义等，即可完成从稳态到动态的转换。
   • 添加PID控制器：
   • 进入动态模拟界面后，找到需要添加控制回路的单元操作或物流节点。
   • 例如，对于一个精馏塔，如果要控制塔顶产品的浓度，可以在塔顶产品物流上右键点击，选择“Control…”。
   • 在弹出的控制设置窗口中，选择“PID Controller”。
   • 设置PID控制器的参数，如比例系数（Kp）、积分时间（Ti）、微分时间（Td）。这些参数的设置通常需要根据实际的控制效果进行调试。比如，比例系数Kp影响控制作用的强弱，增大Kp会使响应加快，但可能导致系统不稳定；积分时间Ti用于消除稳态误差，Ti过大消除误差慢，Ti过小可能引起系统振荡；微分时间Td用于抑制系统的超调，Td过大可能使系统响应迟钝。
   • 确定PID控制器数量：
   • 这取决于具体的工艺流程和控制要求。一般来说，对于关键的操作变量，如温度、压力、流量、浓度等，都需要设置相应的控制回路。
   • 例如，在一个复杂的化工生产流程中，可能需要对反应器的温度、压力进行控制，对精馏塔的塔顶塔底温度、回流比等进行控制，对物料的进料流量进行控制等。每个关键变量可能都需要一个或多个PID控制器来实现精确控制。比如，在控制精馏塔的塔顶温度时，可能需要一个基于塔顶产品温度反馈的PID控制器来调节冷凝器的冷却介质流量；同时，还可能需要一个基于塔釜温度反馈的PID控制器来调节再沸器的加热量，以保证整个精馏塔的稳定运行。
3. 多种解决方案及优缺点：
   - 手动逐个添加PID控制器：
   • 优点：对每个控制回路有更精细的控制，可以根据具体情况单独设置参数，适用于对控制要求较高、工艺流程复杂的系统。
   • 缺点：操作较为繁琐，需要对每个关键变量进行分析和设置，容易遗漏某些控制回路，而且调试过程中工作量较大。
   • 使用自动化的控制策略生成工具（如果Hysys有相关功能）：
   • 优点：可以快速生成一些基本的控制回路，减少手动设置的工作量，提高效率。
   • 缺点：生成的控制策略可能不能完全符合实际需求，还需要人工进行调整和优化，而且对于一些特殊的工艺流程可能不适用。
4. 总结：
   - 从稳态模拟转动态模拟并添加PID控制器需要熟悉Hysys软件的操作。确定PID控制器数量要依据工艺流程的关键变量和控制要求。手动添加PID控制器虽繁琐但能精细控制，自动化工具可提高效率但需人工优化。在实际操作中，需根据具体情况选择合适的方法，并通过不断调试来优化控制效果。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。

Answer 3

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

# HYSYS动态模拟与PID控制器添加指南

从稳态模拟转为动态模拟的基本步骤

1. 准备稳态模拟：

   • 确保您的稳态模型已经收敛且运行正常
   • 检查所有流股和单元操作都已正确设置

2. 转换为动态模式：

   • 在HYSYS菜单栏选择"Simulation" > "Dynamic Mode"
   • 系统会提示您保存稳态模拟，确认后进入动态模式

3. 设置动态参数：

   • 定义压力驱动或流量驱动的动态模拟类型
   • 设置设备尺寸参数（如容器体积、管道长度等）

添加PID控制器的步骤

1. 添加PID控制器：

   // 在动态模式下：
   // 1. 点击"Flowsheet" > "Add Operation"
   // 2. 选择"Controllers" > "PID Controller"
   // 3. 将控制器拖放到流程图上


2. 配置PID控制器：

   • 右键点击PID控制器选择"Configure"
   • 设置PV（过程变量）、OP（输出变量）和SP（设定值）
   • 调整PID参数（比例、积分、微分时间）

确定PID控制器数量的原则

1. 关键控制回路：

   • 每个关键工艺参数（如温度、压力、液位、流量）通常需要一个PID控制器
   • 常见需要控制的参数：
     • 分离器液位
     • 反应器温度
     • 系统压力
     • 关键流量

2. 经验法则：

   • 每个独立控制目标需要一个PID
   • 避免过度控制（太多控制器可能导致系统不稳定）
   • 通常一个简单单元操作需要1-3个PID控制器

PID参数整定建议

1. 初始参数设置：

   // 典型初始值（可根据实际情况调整）：
   - 比例增益(P): 0.5-2.0
   - 积分时间(I): 0.1-1.0分钟
   - 微分时间(D): 0（初始时可设为0，需要时再添加）


2. 整定方法：

   • 使用HYSYS自带的"Tune"功能进行自动整定
   • 或手动调整观察系统响应

动态模拟调试技巧

1. 从慢速动态开始，逐步提高模拟速度
2. 一次添加一个控制器并测试其效果
3. 使用趋势图监控关键变量
4. 注意控制器之间的相互作用

如果您需要针对特定流程的更详细指导，请提供更多关于您模拟系统的信息。
