51单片机4*4按键矩阵

Question

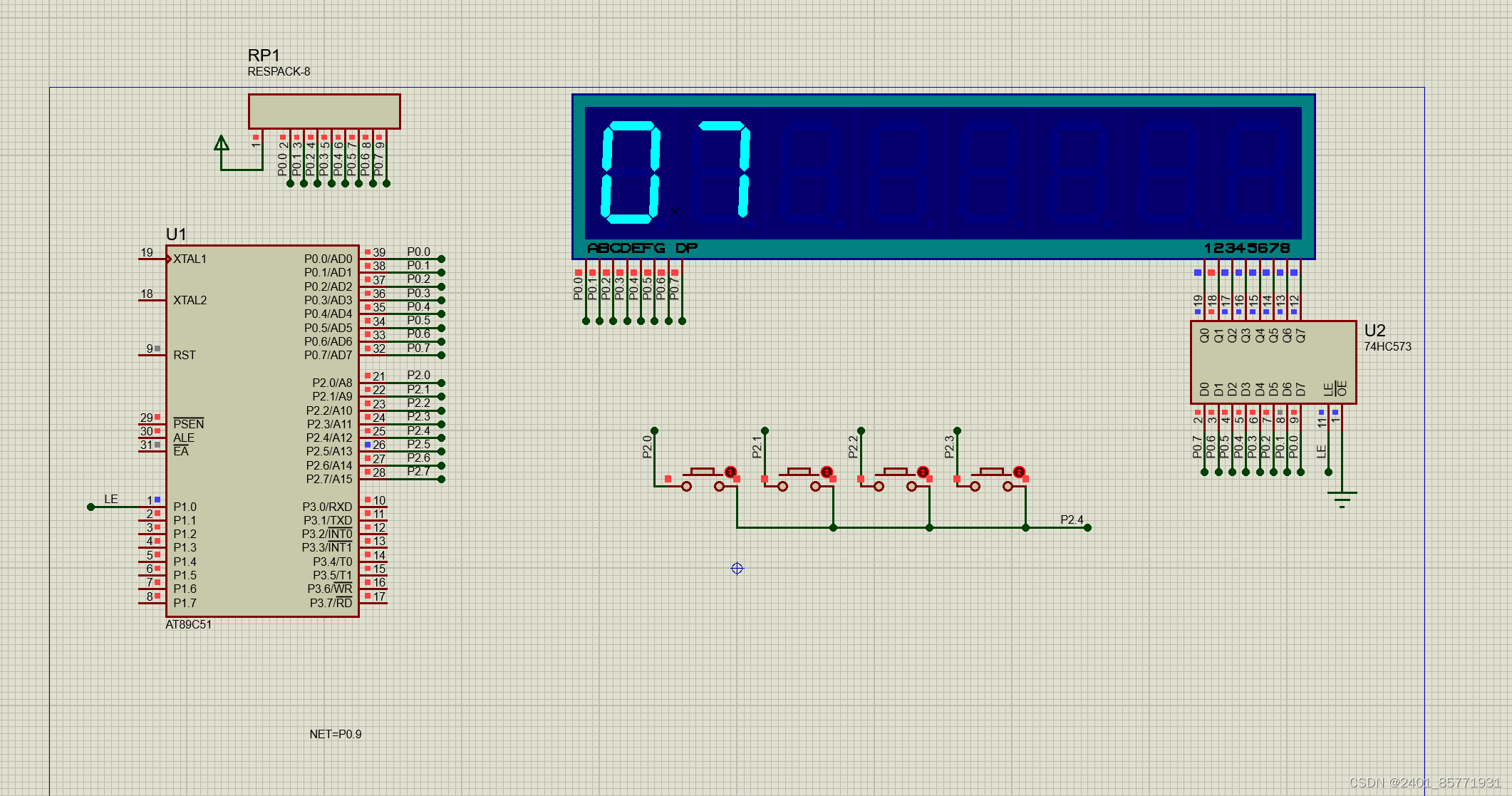

![img](https://img-mid.csdnimg.cn/release/static/image/mid/ask/18106ea65d3c442b9d629effb04a2eaf.png "#left"
大家帮忙分析一下，为什么P2=0XED的时候，数码管显示7，以下是源代码

#include <reg51.h>
sbit LE = P1^0;
unsigned char key_num;
unsigned char seg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};
void delay(unsigned int x)
{
        while(x--);
}
void display()
{
        P0=0X80;LE=1;LE=0;P0=seg[key_num / 10];delay(300);P0=0XFF;
        P0=0X40;LE=1;LE=0;P0=seg[key_num % 10];delay(300);P0=0XFF;
}

void main(void)
{
        while(1)
        {
                P2=0XEF;
                if(P2 == 0xee) key_num = 0;delay(300);
                if(P2 == 0xed) key_num = 1;delay(300);
                if(P2 == 0xeb) key_num = 2;delay(300);
                if(P2 == 0xe7) key_num = 3;delay(300);
              P2=0Xdf;
                if(P2 == 0xde) key_num =4;delay(300);
                if(P2 == 0xdd) key_num =5;delay(300);
                if(P2 == 0xdb) key_num =6;delay(300);
                if(P2 == 0xd7) key_num =7;delay(300);
                P2=0Xbf;
                if(P2 == 0xbe) key_num =8;delay(300);
                if(P2 == 0xbd) key_num =9;delay(300);
                if(P2 == 0xbb) key_num =10;delay(300);
                if(P2 == 0xb7) key_num =11;delay(300);
                P2=0X7F;
                if(P2 == 0x7e) key_num =12;delay(300);
                if(P2 == 0x7d) key_num =13;delay(300);
                if(P2 == 0x7b) key_num =14;delay(300);
                if(P2 == 0x77) key_num =15;delay(300);
                display();
        }



}

Answer 1

让【道友老李】来帮你解答，本回答参考gpt编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

首先，我们需要了解这段代码的功能。这段代码是通过按键输入来切换显示数码管上的数字，每个按键对应一个数字。按键P2的值在代码中用来判断按下了哪个按键，并根据按键的不同来改变变量key_num的值，然后通过display()函数来显示相应的数字。 当P2=0xED的时候，根据代码中的条件判断：

if (P2 == 0xed) key_num = 1;

可以看到，当P2等于0xED时，key_num被设置为1。而在display()函数中，P0 = seg[key_num % 10]的行为决定了显示的数字是key_num对10取余的值，即1 % 10 = 1。在seg[]数组中，seg[1] = 0xF9，这个值对应的是数码管显示的数字7。因此在这种情况下，数码管应该显示数字7。 如果要实现这一功能，可以将以上代码进行编译和烧录到具有数码管的开发板上，然后按下P2=0xED的按键，即可看到数码管上显示数字7。
