嘉立创PCB芯片引脚连接问题

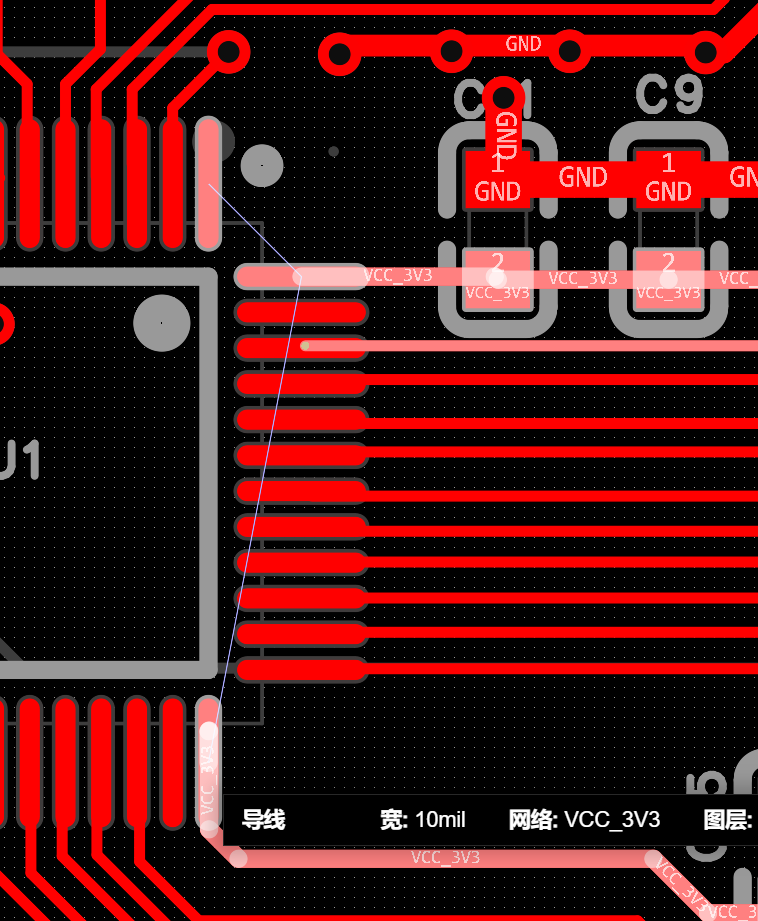

出现这种问题该怎么办呀,原理图没有问题。画着画着就突然有了这个连接,怎么弄弄都不行。

  • 写回答

3条回答 默认 最新

  • 阿里嘎多学长 2025-04-01 11:30
    关注

    阿里嘎多学长整理AIGC生成,因移动端显示问题导致当前答案未能完全显示,请使用PC端查看更加详细的解答过程

    嘉立创PCB芯片引脚连接问题

    你遇到的问题是嘉立创PCB芯片引脚连接问题,原理图没有问题,但是实际连接却出现问题。这个问题可能是由于PCB设计、生产或焊接过程中的问题引起的。

    以下是一些可能的解决方案:

    1. 检查PCB设计:检查PCB设计是否正确,是否有任何错误或缺陷。
    2. 检查PCB生产:检查PCB生产过程是否正确,是否有任何质量问题。
    3. 检查焊接过程:检查焊接过程是否正确,是否有任何焊接错误或缺陷。
    4. 检查引脚连接:检查引脚连接是否正确,是否有任何连接错误或缺陷。
    5. 使用PCB设计软件:使用PCB设计软件来检查PCB设计是否正确,是否有任何错误或缺陷。

    如果以上解决方案都不能解决问题,可以提供更多的信息和图片,以便更好地帮助你解决问题。

    评论
  • 紫雾凌寒 人工智能领域新星创作者 2025-04-01 11:31
    关注

    让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

    如果还有问题,请评论或点击头像私信,如果有帮助到您, 请关注、采纳、点赞

    1. 关键点分析:
      - 原理图没问题,但PCB绘制过程中突然出现异常连接。这可能是由于误操作、软件显示问题或者某些规则冲突等原因导致。
    2. 解决方案:
      - 检查误操作
      • 确认是否不小心进行了错误的布线操作,例如在绘制过程中误触鼠标导致意外连接。仔细查看每一条线路连接的起点和终点,看是否有不符合设计意图的地方。
      • 检查是否有多余的网络连接。在PCB设计软件中,可以查看网络表,看是否存在一些不应该出现的网络连接关系。例如,如果某个引脚本应连接到特定的网络,却出现了连接到其他不相关网络的情况。
      • 软件显示问题
      • 尝试刷新显示。在很多PCB设计软件中,都有刷新视图的功能按钮,点击它看是否能正确显示连接关系。
      • 检查图层设置。有可能某些引脚的连接在当前显示的图层下被遮挡或者显示异常。确保各个相关图层都处于正确的显示状态,例如信号层、丝印层等。
      • 规则冲突
      • 查看电气规则。检查是否设置了不合理的电气规则,比如线宽限制、过孔规则等,这些规则可能导致引脚连接出现异常。例如,如果线宽设置得过小,可能会影响到正常的布线连接显示。
      • 检查DRC(设计规则检查)结果。运行DRC功能,查看软件给出的错误提示,根据提示来修正可能存在的规则冲突问题。比如,如果提示某个引脚的间距不符合规则,那么就需要调整引脚之间的距离。
    3. 不同解决方案的优缺点:
      - 检查误操作
      • 优点:较为直接,如果是简单的误操作导致的问题,能快速定位并解决。
      • 缺点:需要仔细查看每一个连接,比较耗时,尤其是在复杂的PCB设计中。
      • 软件显示问题
      • 优点:操作相对简单,如果是显示问题,能较快恢复正确显示。
      • 缺点:可能无法真正解决连接错误的本质问题,只是让显示看起来正常了,但实际连接仍有问题。
      • 规则冲突
      • 优点:能全面检查设计中的规则问题,确保整个PCB设计的电气规则一致性。
      • 缺点:可能会出现大量的规则检查结果,需要仔细分析哪些是真正导致当前引脚连接问题的原因,处理起来相对复杂。
    4. 总结:
      当遇到嘉立创PCB芯片引脚连接突然出现异常且原理图无误的情况时,首先要冷静检查是否有误操作,然后关注软件显示设置,最后通过查看电气规则和DRC结果来排查是否存在规则冲突。按照这些步骤逐步排查,通常能够找到并解决引脚连接问题。

    由于不清楚具体使用的PCB设计软件,以上操作步骤和方法是一般性的指导。不同的软件在操作界面和功能上可能会有差异,但基本的排查思路是相似的。

    希望以上解答对您有所帮助。如果您有任何疑问,欢迎在评论区提出。

    展开全部

    评论
  • 宝码香车 JavaScript领域优质创作者 2025-04-01 13:58
    关注

    让【宝码香车】来帮你解答,本回答参考DeepSeek编写,并整理提供。
    如果还有疑问可以点击头像关注私信或评论。如果答案让您满意,请采纳、点赞、关注,非常感谢!

    # 嘉立创PCB芯片引脚连接问题解决方案

    根据您描述的情况,原理图没有问题但在PCB设计时出现意外的引脚连接,这通常是由以下几个原因导致的:

    可能的原因及解决方案

    1. 网络标签冲突

      检查是否有重复的网络标签或错误的网络分配导致意外连接

    2. DRC规则设置问题

      检查设计规则(DRC)设置,特别是间距和连接规则

    3. 隐藏的网络连接

      可能有不明显的飞线或隐藏连接未被注意到


    具体解决步骤

    1. 检查网络连接

      1. 在PCB编辑器中,使用"显示网络"功能查看问题引脚的实际连接情况
      2. 确认是否有意外的网络分配

    2. 重新导入网络表

      1. 从原理图重新生成网络表
      2. 在PCB中执行"设计"→"导入网络表变更"
      3. 确保所有变更被正确应用

    3. 清除现有布线

      1. 选择问题区域的所有布线
      2. 删除这些布线
      3. 重新进行布线

    4. 检查元件封装

      1. 确认芯片封装与实际元件匹配
      2. 检查引脚编号是否正确


    嘉立创EDA特有解决方案

    1. 使用网络高亮功能

      1. 右键点击问题引脚
      2. 选择"高亮网络"查看所有连接点

    2. 检查层设置

      1. 确认没有在不同层意外创建了连接
      2. 检查所有可见层是否显示正确

    3. 使用"重新布线"功能

      1. 选择问题连接
      2. 使用"重新布线"工具(R键)手动调整连接


    如果以上方法都不能解决问题,建议:

    1. 创建一个新的PCB文件重新导入网络表
    2. 联系嘉立创技术支持提供具体的设计文件进行检查

    您能否提供更多关于这个意外连接的具体信息?比如是哪些引脚之间出现了问题,这样我可以给出更有针对性的建议。
