基于STM32的电能计量系统Pro

Question

找资料照猫画虎的做了一个，有几个问题想问问各位。

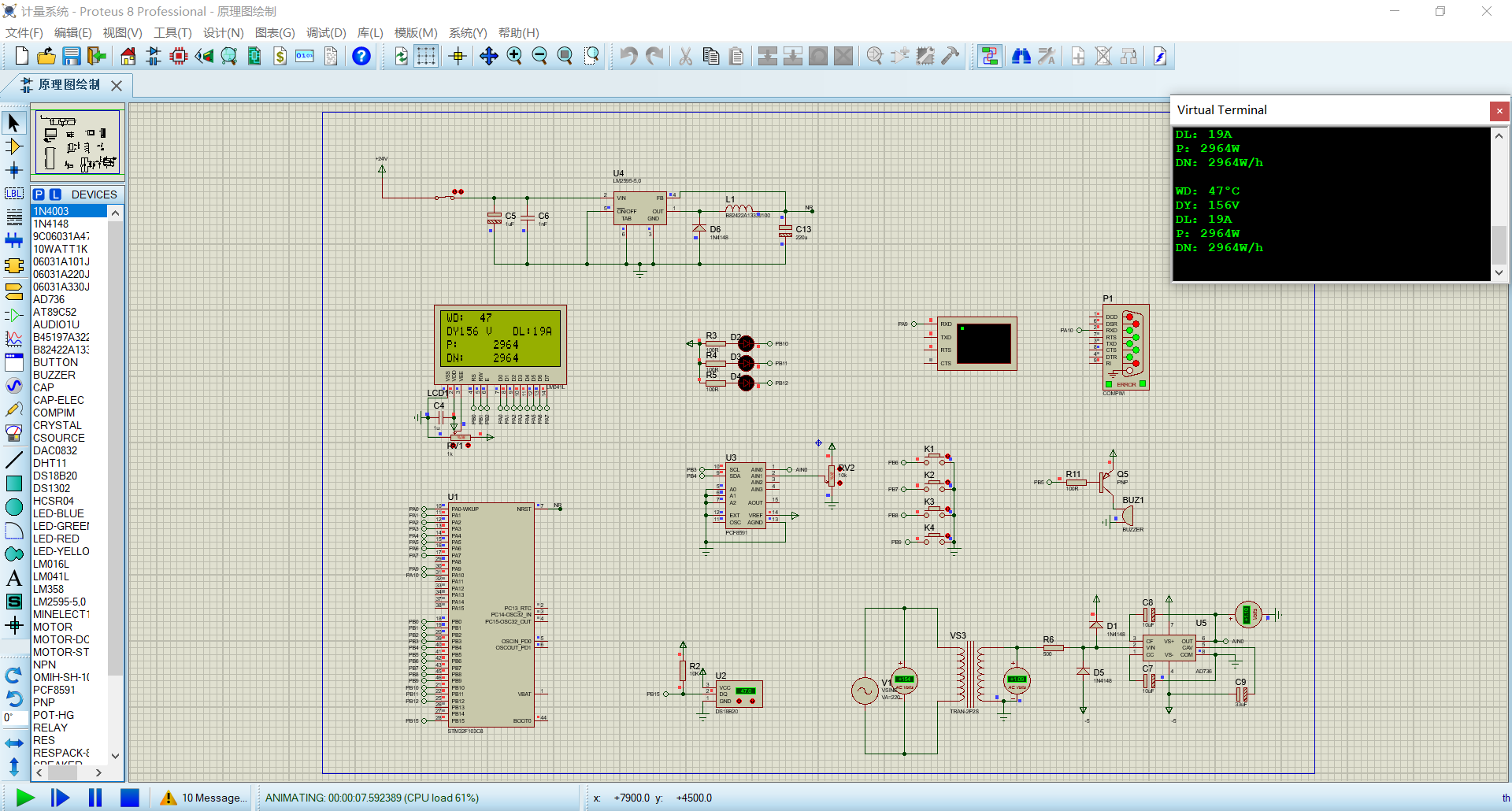

1. 这部分应该是电能计量模块，我之前预想的电能计量是用功率x时间，但是这部分好像没有时间计量的模块，我现在就设置为固定1个小时，是我找的这个模块不能实现，还是Proteus仿真不能实现功率x时间计算电能这个功能呢？

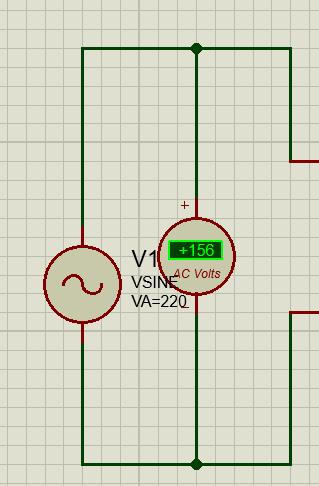

2. 这里我设置的是220V，最后显示出来的是156V，是不是应该改为360V呢？

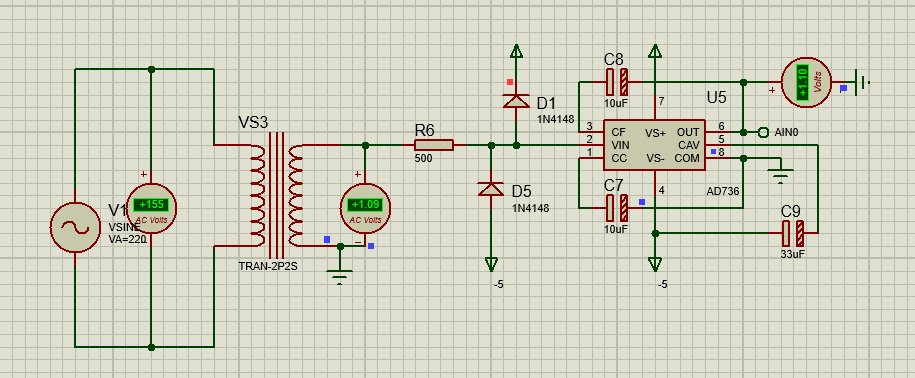

3. 这里的两个二极管是起什么作用的呢？我把它删掉想看看有啥影响，但是没有变化。

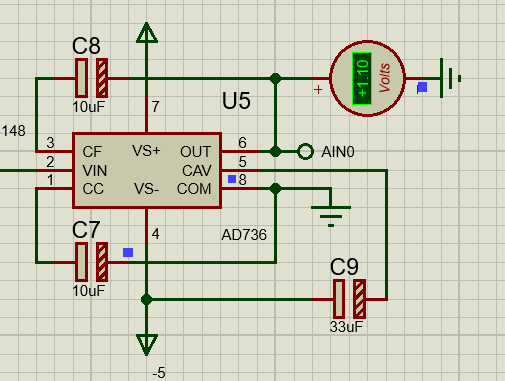

4. 后面这部分是干啥的，不太懂它的作用。

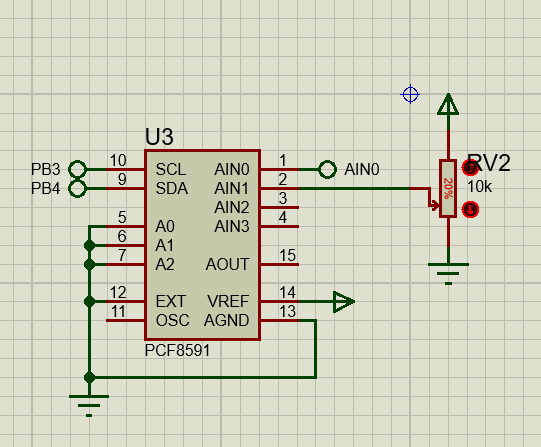

5. 这个是ADC转化，用来测电流，Proteus里有电流互感器吗？做实物的话，这里就得用电流互感器了吧，有什么推荐吗？




可能我的问题有一些是很基础的，但是我现在实在是没有其他方法解惑了，还请帮帮忙，或者麻烦告诉我哪里可以学习一下也可以，真的非常感谢了。

Answer 1

让【道友老李】来帮你解答，本回答参考gpt编写，并整理提供，如果还有疑问可以点击头像关注私信或评论。

如果答案让您满意，请采纳、关注，非常感谢！

首先，对于你的问题，我会逐一解答：

1. 电能计量模块的部分确实没有时间计量的模块，可能是因为Proteus仿真软件限制了计算功率乘以时间计算电能的功能。你可以尝试在实现代码中添加一个计时模块，每隔固定时间对功率进行采样并计算电能。
2. 你设置的是220V，但显示出来的是156V，可能是由于电路中的元件参数设置错误导致的。建议你检查一下电路连接是否正确，电阻电容值是否设置正确。
3. 两个二极管起到整流的作用，如果你删除它们可能没有明显的影响，因为仿真软件可能会自动处理这种情况。
4. 后面部分是一个功率放大电路，用来放大电流信号以便进行ADC转化。这部分的作用是将电流信号放大到适合ADC转化的范围。
