这个超声波和stm32直接配合工作的呀

Question

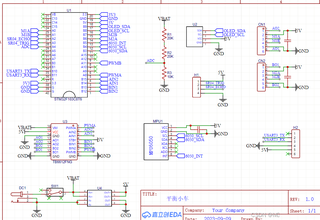

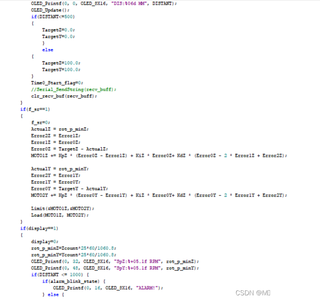

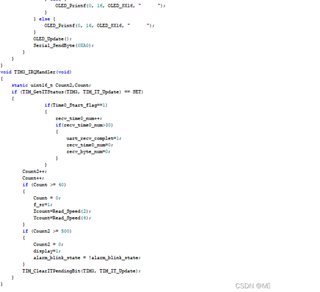

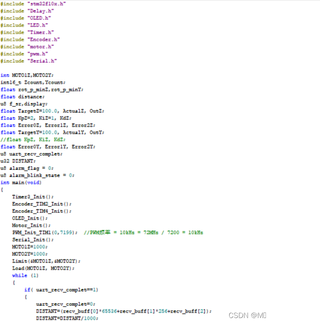

是32给超声波发信号让超声波开始发出声波接收到回波的时候发给32，32计算时间再计算距离吗？通过trig和echo接口传输数据吗？

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 核心在于理解超声波传感器与STM32之间的通信和工作流程。需要明确STM32如何控制超声波传感器发射声波，以及如何接收回波并根据回波时间计算距离，同时要确认是否通过trig和echo接口进行数据传输。
2. 解决方案：
   - 硬件连接：
   • 超声波传感器的Trig引脚连接到STM32的某个GPIO引脚，用于触发超声波发射。
   • Echo引脚连接到STM32的另一个GPIO引脚，用于接收回波信号。
   • 软件实现：
   • 首先，STM32通过控制连接Trig引脚的GPIO输出一个短脉冲（例如10us）来触发超声波传感器发射超声波。

void trigger_ultrasonic(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;
    // 使能GPIO时钟
    __HAL_RCC_GPIOx_CLK_ENABLE();
    GPIO_InitStruct.Pin = GPIO_PIN_TRIG;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOx, &GPIO_InitStruct);
    // 输出10us高电平触发
    HAL_GPIO_WritePin(GPIOx, GPIO_PIN_TRIG, GPIO_PIN_SET);
    HAL_Delay(0.01);
    HAL_GPIO_WritePin(GPIOx, GPIO_PIN_TRIG, GPIO_PIN_RESET);
}

 - 然后，STM32通过读取连接Echo引脚的GPIO状态来检测回波信号。当检测到上升沿时开始计时，当检测到下降沿时停止计时。

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if(GPIO_Pin == GPIO_PIN_ECHO)
    {
        if(__HAL_GPIO_EXTI_GET_IT(GPIO_PIN_ECHO) != RESET)
        {
            if(HAL_GPIO_ReadPin(GPIOx, GPIO_PIN_ECHO) == GPIO_PIN_SET)
            {
                __HAL_TIM_SET_COUNTER(&htim, 0);
                __HAL_TIM_ENABLE(&htim);
            }
            else
            {
                __HAL_TIM_DISABLE(&htim);
                uint32_t time = __HAL_TIM_GET_COUNTER(&htim);
                // 计算距离，声速340m/s，这里假设时间单位为us，距离单位为cm
                float distance = (time * 0.034) / 2;
                // 处理距离数据，例如显示等
            }
            __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_ECHO);
        }
    }
}

• 定时器配置：
  • 配置一个定时器用于计时。例如使用TIMx定时器，设置合适的分频系数和自动重载值等。

TIM_HandleTypeDef htim;
void MX_TIMx_Init(void)
{
    htim.Instance = TIMx;
    htim.Init.Prescaler = 0;
    htim.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim.Init.Period = 0xFFFF;
    htim.Init.ClockDivision = 0;
    htim.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;
    if (HAL_TIM_Base_Init(&htim) != HAL_OK)
    {
        Error_Handler();
    }
    HAL_NVIC_SetPriority(TIMx_IRQn, 0, 0);
    HAL_NVIC_EnableIRQ(TIMx_IRQn);
}

1. 多种解决方案及优缺点：
   - 方案一：直接使用GPIO中断
   • 优点：简单直接，不需要额外复杂的定时器配置。
   • 缺点：精度相对较低，对于高精度的距离测量不太适用，因为GPIO中断响应时间等因素可能会影响测量精度。
   • 方案二：使用定时器捕获功能
   • 优点：可以更精确地测量回波信号的时间，提高距离测量精度。
   • 缺点：配置相对复杂一些，需要对定时器捕获功能有更深入的理解和配置。
2. 总结：
   - 超声波传感器可以与STM32通过Trig和Echo接口配合工作。STM32通过控制Trig引脚触发超声波发射，然后利用Echo引脚接收回波信号，并通过定时器等方式精确测量回波时间，进而计算出距离。可以根据实际需求选择合适的方式来实现这种配合，以达到不同的精度和功能要求。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
