巴特沃斯滤波器-multisim仿真

Question

@陆十九学硬件
您好！

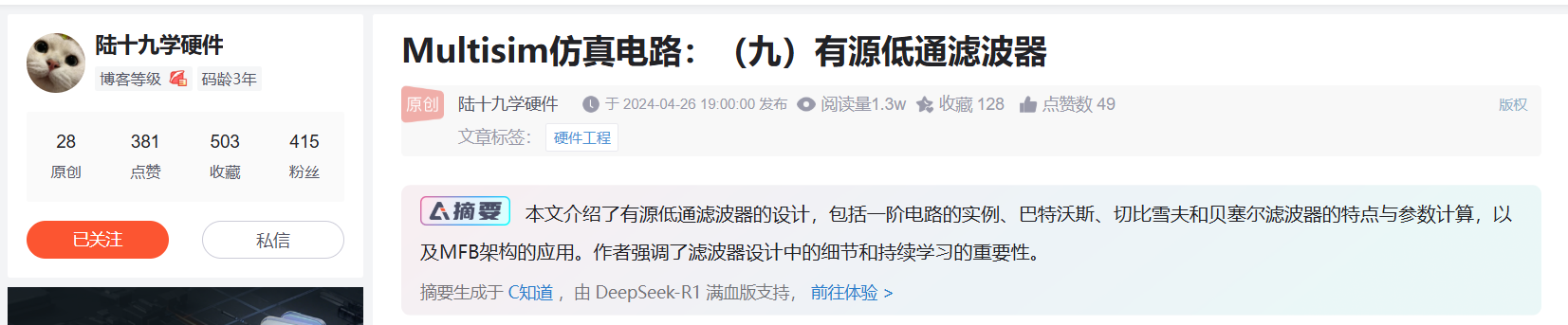

在跟您这篇博客学习过程中出现了点疑问。

想请教一下，

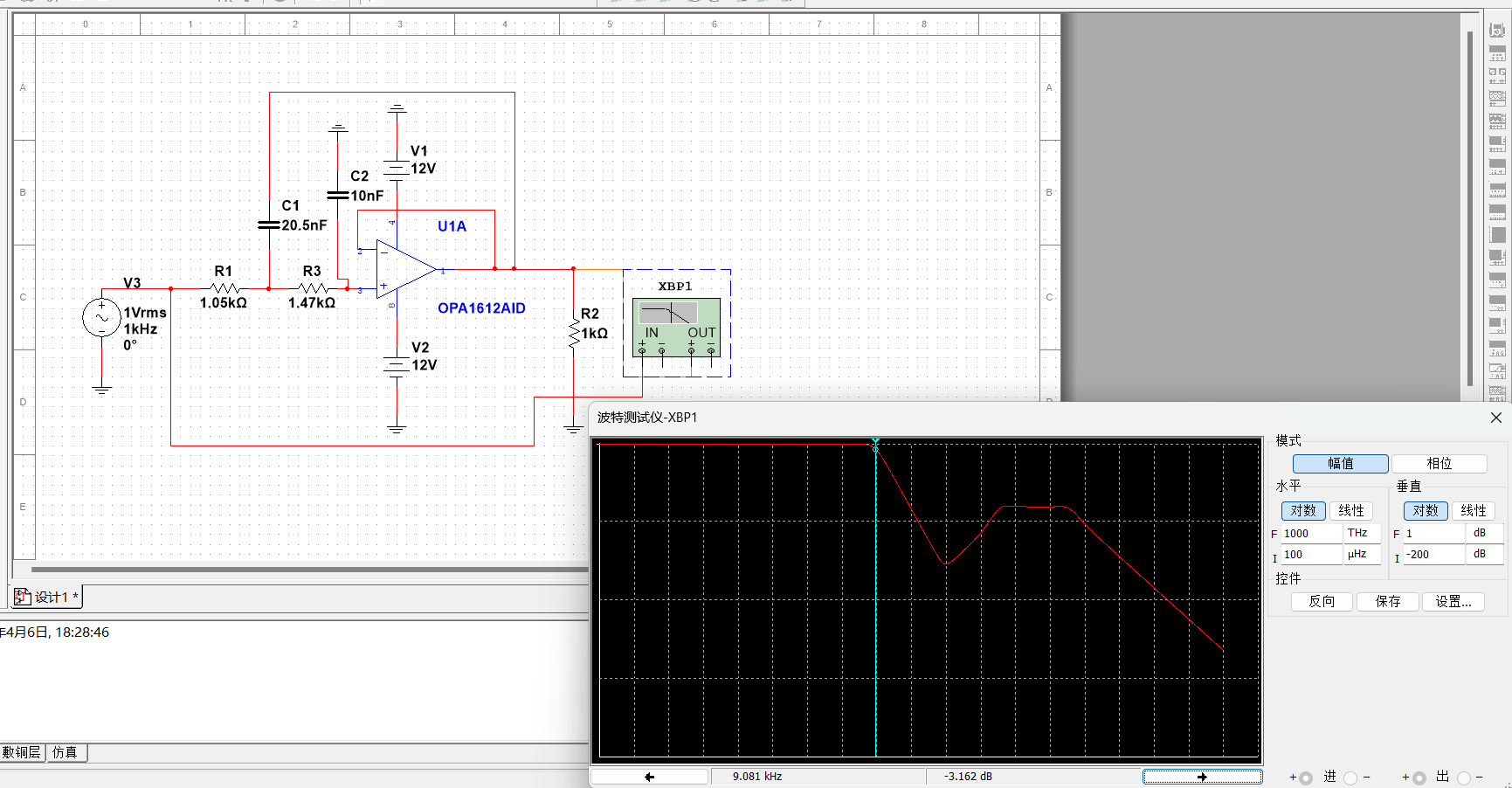

为什么会在“巴特沃斯滤波器”仿真复现时出现这个样子的波特图呢？
（9kHz左右，-3dB截止频率没有问题）

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

巴特沃斯滤波器-multisim仿真

你好！根据你的描述，巴特沃斯滤波器仿真中出现的波特图是指频率响应曲线的形状。出现9kHz左右的峰值可能是由于以下原因：

1. 滤波器的设计参数：巴特沃斯滤波器的设计参数，如Q因子、中心频率、阻抗等，可能不正确或不合理，导致频率响应曲线的形状。
2. 仿真模型的错误：Multisim仿真模型中可能存在错误，例如，组件的参数设置错误、连接错误等。
3. 仿真条件的影响：仿真条件，如采样率、时间步长、仿真时间等，可能对频率响应曲线的形状产生影响。

为了解决这个问题，你可以尝试以下步骤：

1. 检查设计参数：重新检查巴特沃斯滤波器的设计参数，确保它们是正确的。
2. 检查仿真模型：重新检查Multisim仿真模型，确保组件的参数设置正确，连接正确。
3. 调整仿真条件：尝试调整仿真条件，例如，采样率、时间步长、仿真时间等，观察其对频率响应曲线的影响。

如果你仍然无法解决这个问题，可以提供更多的信息和仿真截图，我将尽力帮助你解决问题。
