cad图案填充的比例间距很奇怪

Question

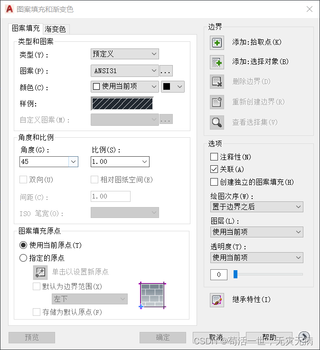

已知，ansi31填充图案，填充线的间距=距离单位 X 比例大小。然后我设置成图示的样子

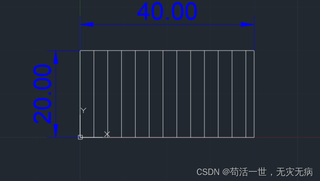

填充线间距也就是1，可理论和实践不符，在下面的40X20的矩形里，按道理应该有40条线左右，可实际只有13条左右

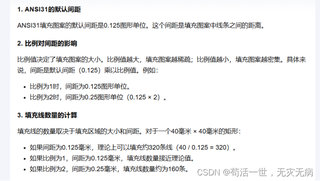

然后我以为是，我对填充线间距的理解偏差，填充线间距 不= 距离单位 X 比例大小，可是用ai得出来的答案又证明我的理解没问题。
所以有没有朋友碰到过这种情况，能不能点我一点，在网上找了半天，没有满意的答案

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解答

你遇到的问题是 cad 图案填充的比例间距不符，导致实际结果与理论结果不同。

根据 ANSI31 填充图案的规则，填充线的间距确实是距离单位 X 的比例大小。但是，这个规则可能并不是你想要的结果。

在 cad 中，填充图案的结果也取决于图形的分辨率和显示方式。如果你的 cad 软件使用了抗锯齿或其他优化技术，这可能会导致填充线的间距不准确。

为了解决这个问题，你可以尝试以下几点：

1. 检查 cad 软件的设置，确保没有启用抗锯齿或其他优化技术。
2. 尝试使用不同的填充模式或设置，例如使用点填充或线填充。
3. 检查图形的分辨率和显示方式，确保它们与你的需求相符。
4. 如果以上方法都不能解决问题，你可以尝试使用其他 cad 软件或插件来实现你的需求。

代码

无需代码，问题主要是 cad 软件的设置和使用问题。
