面包板哪里按错了，还是stm的端口有问题，为啥我的小灯不亮

Question

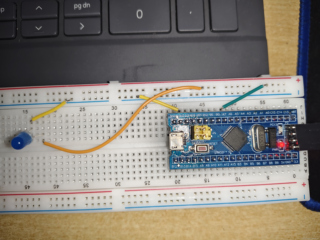

我的面包板哪里联的不对，我的程序下载后小灯不亮，我的A7是推完输出，其他端口也有要求吗？

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 小灯不亮可能是面包板连接错误、STM端口配置问题或者程序逻辑问题。
   - 已知A7是推挽输出，但不确定其他端口是否有特殊要求以及面包板连接是否正确。
2. 解决方案：
   - 检查面包板连接：
   • 确保小灯的正极通过面包板正确连接到STM的相应输出引脚，比如A7引脚。一般来说，面包板上有两排插孔，中间有缝隙隔开，同一列的插孔是电气连通的。要将STM引脚连接到小灯正极所在列的插孔。
   • 小灯的负极连接到电源地，比如STM的GND引脚，也要通过面包板连接正确。
   • 检查STM端口配置：
   • 如果使用的是STM32系列芯片，以STM32F103为例，假设使用的是标准库。在配置GPIO时，要确保A7引脚配置为推挽输出模式。示例代码如下：

#include "stm32f10x.h"

void GPIO_Configuration(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA7为推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

 - 如果使用的是HAL库，配置代码如下：

#include "main.h"

void SystemClock_Config(void);
static void MX_GPIO_Init(void);

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();

  while (1)
  {
    // 可以在这里控制PA7输出高低电平来测试
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_7, GPIO_PIN_SET);
    HAL_Delay(1000);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_7, GPIO_PIN_RESET);
    HAL_Delay(1000);
  }
}

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  // 配置时钟源等
  // 省略具体代码

  HAL_RCC_OscConfig(&RCC_OscInitStruct);
  HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0);
}

static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};

  // 使能GPIOA时钟
  __HAL_RCC_GPIOA_CLK_ENABLE();

  // 配置PA7为推挽输出
  GPIO_InitStruct.Pin = GPIO_PIN_7;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

1. 方案优缺点：
   - 硬件连接检查：
   • 优点：直观简单，直接从物理连接层面排查问题，如果面包板连接错误很容易发现并纠正。
   • 缺点：可能需要反复检查连接，比较耗时，尤其是连接复杂时。
   • 代码检查：
   • 优点：可以准确判断代码中对端口的配置是否正确，对于软件逻辑问题定位准确。
   • 缺点：如果代码逻辑复杂，可能需要花费较多时间逐行分析代码，对开发者的代码理解能力要求较高。
2. 总结：
   - 小灯不亮需要从硬件连接和软件配置两方面进行排查。先仔细检查面包板连接是否正确，确保STM引脚与小灯的电气连接无误，然后查看代码中对STM端口的配置是否正确，按照上述提供的代码示例进行配置和验证，逐步找出问题所在。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
