cloudcompare 怎么提取曲面

Question

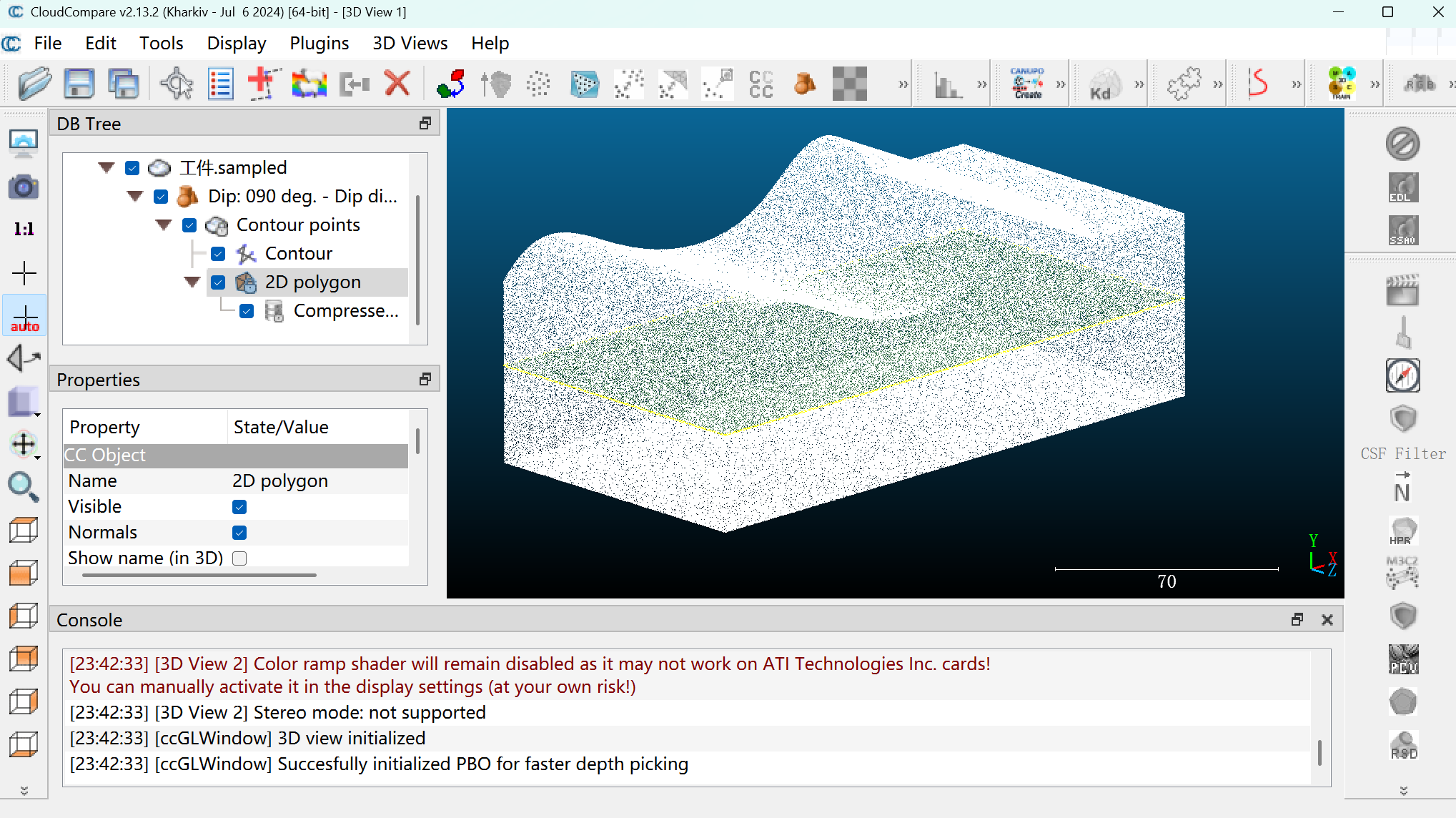

cloudcompare想要从一个有曲面有平面的工件模型上提取曲面，之前用的tools——fit——2D polygon方法，但出来的是一个平面投影，想问问佬们应该怎么做

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 目标是从既有曲面又有平面的工件模型中准确提取曲面。
   - 之前使用的“tools——fit——2D polygon”方法得到的是平面投影，不符合需求。
2. 解决方案：
   - 在CloudCompare中，可以尝试使用“Mesh Simplification”（网格简化）功能来提取曲面。具体步骤如下：
   • 打开包含工件模型的文件。
   • 选中整个模型。
   • 选择“Edit”菜单下的“Mesh Simplification”。
   • 在弹出的对话框中，可以调整参数来控制简化程度。一般来说，通过降低三角形数量等方式，逐步简化模型，直到剩下的部分主要是曲面部分。简化过程中，可以实时观察模型变化，找到一个合适的简化级别，使得平面部分被较大程度简化掉，而曲面部分保留较好。
   • 另一种方法是利用“Segmentation”（分割）功能。
   • 同样先选中模型。
   • 选择“Plugins”菜单下的“Segmentation”相关插件（可能不同版本位置稍有不同）。
   • 有些分割插件可以根据模型的几何特征（如曲率等）来分割模型，这样有可能将平面和曲面部分分开，然后单独提取出曲面部分。例如，某些插件可以设置一个曲率阈值，大于该阈值的部分被认为是曲面，小于的是平面，从而实现分割提取。
3. 不同方案优缺点：
   - “Mesh Simplification”方法：
   • 优点：操作相对简单直观，通过调整简化参数可以灵活控制模型简化程度以适应提取需求。
   • 缺点：对于复杂模型，确定合适的简化级别可能需要多次尝试，且简化过程可能会对曲面细节有一定损失。
   • “Segmentation”方法：
   • 优点：如果分割算法合适，可以更精准地根据几何特征区分平面和曲面，有可能得到更准确的曲面提取结果。
   • 缺点：不同的分割插件功能和效果差异较大，可能需要花费时间去寻找和尝试合适的插件，并且有些分割操作可能对模型的初始状态和参数设置要求较高。
4. 总结：
   CloudCompare有多种方法可尝试提取曲面，如“Mesh Simplification”和利用“Segmentation”相关功能。根据模型的具体情况和对提取结果的要求，可以选择合适的方法或结合使用多种方法来达到准确提取曲面的目的。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
