Question

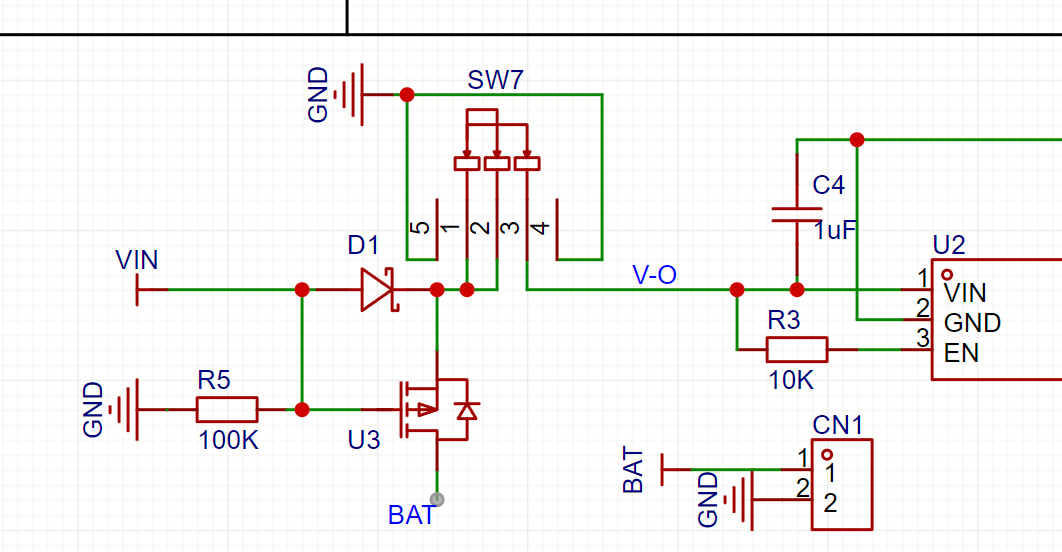

本人想搭建一个电源输入选择电路，电路如插图所示。
其中VIN与BAT为两个电源输入端，V-O为输出端，mos管使用的是pmos，然后想问问这个电路搭建的对不对（因为我本人分析来看貌似有点走不通），想请大家分析一下

Answer 1

第一张图相对合理一些

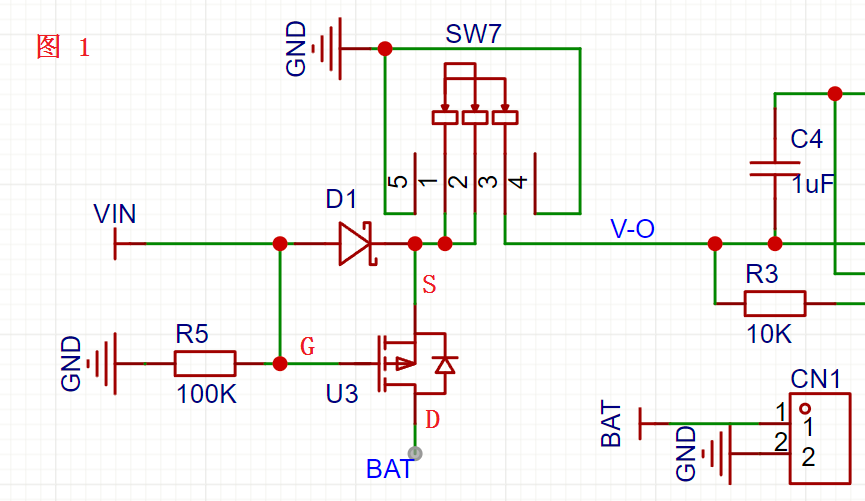

分析第一张图
1 当 VIN 大于 BAT
PMOS G 的电压大于 S 的电压，PMOS 不导通。
而且 PMOS 体二极管也不会导通。
D1 会导通，VIN 给 VO 供电。
2 当 VIN 微小于 BAT
D1 不导通。
PMOS 的体二极管会导通，
PMOS S 的电压由于体二极管的导通电压会升高。
PMOS G 的电压等于 VIN，由于 G 与 S 的电压接近，PMOS 不导通。
这时，BAT 会通过 PMOS 体二极管给 VO 供电。
3 当 VIN 小于 BAT
D1 不导通。
PMOS 的体二极管会先导通，
PMOS S 的电压由于体二极管的导通电压会升高。
PMOS G 的电压等于 VIN，G 比 S 的电压小，PMOS 导通。
这时，BAT 会通过 PMOS 给 VO 供电。

第二张图可能不太合理（当然，如果 VIN 给 BAT 充电如果是合理的，图 2 会比图 1 好些）

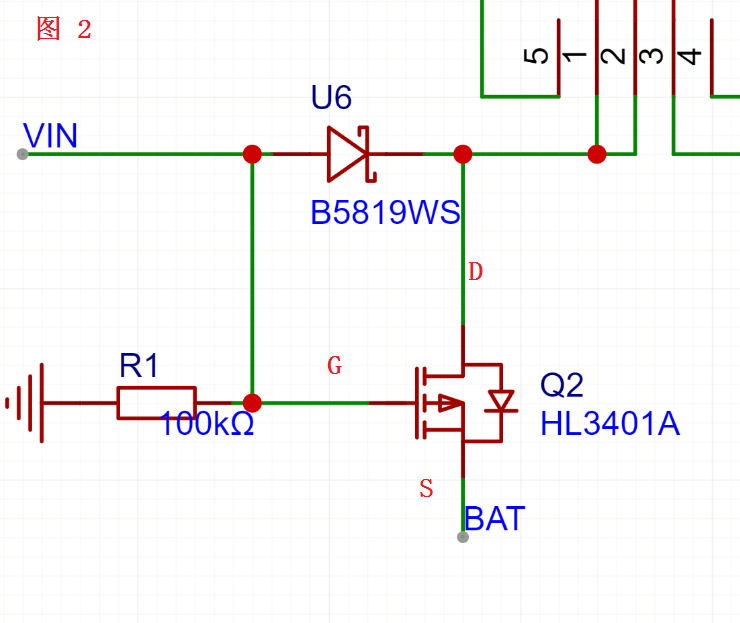

分析第二张图
1 当 VIN 大于 BAT
PMOS G 的电压大于 S 的电压，PMOS 不导通。
PMOS 体二极管会导通。
D1 会导通，VIN 给 VO 供电。
此时 VIN 会通过 PMOS 体二极管给 BAT 充电（不知道是否合理）
2 当 VIN 微小于 BAT
D1 会导通，VIN 给 VO 供电。
PMOS G 的电压等于 VIN，由于 G 与 S 的电压接近，PMOS 不导通。
3 当 VIN 小于 BAT
PMOS G 的电压等于 VIN，G 比 S 的电压小，PMOS 导通。
这时D1 不导通，BAT 会通过 PMOS 给 VO 供电。
