SPACECLAIM 合并不上问题

Question

求问为什么我的模型在UG中可以进行合并布尔操作，但是放在spaceclaim中却无法进行组合呢？困扰了我很久

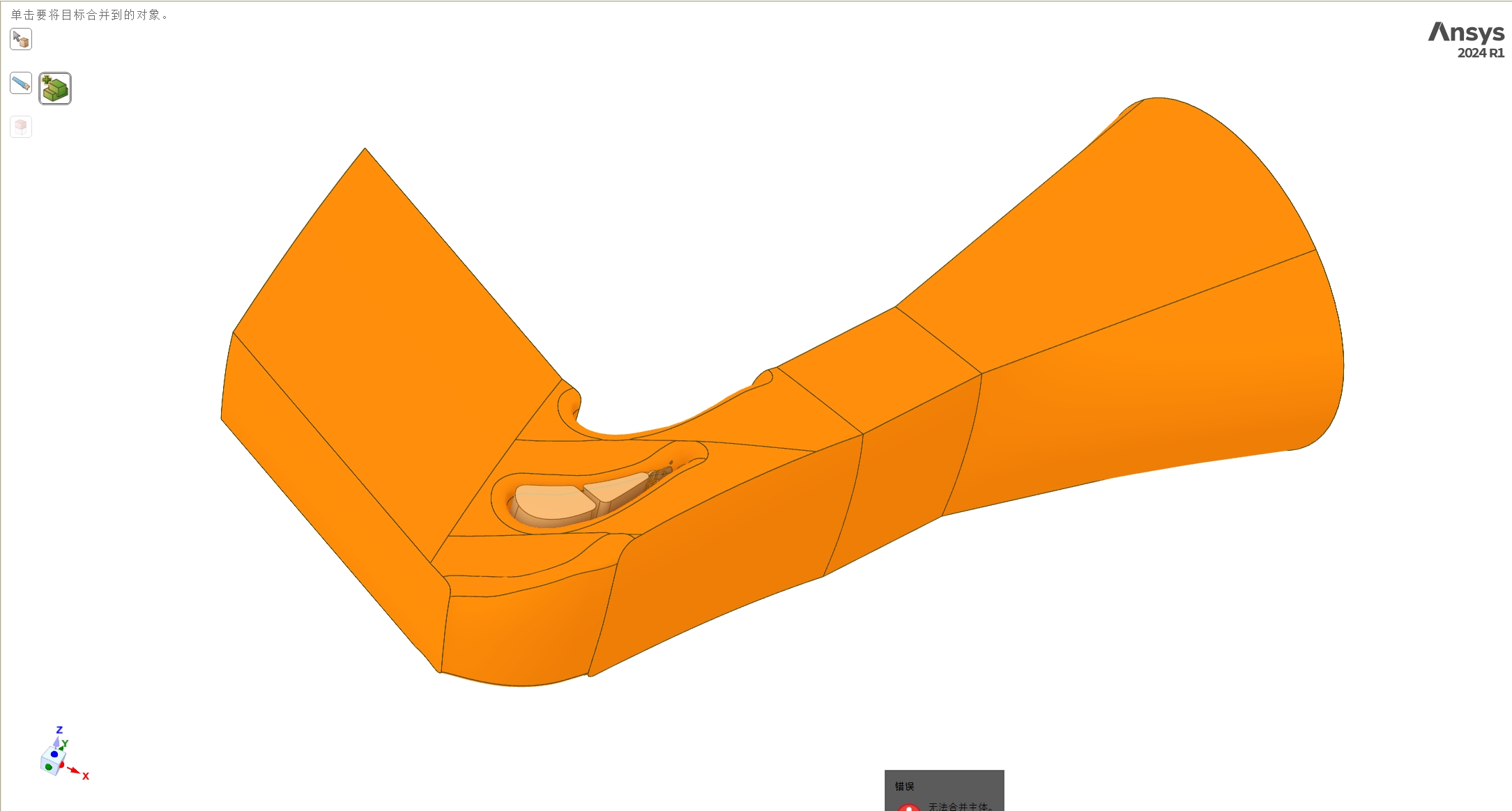

我的模型是主流流体域和气膜孔流体域两个体，开始在UG中是可以合并的，但是合并后在fluent meshing中，画网格时两个体合并处总是报错，想在同为ansys软件中合并，看看能否画出面网格。所以尝试在spaceclaim中进行合并，但总是无法成功，很奇怪。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 模型在UG中能成功进行合并布尔操作，而在SpaceClaim中却不行。这可能涉及到两个软件对模型数据结构、精度要求以及合并操作算法的差异。
   - 不清楚模型在合并后在Fluent中的具体表现与在SpaceClaim中合并失败的关联，但从整体流程看，SpaceClaim中的合并问题是当前需要解决的核心。
2. 解决方案：
   - 检查模型精度：
   • 在SpaceClaim中，可能对模型的精度要求较高。可以尝试将模型的精度设置得更高一些。在SpaceClaim中，选择“文件”->“选项”->“文档选项”，在“精度”选项卡下，适当增大精度值。例如，从默认的0.1改为0.01等。然后再尝试进行组合操作。
   • 检查模型几何完整性：
   • 确保模型没有破损、重叠或其他几何缺陷。仔细检查两个流体域模型的边界、交接处等部位。可以使用SpaceClaim的检查工具，如“检查几何”功能。选择整个模型，然后点击“检查几何”按钮，查看是否有错误提示，如有非流形几何体等错误，需要修复后再尝试合并。
   • 尝试分步合并：
   • 先将主流流体域模型进行一些简单的分割或处理，使其更易于与气膜孔流体域合并。例如，将主流流体域中与气膜孔流体域交接处的一些复杂特征简化。然后再逐步进行合并操作，看是否能够成功。
   • 数据转换：
   • 考虑将模型从UG中导出为中间格式，如STEP文件，然后再导入到SpaceClaim中进行合并。在UG中，选择“文件”->“导出”->“STEP214”等格式，导出后在SpaceClaim中导入该文件，再尝试组合。代码示例这里主要是操作流程，无需代码：
   • 在UG导出STEP文件：无代码操作。
   • 在SpaceClaim导入STEP文件：同样无代码操作，通过界面操作选择导入文件。
3. 不同方案优缺点：
   - 提高模型精度：
   • 优点：有可能解决因精度问题导致的合并失败，适用于精度要求较高的复杂模型。
   • 缺点：可能会增加模型的文件大小和处理时间，并且如果模型本身精度已经足够高，提高精度可能并无效果。
   • 检查模型几何完整性：
   • 优点：能直接定位和修复模型的几何问题，从根本上解决合并失败的潜在原因。
   • 缺点：检查和修复过程可能比较繁琐，需要仔细查看每个错误提示并进行相应处理。
   • 尝试分步合并：
   • 优点：相对灵活，可以逐步排查问题所在，针对复杂模型有一定的可操作性。
   • 缺点：需要对模型结构有一定了解，操作步骤较多，可能会花费较多时间。
   • 数据转换：
   • 优点：通过中间格式转换，可能避免因软件直接交互带来的兼容性问题。
   • 缺点：转换过程中可能会丢失一些模型的原有信息，并且不同软件对中间格式的支持也可能存在差异。
4. 总结：
   模型在UG和SpaceClaim中合并操作的差异可能是由于多种因素导致的，如精度、几何完整性等。通过检查模型精度、几何完整性，尝试分步合并以及数据转换等方法，可以逐步排查并解决在SpaceClaim中无法组合的问题。需要根据模型的具体情况选择合适的方法进行尝试。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
