Simulink负荷突增的频率测量

Question

我在simulink测量电网时遇到了无法正确测量频率的情况，具体问题如下：

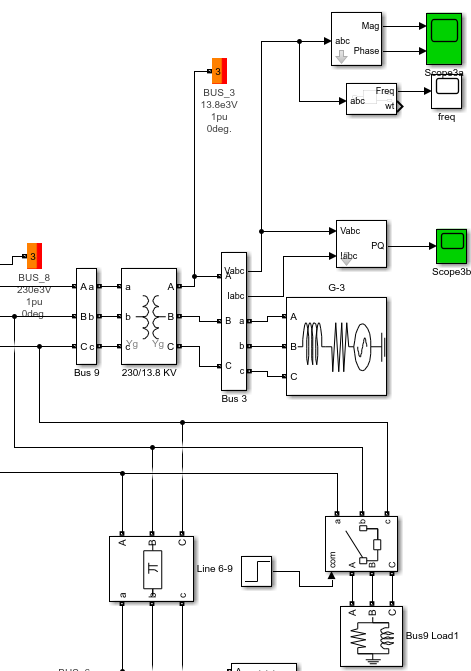

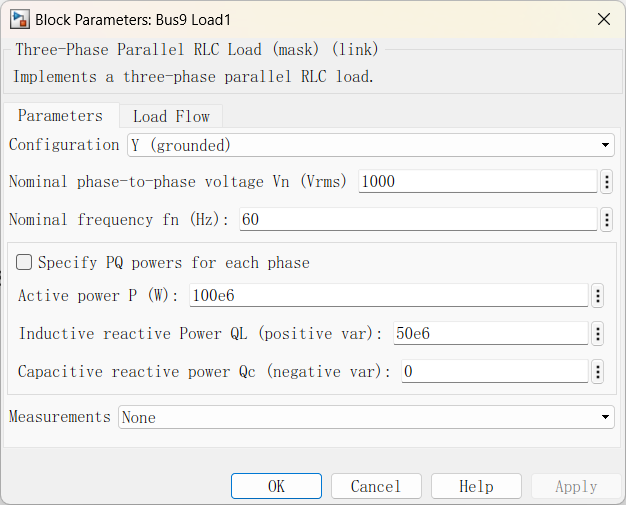

我搭建的标准9节点电网，标称频率为60Hz，仿真时长为1秒。想实现负荷突增下的频率变化，0.5秒时在Bus9处采用断路器加入一个负荷，局部网络图和bus9负荷如下所示：

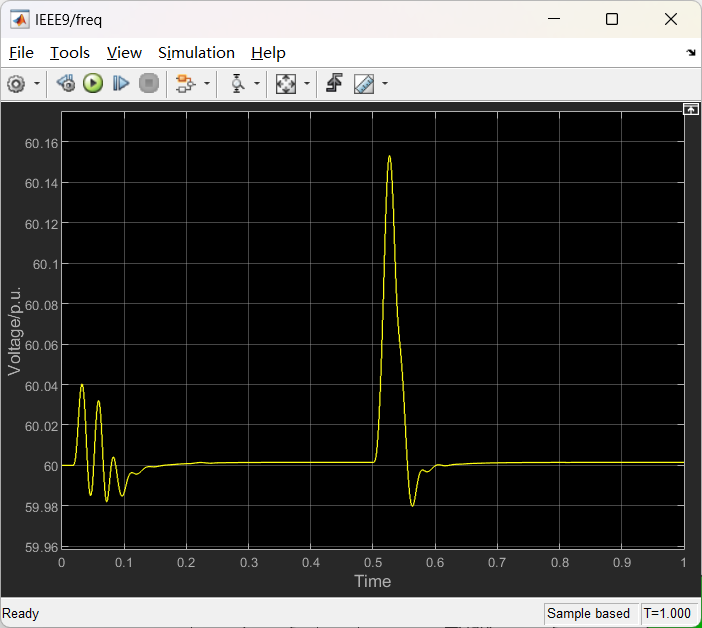

测得的频率如下所示：

很困惑频率为什么会在0.5s的时候变高。根据转子运动方程推得，负荷突增时，电磁转矩会增大，大于机械转矩，因而转子角速度增量的斜率为负，转速降低，频率随之下降。(若有错误还请指正）

请为我分析为什么会出现这种情况，我又该如何做出调整。

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

Simulink负荷突增的频率测量

你遇到的问题是Simulink中无法正确测量频率，这可能是由于Simulink中频率测量的实现方式不正确或没有正确配置导致的。

在Simulink中，可以使用Scope块来测量频率。首先，需要在Scope块中添加一个Frequency信号，然后将其连接到Bus9的输出端。这样，Scope块将能够测量Bus9的频率。

在负荷突增时，可以使用Switch块来控制断路器的开闭状态。例如，在0.5秒时，断路器可以打开，连接到Bus9，从而导致频率的变化。

以下是一个简单的示例代码：

% 创建Simulink模型
mdl = 'my_model';

% 添加断路器
brk = 'Breaker';
add_block('simulink/Power Library/Power Breaker', mdl, brk);

% 添加Switch块
sw = 'Switch';
add_block('simulink/Logic and Bit Operations/Boolean Algebraic', mdl, sw);

% 连接断路器到Switch块
add_line(mdl, [brk, ':+', sw]);

% 添加Scope块
scope = 'Scope';
add_block('simulink/Sinks/Scope', mdl, scope);

% 连接Scope块到Bus9
add_line(mdl, [scope, ':+', 'Bus9']);

% 配置Switch块
set_param(sw, 'State', 'on');

% 配置断路器
set_param(brk, 'BreakerType', 'Breaker');

% 仿真
sim(mdl);

在上面的代码中，我们创建了一个Simulink模型，添加了断路器、Switch块和Scope块，然后连接了断路器到Switch块和Scope块。最后，我们配置了Switch块和断路器，然后进行仿真。

通过上面的示例代码，你可以在Simulink中实现负荷突增下的频率测量。
