正弦波、方波和三角波转化

Question

你好，麻烦指点一下，实现正弦波、方波和三角波的输出，我学习你那篇帖子，但是我出不来波形，帮忙指点指点

Answer 1

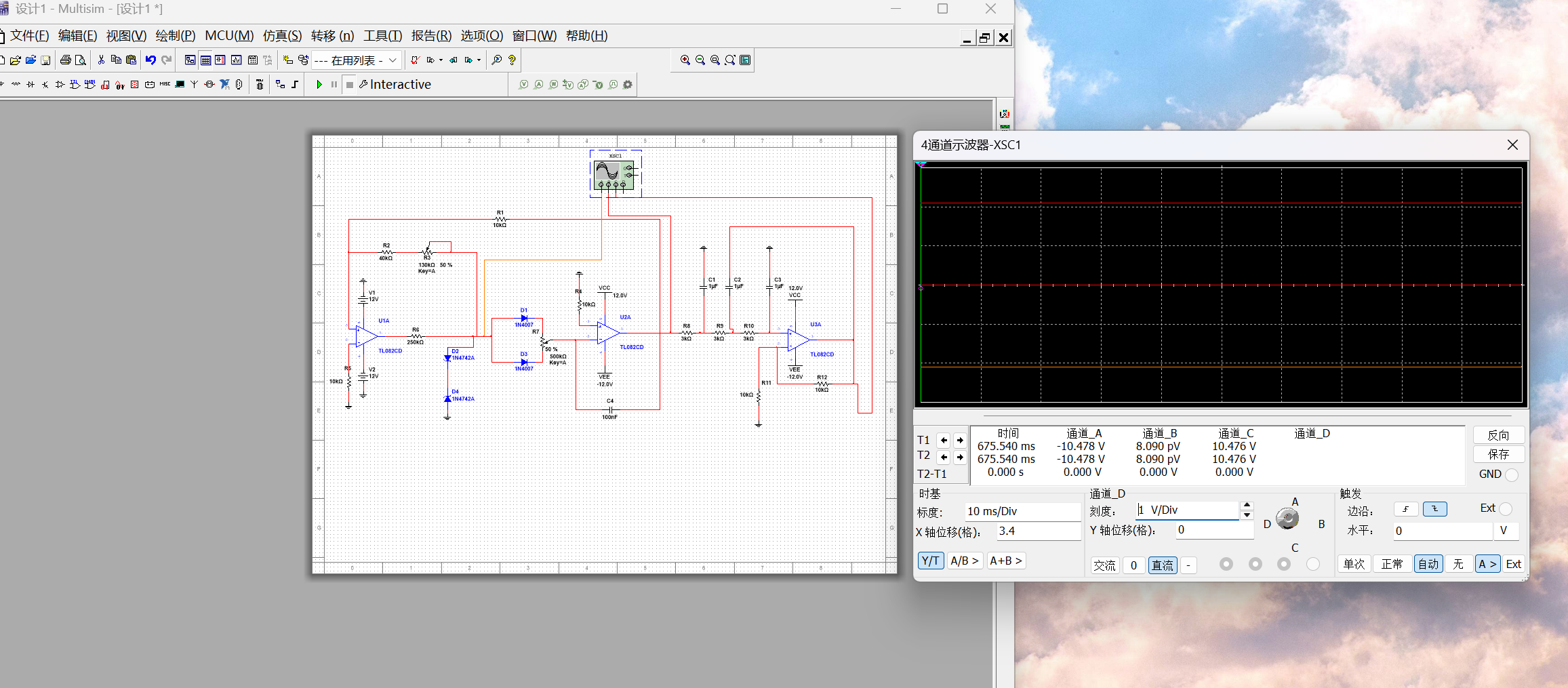

从你的Multisim截图来看，确实遇到了波形无法正常输出的问题。这类波形转换电路看似简单，实则对元件参数匹配和电路结构非常敏感。根据我多年电路调试经验，建议你从以下五个维度系统排查：

首先检查核心转换电路的结构完整性。正弦波转方波通常需要过零比较器，而方波转三角波则依赖积分电路。你的截图中右侧运放周围电阻电容的拓扑结构不太清晰，建议重点确认比较器部分是否采用LM393等开漏输出器件，积分电路是否用1%精度的金属膜电阻搭配CBB电容。我曾遇到过因使用普通瓷片电容导致积分曲线畸变的案例。

参数匹配是这类电路最容易出问题的环节。比较器的滞回电阻建议取10kΩ-100kΩ范围，积分时间常数要保证至少是输入信号周期的5倍。从你示波器675ms时基设置来看，若目标频率在1kHz左右，积分电容取值应在0.1μF-1μF之间，配合100kΩ级电阻。特别注意运放的供电电压要满足输入信号幅值要求，双电源供电时建议±12V起步。

示波器设置方面需要重点注意三个细节：触发模式建议改为"Auto"而非"Normal"，触发电平设置在信号幅值中间位置，通道耦合方式确认是DC耦合。你当前示波器显示空白，很可能是触发条件不满足导致的。可以尝试先将时基调至10ms/div，逐步缩小观察窗口。

实际调试时建议分阶段验证：先用信号发生器注入1Vpp/1kHz正弦波，单独测试比较器输出方波；再将该方波接入积分电路观察三角波。特别注意运放输出端不要直接接示波器探头，建议串接1kΩ电阻防止容性负载影响。

最后提醒几个常见陷阱：单电源运放电路需设置合适的偏置电压，多级联调时注意阻抗匹配，所有接地端必须真正共地。建议先用仿真参数计算器验证各节点理论波形，再对比实际结果。若仍不成功，可以尝试用两个二极管反向并联在运放输入端，防止过压损坏器件。
