optisystem仿真

Question

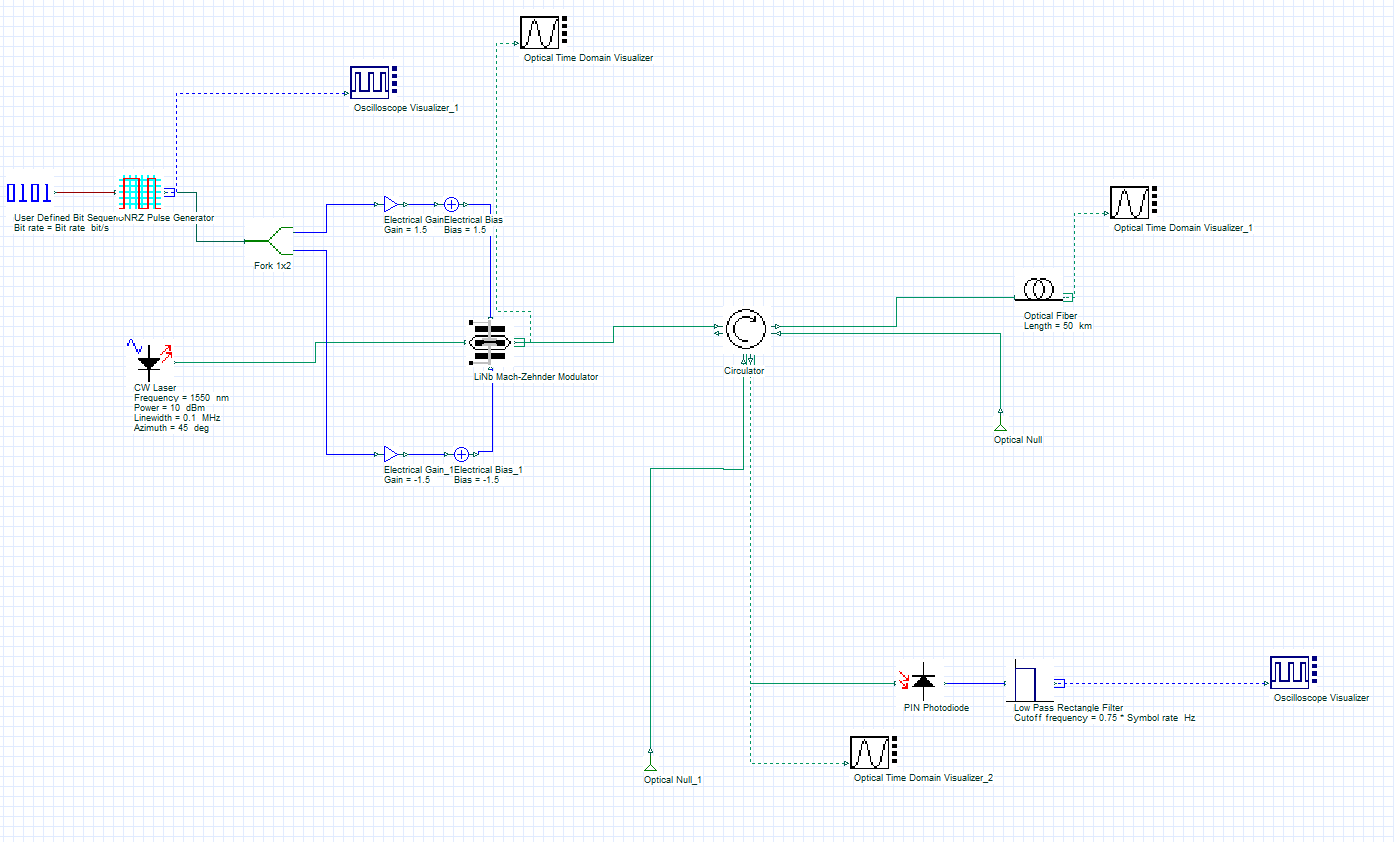

如图所示，用optisystem进行仿真OTDR，左边用于调制生成均匀方波（可通过示波器观察到），经过环形器进入光纤，但是端口三竟然也是观察到方波信号，经过黄点转换之后，示波器显示为噪声形状的信号。请问为什么端口三也可以观察到方波呢？端口三的输出不应该是光纤的反射吗。求解答，非常感谢

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题解答

你使用 OptiSystem 进行 OTDR 仿真，发现左边的均匀方波信号经过环形器进入光纤，但是端口三也观察到方波信号，经过黄点转换后显示为噪声形状的信号。

可能的原因是：

1. 环形器的输出端口没有正确地连接到光纤端口。
2. 端口三可能是环形器的反射端口，而不是光纤端口。
3. 黄点转换可能没有正确地实现，导致噪声形状的信号。

解决方案：

1. 检查环形器的输出端口是否正确地连接到光纤端口。
2. 确认端口三是否是环形器的反射端口，如果是，可以将其连接到光纤端口。
3. 检查黄点转换的实现是否正确，确保其正确地将信号转换为 OTDR 信号。

如果问题仍然存在，可以提供更多的信息和截图，以便更好地帮助你解决问题。
