电路图改如何画才可以走开

Question

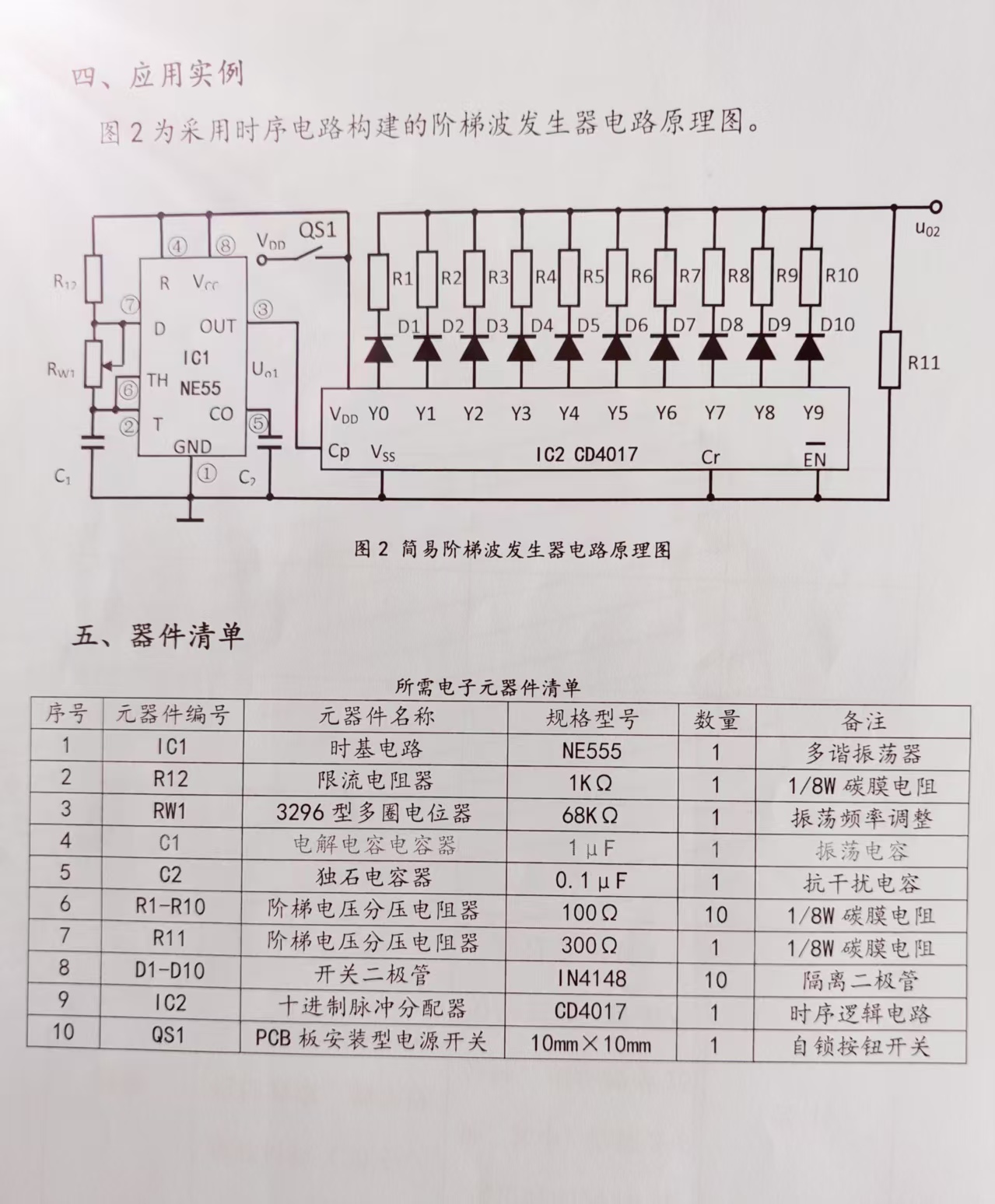

这个电路电路实物连接图带引脚咋画啊，怎么走都走不开不让用引线，看看这个咋搞啊，快破防了，画了快一上午了，每回都有交叉在一块的线更本走不开

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解决方案

你遇到的问题是关于PCB设计中如何绘制电路图，避免线路交叉和走不开的问题。

解决方案：

1. 使用PCB设计软件：使用专业的PCB设计软件，如Altium Designer、OrCAD、KiCad等，可以帮助你绘制电路图，并自动检查线路交叉和走不开的问题。
2. 使用层次设计：将电路图分层，使用不同的层次来绘制不同的线路，可以避免线路交叉和走不开的问题。
3. 使用引线：使用引线来连接不同的线路，可以避免线路交叉和走不开的问题。
4. 检查设计：在设计完成后，检查电路图是否有线路交叉和走不开的问题，可以使用PCB设计软件中的自动检查功能来检查。

代码

无需代码，解决方案主要是使用PCB设计软件和设计技巧来解决问题。

结论

综上所述，解决电路图走不开的问题需要使用PCB设计软件和设计技巧，包括使用层次设计、使用引线和检查设计等方法。
