orcad怎么对齐元件啊

Question

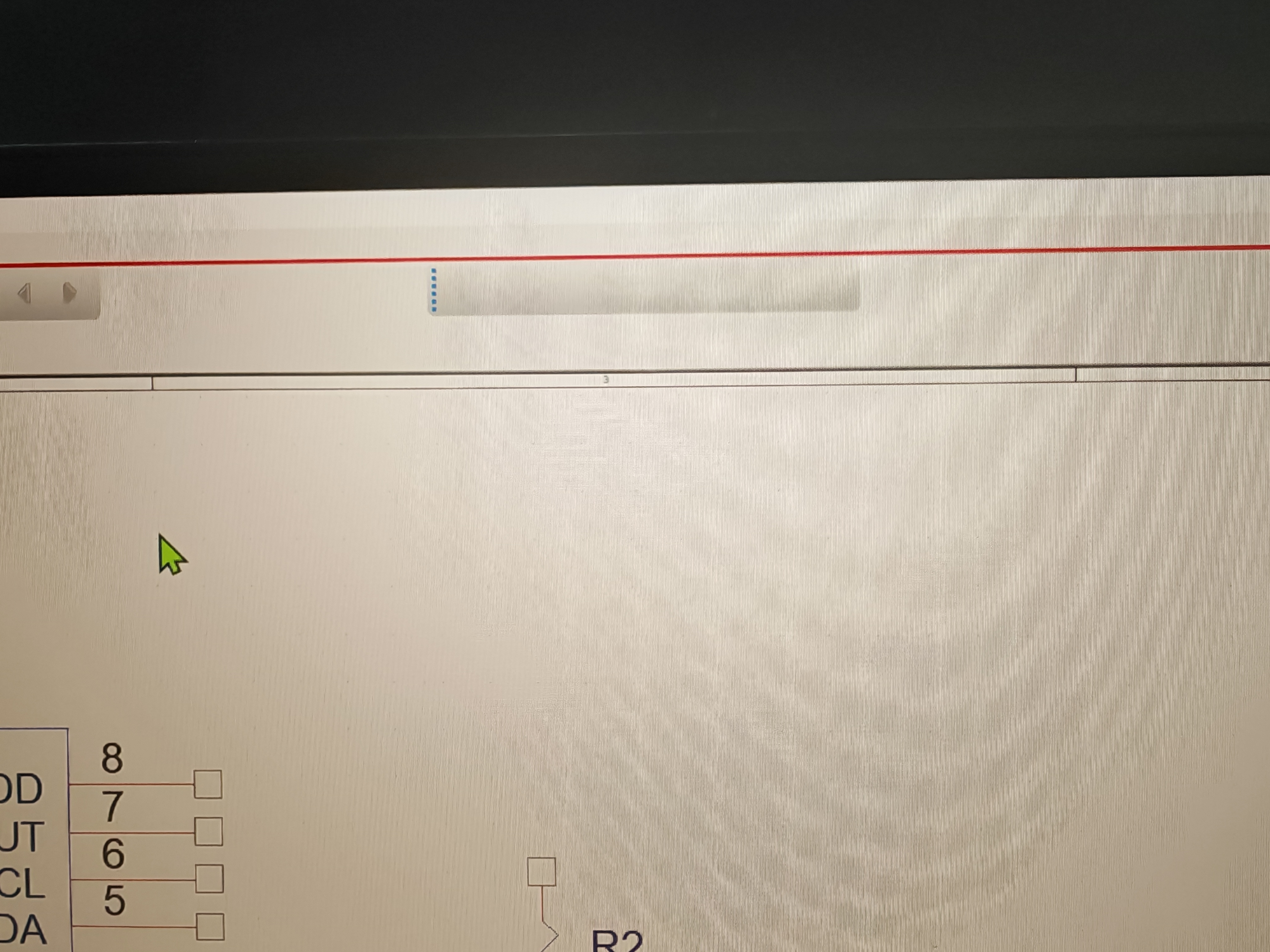

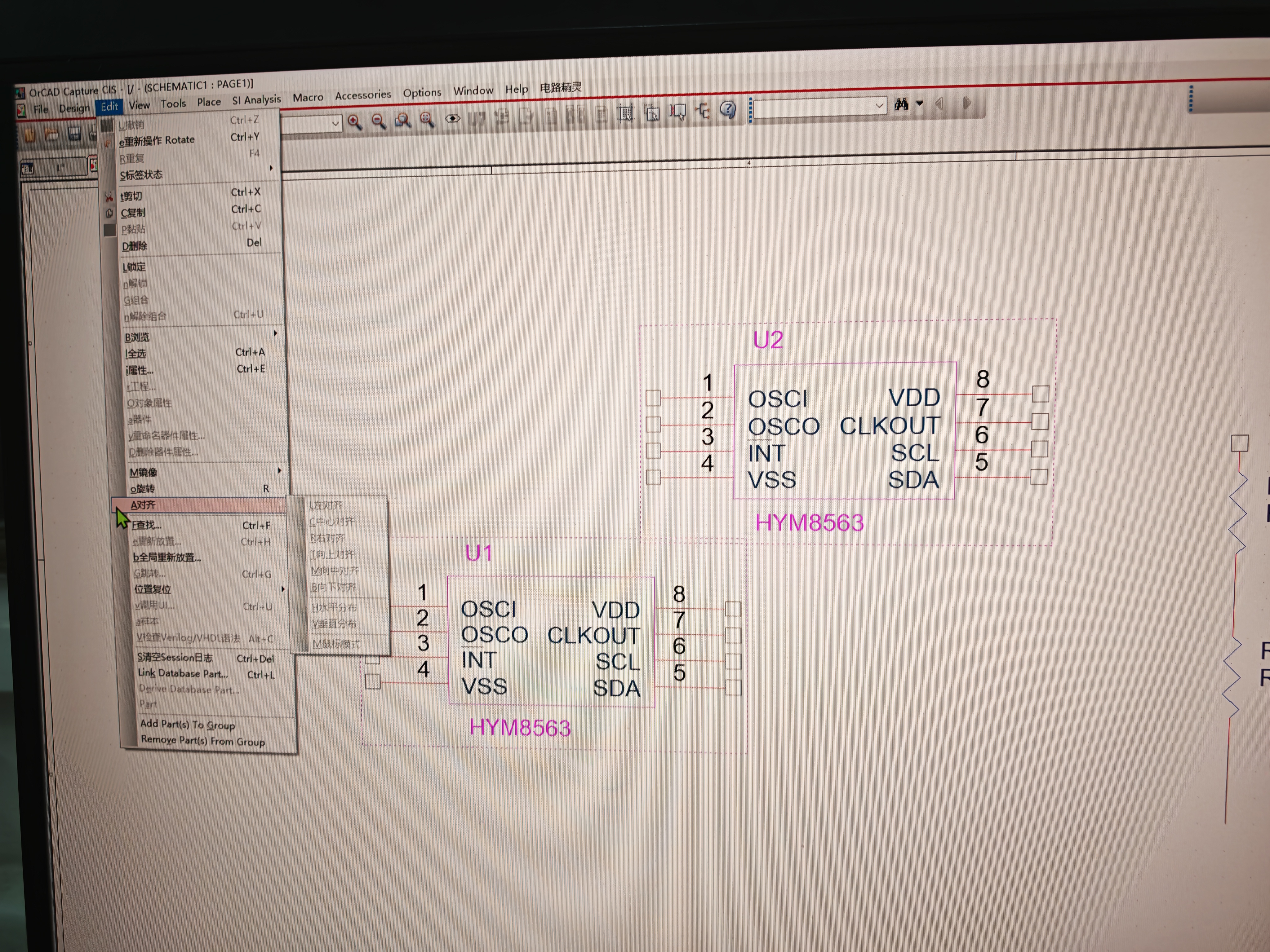

16.6对齐窗口打开没反应，编辑界面的对齐是灰色的，请问这的怎么回事啊

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

OrCAD 元件对齐问题解决方案

根据您描述的问题：OrCAD 16.6版本中对齐窗口打开没反应，编辑界面的对齐选项是灰色的，以下是可能的原因和解决方法：

可能原因

1. 没有选中任何元件（对齐功能需要先选中元件才能使用）
2. 选中的元件类型不支持对齐操作
3. 软件界面卡住或临时故障
4. 软件安装不完整或损坏

解决方法

方法一：正确选择元件

1. 按住鼠标左键拖动框选需要对齐的元件
2. 或者按住Ctrl键逐个点击选择多个元件
3. 确保至少选中2个或更多元件（对齐功能才会激活）

方法二：使用对齐快捷键

Alt + E → A → 选择对齐方式

方法三：重置软件界面

1. 关闭OrCAD
2. 删除临时文件（路径通常为：C:\Users\你的用户名\AppData\Local\Temp\Cadence）
3. 重新启动OrCAD

方法四：检查软件安装

1. 打开OrCAD Capture
2. 点击菜单 Help → About
3. 检查是否有任何错误提示或缺少的组件

替代对齐方法

如果对齐功能仍然不可用，可以尝试手动对齐：

1. 选中元件后，在属性面板中手动设置X或Y坐标值
2. 使用网格对齐功能（View → Grid 确保已启用）

注意事项

• 对齐功能只适用于原理图编辑模式
• 某些特殊元件（如电源符号、接地符号）可能不支持对齐操作

如果以上方法都不能解决问题，可能需要考虑修复安装OrCAD软件或升级到更新版本。
