模拟开关切换的充电现象

Question

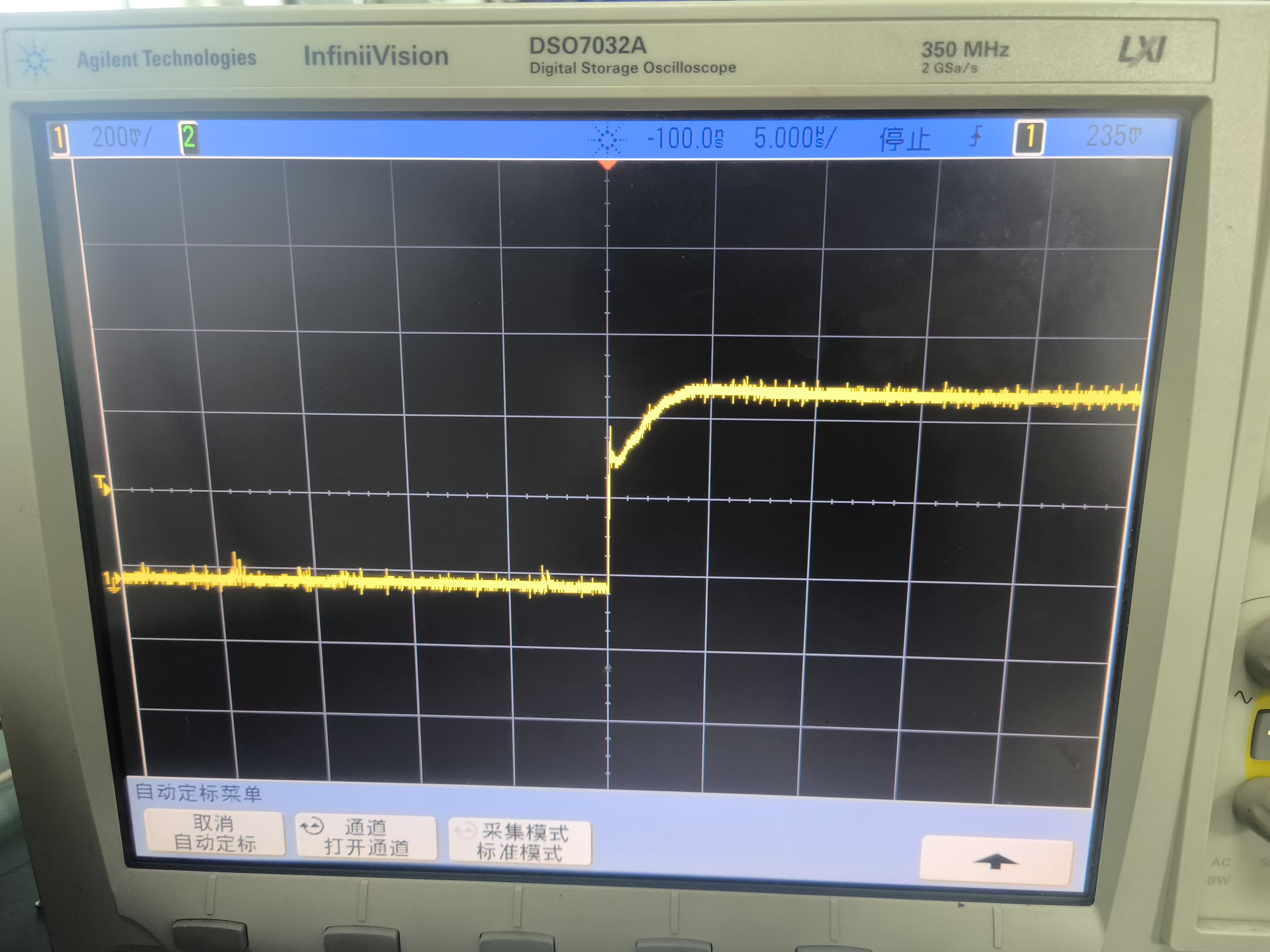

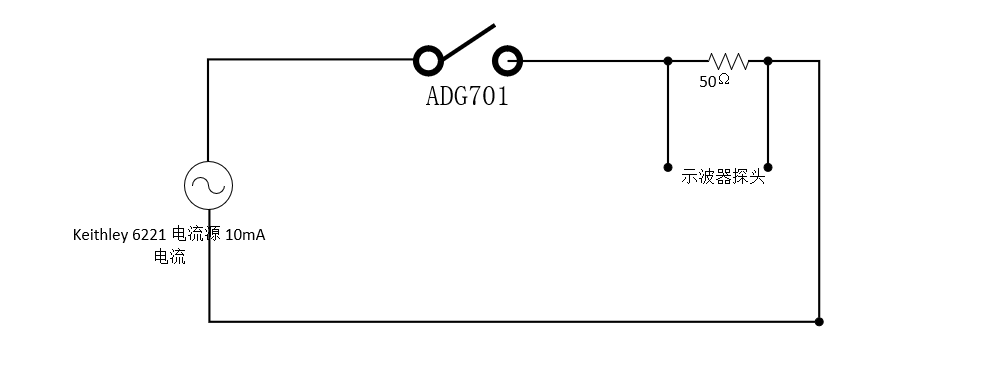

在做模拟开关切换实验时，选用ADI 的ADG701开关，接入10ma电流源，电压限制在0.6V，得到的50欧姆负载的波形上升沿有一个us级的充电现象无法解决

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 使用了ADI的ADG701模拟开关，接入特定电流源和负载。
   - 波形上升沿出现us级充电现象，这表明在开关切换瞬间存在异常的充电过程。
2. 解决方案：
   - 检查布线：
   • 确保模拟开关的引脚连接正确且布线合理，尽量减少寄生电容和电感。例如，开关的控制引脚到驱动电路之间的走线要短而直，避免过长的走线引入额外的延迟和干扰。
   • 负载电阻与模拟开关输出端之间的连接也应良好，防止接触不良导致信号异常。
   • 考虑驱动电路：
   • 检查驱动模拟开关的信号是否有足够的驱动能力和正确的电平。如果驱动信号强度不足，可能导致开关切换缓慢，从而出现异常的充电波形。例如，使用一个合适的逻辑电平转换芯片来确保驱动信号能准确地使模拟开关动作。
   • 可以在驱动电路和模拟开关之间增加一个缓冲器，如CMOS反相器，来增强驱动能力并减少信号传输过程中的失真。
   • 分析寄生参数：
   • 对电路中的寄生电容和电感进行分析。模拟开关的输入输出引脚与地之间以及与其他电路节点之间可能存在寄生电容。可以通过在开关引脚与地之间并联一个小电容（如10pF左右）来补偿可能存在的寄生电容影响。
   • 对于电感，可以检查电路中的走线是否形成了电感，尽量避免长的、弯曲的走线。如果怀疑有电感影响，可以在电路中适当位置串联一个小电阻（如10Ω左右）来衰减电感引起的振荡。
   • 优化负载匹配：
   • 检查负载电阻是否与模拟开关的输出阻抗匹配良好。如果不匹配，可能会导致信号反射等问题，影响波形。对于ADG701模拟开关，其典型输出阻抗在几百欧姆左右，50Ω负载与之不匹配。可以在模拟开关输出端和负载之间加入一个匹配网络，例如使用一个简单的电阻分压器来实现阻抗匹配。假设要将输出阻抗匹配到50Ω，可使用两个电阻串联，其中一个电阻值为R1，另一个为R2，使得(R1 + R2) // R2 = 50Ω。
3. 不同方案优缺点：
   - 检查布线：
   • 优点：简单易行，不需要额外的器件，能直接解决因布线不合理导致的问题，如寄生参数引起的波形异常。
   • 缺点：对于已经固定好的布线，改动可能较麻烦，如果不是布线问题，无法解决根本问题。
   • 考虑驱动电路：
   • 优点：相对容易实现，通过增强驱动能力或优化驱动信号电平，可以有效改善开关切换速度，从而解决波形上升沿问题。
   • 缺点：如果驱动电路本身没有问题，只是单纯增加驱动能力可能无法完全解决问题，还需要结合其他因素排查。
   • 分析寄生参数：
   • 优点：能够深入分析电路中可能存在的寄生元件影响，通过补偿或衰减寄生效应来改善波形。
   • 缺点：寄生参数的分析和计算相对复杂，需要一定的电路理论知识，而且对于一些隐藏较深的寄生问题可能难以准确判断和解决。
   • 优化负载匹配：
   • 优点：从负载与模拟开关输出匹配的角度出发，能直接改善信号传输和波形，对于因负载不匹配导致的问题效果明显。
   • 缺点：需要设计匹配网络，可能会增加电路的复杂度和成本，并且匹配网络的参数计算和调试需要一定技巧。
4. 总结：
   - 模拟开关切换波形出现异常充电现象，需要综合考虑布线、驱动电路、寄生参数和负载匹配等多方面因素。通过逐步排查和采取相应的解决措施，如优化布线、调整驱动电路、分析寄生参数并进行匹配等，可以解决该问题，使模拟开关切换波形恢复正常。

需要注意的是，以上代码示例中关于匹配网络电阻计算部分只是理论示意，实际应用中可能需要根据具体电路和实验进行调整和优化。在实际调试过程中，还需要使用示波器等测试设备对波形进行实时监测和分析，以便准确找到问题所在并加以解决。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
