hypermesh网格划分问题

Question

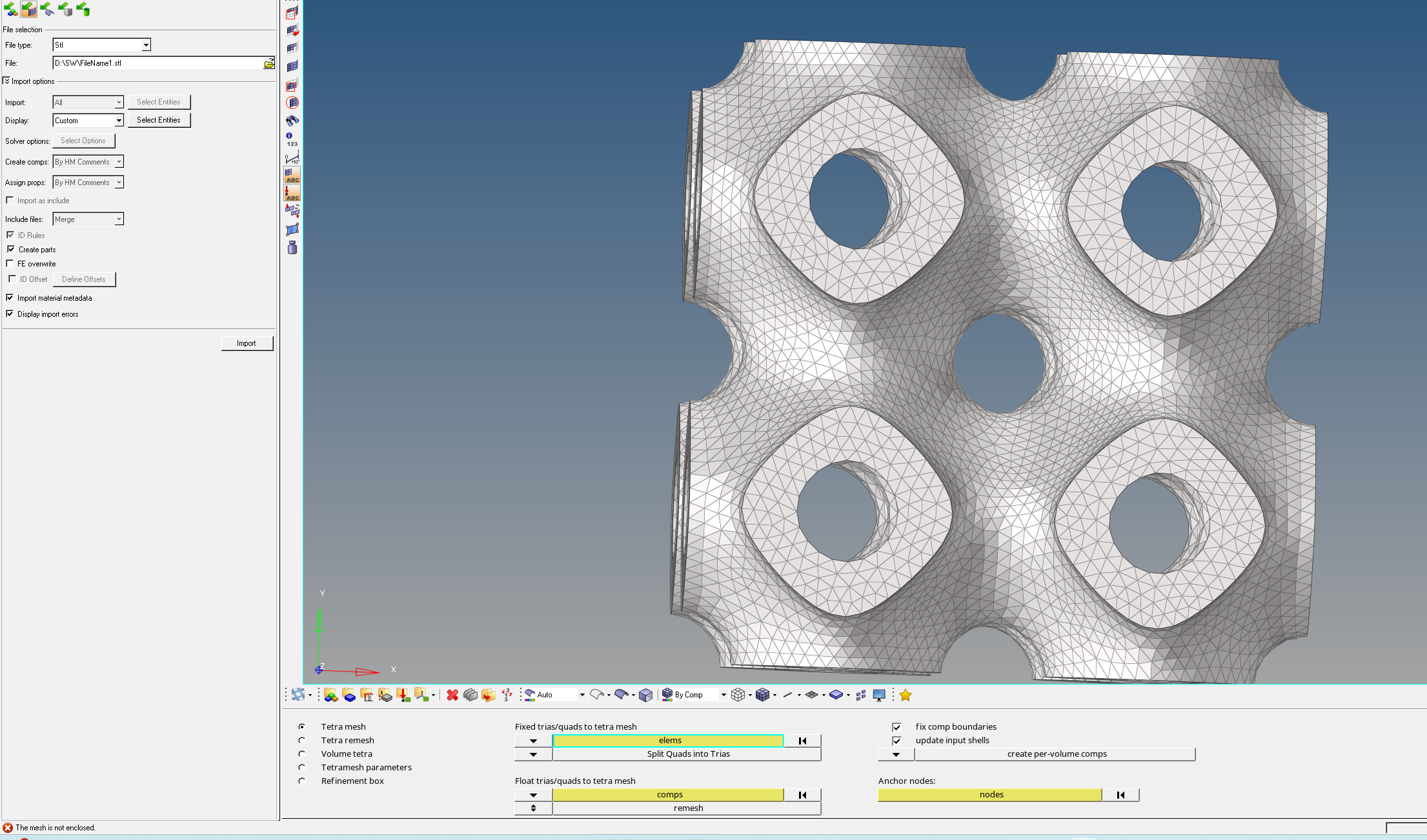

hypermesh中stl格式文件，结构为tpms结构，现在2d网格划分中自动划分完，然后3D网格一直画不出来。是哪个环节出问题。

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

HyperMesh TPMS结构3D网格划分问题分析

根据您提供的STL格式TPMS结构在HyperMesh中进行2D/3D网格划分的问题，以下是可能的原因和解决方案：

可能的问题原因

1. STL文件质量问题：

   • STL文件可能存在几何缺陷（如缝隙、重叠面、非流形边）
   • TPMS结构的复杂曲面可能导致STL面片质量不佳

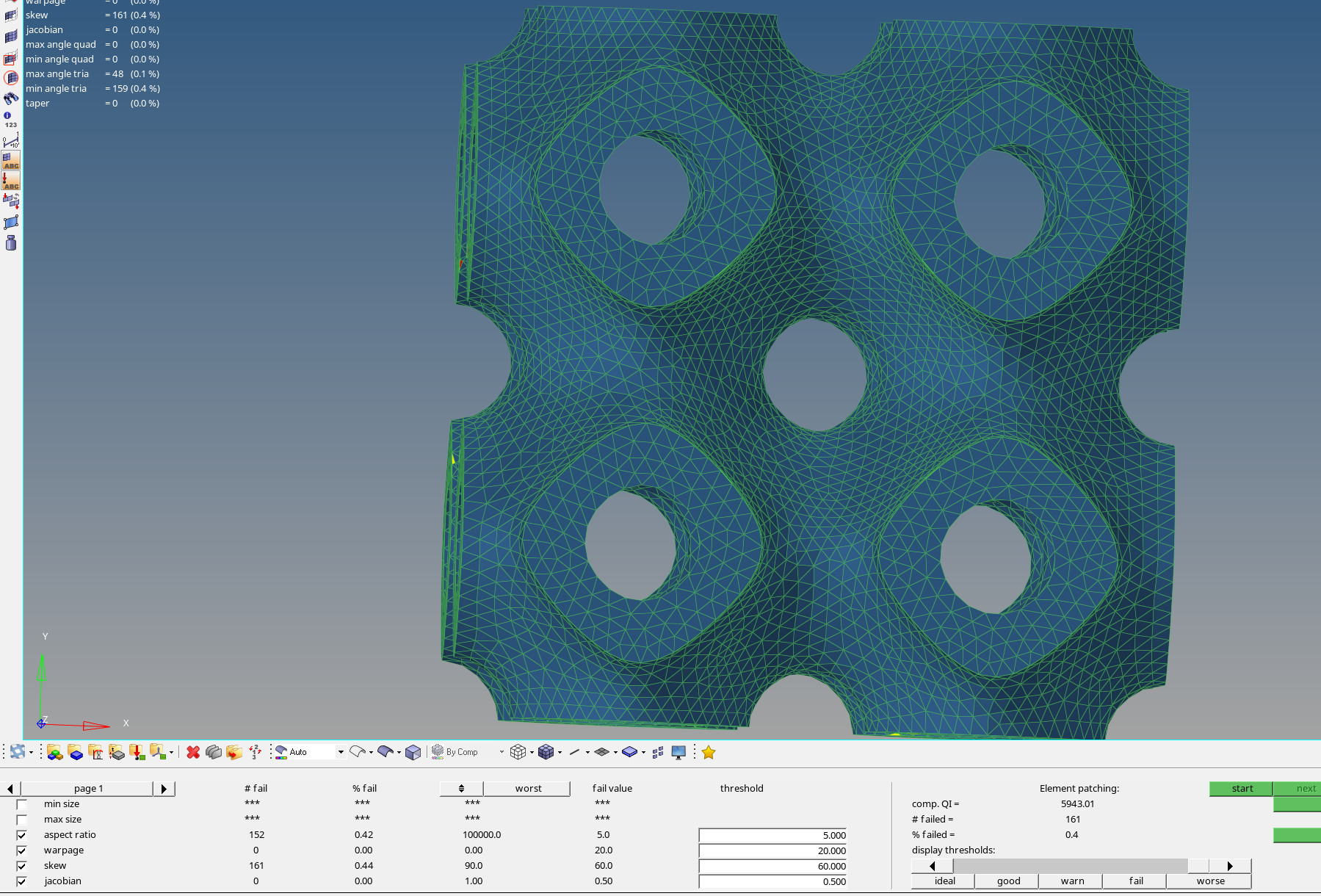

2. 2D网格质量问题：

   • 自动生成的2D网格可能包含高纵横比单元或扭曲单元
   • 2D网格边界不完整或有自由边

3. 3D网格生成方法不当：

   • 对TPMS这种复杂结构可能需要特殊方法生成3D网格

解决方案

1. 检查并修复STL几何

# HyperMesh Tcl命令示例 - 检查几何
*createmark surfaces 1 "all"
*checkelementsofmark surfaces 1
*findedges 1

• 使用"Geometry Cleanup"工具修复STL缺陷
• 检查是否有自由边或面片缺失

2. 优化2D网格

# 2D网格质量检查
*createmark elems 1 "all"
*checkelements 1

• 确保2D网格：
  • 无自由边
  • 单元质量合格（aspect ratio < 5, skew < 0.7）
  • 完全封闭表面

3. 尝试不同的3D网格生成方法

对于TPMS结构，建议尝试：

1. 四面体网格：

   *createmark elems 1 "all"
   *tetramesh 1


2. 使用CFD或体积网格划分器：

   • 在HyperMesh中选择"Volume Tetra"或"CFD Tetramesh"模块

3. 分区域划分：

   • 将复杂结构分割为多个简单区域分别划分

4. 调整网格参数

• 适当减小全局单元尺寸
• 在曲率大的区域添加局部尺寸控制
• 尝试不同的网格算法（如Delaunay或Advancing Front）

其他建议

1. 如果问题持续，可考虑：

   • 将STL转换为更精确的CAD格式（如STEP）
   • 使用专门的TPMS建模软件生成初始网格
   • 在Altair论坛或HyperWorks用户社区寻求帮助

2. 检查HyperMesh日志文件查看具体错误信息

希望这些建议能帮助您解决TPMS结构的3D网格划分问题。如需更具体的指导，请提供更多关于错误信息和当前网格参数设置的细节。
