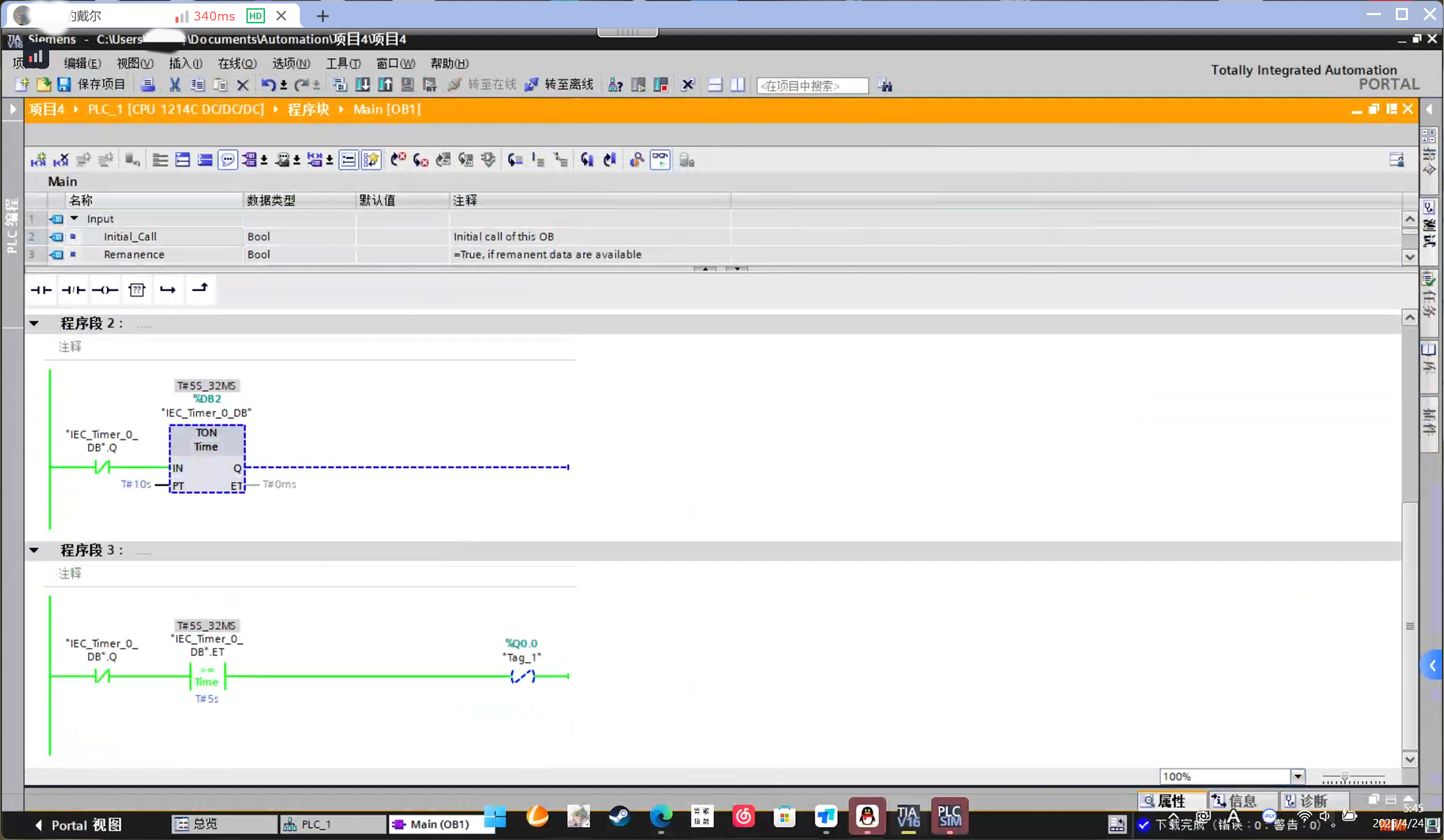

这个梯形图有什么问题嘛

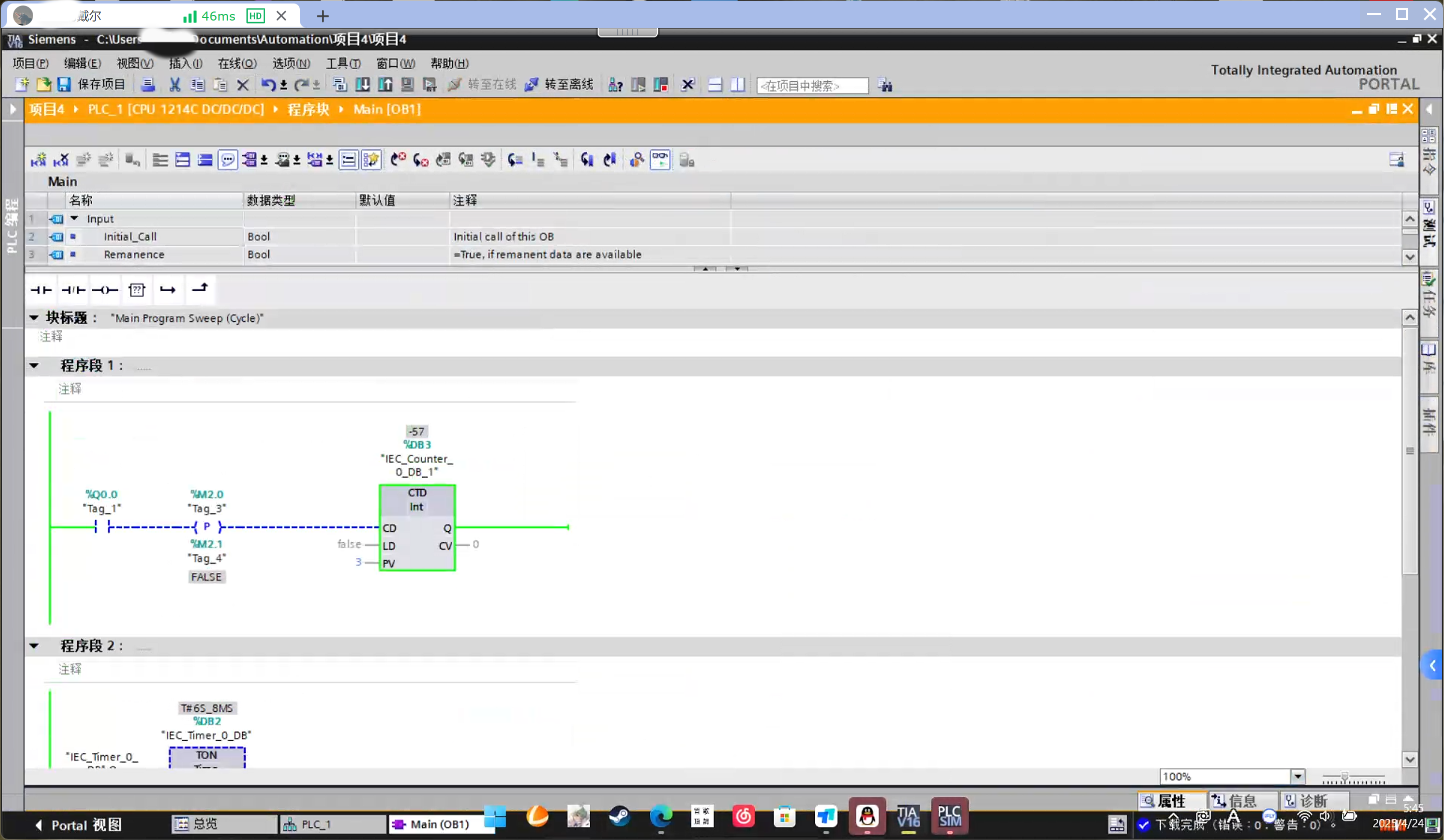

电路要求是,五秒亮五秒灭,循环三次后自动关断,不用按键。为啥这个计数器cv一直是0啊



  • 写回答

5条回答 默认 最新

  • 阿里嘎多学长 2025-04-23 22:44
    关注

    阿里嘎多学长整理AIGC生成,因移动端显示问题导致当前答案未能完全显示,请使用PC端查看更加详细的解答过程

    解答

    你的梯形图计数器cv一直是0,这可能是因为你没有正确地连接计数器的引脚或没有正确地配置计数器的工作模式。

    在 AVR 微控制器中,计数器cv是用来计数 Timer/Counter 的 overflow 的。 Timer/Counter 是一个计时器,它可以根据不同的 clock 源和 prescaler 的设置来计时。

    在你的电路中,你可能需要使用 Timer/Counter 来实现五秒亮五秒灭的循环。下面是一个简单的示例代码,使用 AVR 微控制器的 Timer/Counter 来实现这个功能:

    #include <avr/io.h>
    #include <avr/interrupt.h>

    int main(void) {
        // 初始化 Timer/Counter
        TCCR0A = (1 << WGM01); // CTC 模式
        TCCR0B = (1 << CS01) | (1 << CS00); // 64 分频
        OCR0A = 249; // 5 秒的计时

        // 初始化 LED
        DDRB |= (1 << PB0); // PB0 为输出

        while (1) {
            // 等待 Timer/Counter overflow
            while (!(TIFR0 & (1 << OCF0A)));
            TIFR0 = (1 << OCF0A); // 清除 Timer/Counter 的 overflow flag

            // 亮 LED
            PORTB |= (1 << PB0);
            delay(5); // 等待 5 秒

            // 灭 LED
            PORTB &= ~(1 << PB0);
            delay(5); // 等待 5 秒
        }
    }

    void delay(int ms) {
        int i;
        for (i = 0; i < ms; i++) {
            _delay_ms(1);
        }
    }


    这个示例代码使用 Timer/Counter 0 来实现五秒亮五秒灭的循环。 Timer/Counter 0 的工作模式设置为 CTC 模式,计时器的 clock 源设置为系统 clock 的 1/64 分频。 OCR0A 寄存器设置为 249,这意味着 Timer/Counter 0 将在 5 秒后 overflow。

    在主循环中,我们使用 while 循环来等待 Timer/Counter 0 的 overflow,然后清除 Timer/Counter 0 的 overflow flag。接着,我们亮 LED,然后等待 5 秒后灭 LED。

    请注意,这只是一个简单的示例代码,你可能需要根据你的具体需求进行修改。

    展开全部

    评论
  • 紫雾凌寒 人工智能领域新星创作者 2025-04-23 22:45
    关注

    让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

    如果还有问题,请评论或点击头像私信,如果有帮助到您, 请关注、采纳、点赞

    1. 关键点分析
      - 梯形图计数器CV值一直为0,说明计数器没有按照预期的逻辑进行计数。
      - 要实现五秒亮五秒灭循环三次后自动关断且不用按键,需要准确控制定时器和计数器的逻辑关系以及它们的计时和计数功能。
    2. 解决方案
      - 首先,需要两个定时器,一个用于控制亮灯时间(5秒),一个用于控制灭灯时间(5秒)。
      - 然后,使用一个计数器来记录循环次数,当计数器达到3时,控制整个电路关断。
      - 以下是一个简单的梯形图示例(以西门子S7 - 1200为例):

      • 定时器1(TON):用于控制亮灯时间5秒。
      • TON的PT值设置为5000(假设扫描周期为1ms,5000个周期即5秒)。
      • 定时器2(TON):用于控制灭灯时间5秒。
      • TON的PT值设置为5000。
      • 计数器(CTU):用于记录循环次数。
      • CTU的PV值设置为3。
      • 梯形图逻辑如下:
      • 当定时器1定时时间到,输出一个信号使灯亮,并启动定时器2和计数器。
      • 当定时器2定时时间到,输出一个信号使灯灭,并复位定时器1,同时计数器计数。
      • 当计数器计数值达到3时,输出一个信号关断整个电路。
      • 示例代码(西门子S7 - 1200的LAD编程):
        ```
        // 定时器1
        TON T#5s := T1
        PT := 5000

      // 定时器2
      TON T#5s := T2
      PT := 5000

      // 计数器
      CTU CV := C1
      PV := 3

      // 逻辑
      LD T1.DN
      O C1.CV = 3
      = Q1

      LD T2.DN
      R T1
      CU C1

      LD C1.CV = 3
      = Q2
      `` - 在上述代码中,T1是控制亮灯的定时器,T2是控制灭灯的定时器,C1是计数器。Q1用于控制灯的亮灭,Q2用于关断整个电路。当T1定时时间到,若计数器未达到3,则使灯亮,同时启动T2和计数器计数;当T2定时时间到,复位T1`并继续计数;当计数器达到3时,关断整个电路。
      3. 方案优缺点
      - 优点
      - 逻辑清晰,通过定时器和计数器的配合能准确实现题目要求的功能。
      - 对于熟悉西门子S7 - 1200等PLC编程的人员来说,容易理解和修改。
      - 缺点
      - 依赖于PLC的扫描周期,如果扫描周期不稳定,可能会导致计时不准确。
      - 代码相对较为固定,如果要修改亮灭时间或循环次数,需要重新设置定时器和计数器的参数。
      4. 总结
      - 通过合理设置定时器和计数器,并正确构建它们之间的逻辑关系,可以解决计数器CV值一直为0的问题,实现五秒亮五秒灭循环三次后自动关断的电路功能。在实际应用中,还需要根据具体的PLC型号和编程环境进行适当调整。

    希望以上解答对您有所帮助。如果您有任何疑问,欢迎在评论区提出。

    展开全部

    评论
  • 宝码香车 JavaScript领域优质创作者 2025-04-23 22:45
    关注

    让【宝码香车】来帮你解答,本回答参考DeepSeek编写,并整理提供。
    如果还有疑问可以点击头像关注私信或评论。如果答案让您满意,请采纳、点赞、关注,非常感谢!

    根据您提供的梯形图和控制要求,我分析可能存在以下问题:

    主要问题分析

    1. 计数器CV值一直为0的原因:
      • 计数器可能没有被正确触发
      • 计数器的复位端可能一直处于激活状态
      • 计数器参数设置可能有问题

    具体修改建议

    Network 1: 闪烁控制
    LD    SM0.5       // 1Hz时钟脉冲(0.5s ON/0.5s OFF)
    TON   T37, 50     // 5秒定时器(0.5s×10=5s)

    Network 2: 循环计数控制
    LD    T37
    CTU   C0, 3       // 计数器(计数到3次)

    Network 3: 输出控制
    LD    SM0.5
    A     T37
    AN    C0          // 当计数器未达到3次时
    =     Q0.0        // 输出到指示灯


    关键点说明

    1. 定时器使用

      • 建议使用SM0.5(1Hz时钟脉冲)配合定时器实现精确计时
      • 定时器预设值应为50(0.5s×10=5s)
    2. 计数器使用

      • 确保计数器输入端(CU)接收的是完整的周期信号
      • 计数器预设值设为3(循环三次)
    3. 输出控制

      • 需要同时满足三个条件:时钟脉冲、定时器状态、计数器未满

    常见问题排查

    1. 检查PLC是否处于RUN模式
    2. 确认所有指令和地址适用于您的PLC型号
    3. 检查是否有其他程序段影响了这些变量的状态
    4. 监控定时器和计数器的当前值变化情况

    如果您需要更具体的解决方案,请提供您使用的PLC品牌和型号,以及完整的程序截图,我可以给出更有针对性的建议。

    展开全部

    评论
  • 码农阿豪@新空间 Java领域优质创作者 2025-04-23 22:51
    关注
    让阿豪来帮你解答,本回答参考chatgpt3.5编写提供,如果还有疑问可以评论或留言
    问题描述:在电路中,要求灯每隔五秒亮五秒灭,循环三次后自动关断,但是计数器cv一直是0,导致灯无法正常工作。请解释为什么计数器cv一直是0。 解答:
    1. 分析问题:根据电路原理,计数器cv的作用是进行计时,从而控制灯的亮灭。如果计数器cv一直是0,说明计数器没有工作,导致灯无法正常工作。
    2. 可能原因分析: a. 时钟信号异常:计数器cv工作需要时钟信号来进行计数,如果时钟信号异常或者没有输入,计数器将无法计时。 b. 逻辑控制错误:可能是电路中的逻辑控制部分有错误,导致计数器无法正常工作,需要检查逻辑连线是否正确。
    3. 解决方法: a. 检查时钟信号:确保时钟信号正常输入到计数器cv,可以通过示波器等工具来检测是否有时钟信号。 b. 检查逻辑控制部分:仔细检查电路图,确认逻辑控制部分的逻辑设计和连线是否正确,如果有错误需要调整。
    4. 案例: 在实际的电路中,可能是时钟信号未正确连接到计数器cv导致计数器无法计时。可以通过检查时钟信号的输入和连接情况,来解决计数器一直为0的问题。
    5. 代码示例(如果有的话): 由于提供的图片无法查看具体电路连接,因此在这里无法提供代码示例。但是可以根据问题分析和可能原因来检查实际电路中的连接情况,确保时钟信号和逻辑控制部分正常工作。
    评论
  • 一起搞IT吧 2025-04-24 10:55
    关注

    hi,你可以试试用deepseek等AI工具获取比较全面的回答,试试看有没有你需要的答案
