这个原理图中的PGND和GND画法

Question

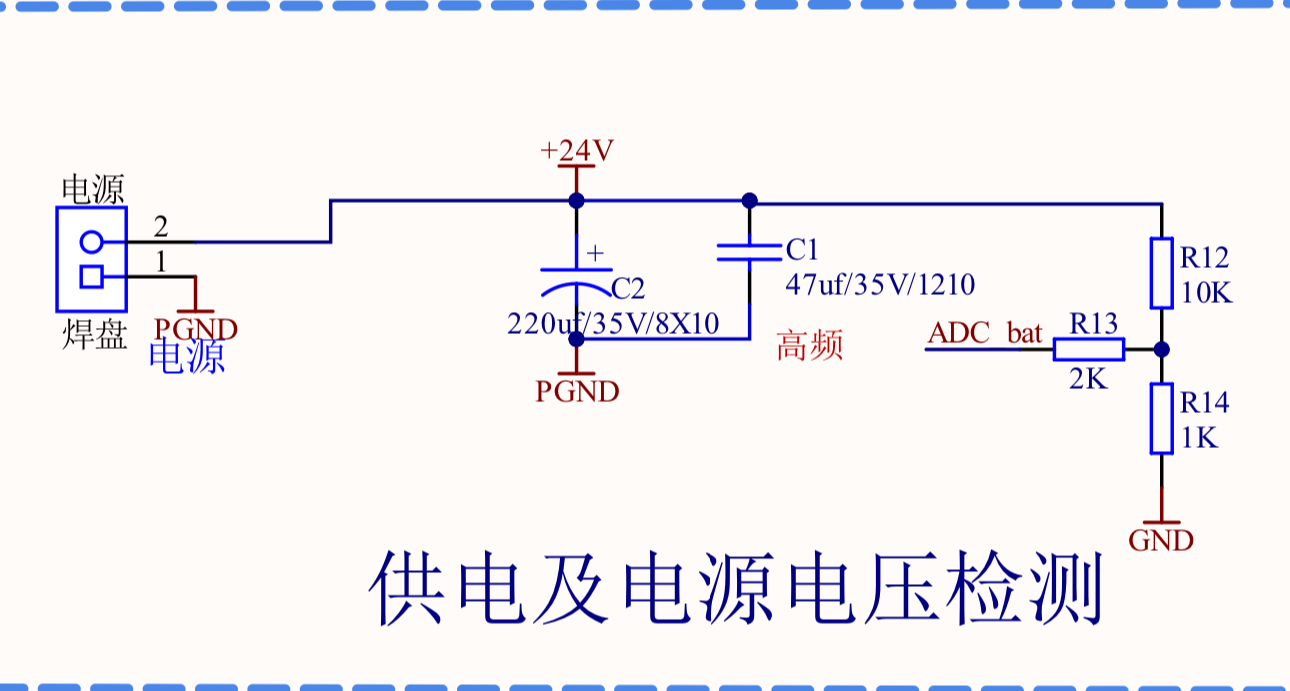

佬们，这个 PGND 和 GND 应该咋画啊在立创里
和普通的GND有啥不一样

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 要明确PGND（Power Ground，功率地）和普通GND（信号地）在原理图绘制中的区别以及在立创EDA软件中的绘制方法。
2. 解决方案：
   - 普通GND画法：
   • 在立创EDA等原理图绘制软件中，普通GND一般直接用接地符号表示。接地符号通常是一个三角形底边接一条水平线段。在立创里，你可以在元件库中找到接地符号，然后放置到原理图相应位置。例如，当你绘制一个简单的电路连接到地时，就像连接到电源负极一样连接到这个普通GND符号。
   • PGND画法：
   • 在原理图中，PGND通常会有特殊的标注方式以区别于普通GND。一般会标注为“PGND”字样。在立创里绘制时，先找到接地符号，然后手动在旁边添加“PGND”文字注释。它与普通GND的不同在于其用途，PGND主要用于功率相关的地连接，比如大功率电源模块的接地等，承载较大的电流，以减少功率电路中的干扰对其他信号电路的影响。而普通GND更多用于信号的参考地，承载较小的信号回流电流。
   • 代码示例（这里原理图绘制主要是图形操作，无代码示例，但可通过文字描述其操作过程）：
   • 打开立创EDA软件新建原理图文件。
   • 在元件库中搜索“接地”，找到合适的接地符号（有多种样式），将其放置到原理图合适位置表示普通GND。
   • 对于PGND，同样放置接地符号后，使用文本工具添加“PGND”文字标注。
3. 各种方案的优缺点：
   - 优点：
   • 明确区分：通过不同的标注（如“PGND”）和绘制方式，可以清晰地在原理图中区分功率地和普通信号地，方便后续的电路设计、分析以及PCB布线等工作，工程师能清楚地知道哪些地是用于功率回流，哪些是用于信号回流，有助于减少干扰和故障排查。
   • 符合规范：遵循行业标准的绘制和标注方式，使得原理图具有通用性和规范性，便于与其他工程师交流和共享设计文件。
   • 缺点：
   • 增加绘制工作量：相比只使用一种普通GND符号，需要额外进行标注和区分绘制，稍微增加了一些原理图绘制的时间和工作量。
4. 总结：
   - 在立创等原理图绘制软件中，PGND和普通GND的绘制关键在于清晰区分。普通GND用标准接地符号表示，PGND需在接地符号旁标注“PGND”字样。这种区分有助于电路设计中对功率地和信号地的正确处理，虽然会增加一点绘制工作量，但能提高电路设计的质量和可维护性。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
