Keil5 no target connected

Question

为什么显示no target connected
已经连接了ST-LINK

Answer 1

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

Keil5 "No Target Connected" 问题解决方案

这个问题通常出现在使用ST-LINK调试器时，虽然物理连接已经建立，但Keil MDK无法识别目标设备。以下是可能的原因和解决方案：

1. 检查硬件连接

1. 确保ST-LINK与目标板正确连接（VCC, GND, SWDIO, SWCLK）
2. 检查目标板是否供电（如果使用外部供电）
3. 尝试更换USB线或USB端口

2. 检查Keil中的调试设置

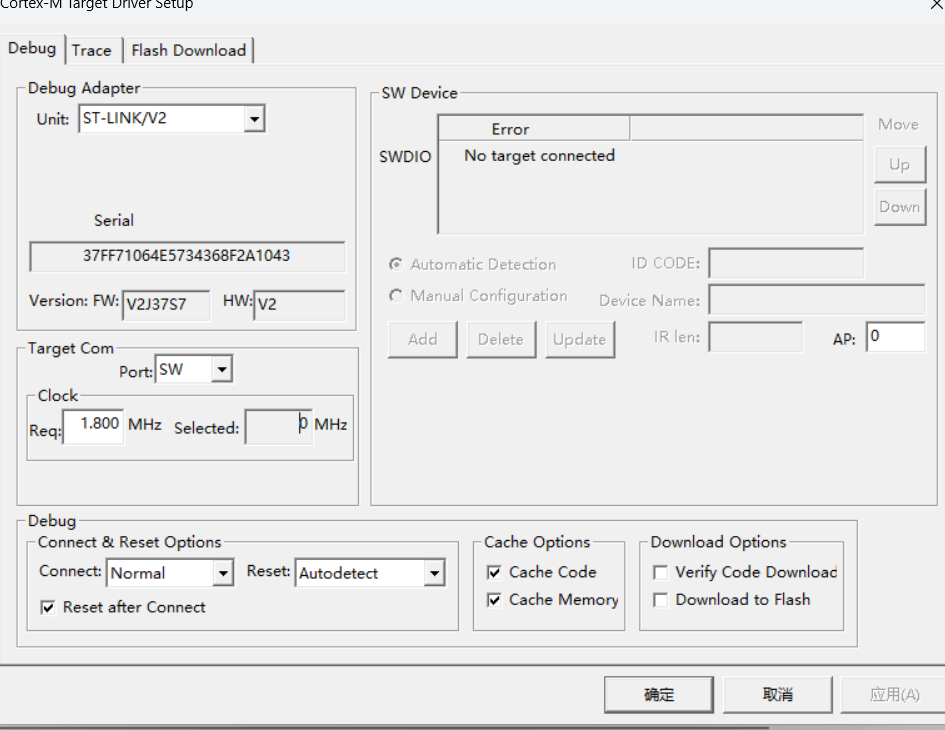

根据您提供的图片，请确认以下设置：

Debug Adapter: ST-LINK/V2
Port: SW
Clock: 建议先降低到1MHz测试
Connect: Normal
Reset: Auto-detect

3. 更新ST-LINK驱动

1. 前往ST官网下载最新ST-LINK驱动
2. 卸载旧驱动后安装新驱动
3. 重启电脑

4. 目标芯片选择正确

确保在Keil的Options for Target > Device中选择了正确的MCU型号。

5. 尝试手动复位

1. 断开ST-LINK与目标板的连接
2. 按住目标板复位按钮
3. 连接ST-LINK
4. 在Keil中点击"Load"后释放复位按钮

6. 检查目标板供电

1. 如果使用ST-LINK供电，确保选项"Target->Power the target from the debugger"已勾选
2. 如果使用外部供电，确保电压在3.3V左右

7. 检查SWD接口

1. 确认SWDIO和SWCLK线没有接反
2. 尝试在SWDIO和SWCLK线上加4.7kΩ上拉电阻
3. 检查是否有其他元件干扰SWD信号

如果以上方法都不能解决问题，可能是ST-LINK调试器或目标板硬件故障，建议尝试更换调试器或目标板测试。
