代码能成功运行，但仿真时灯不亮

Question

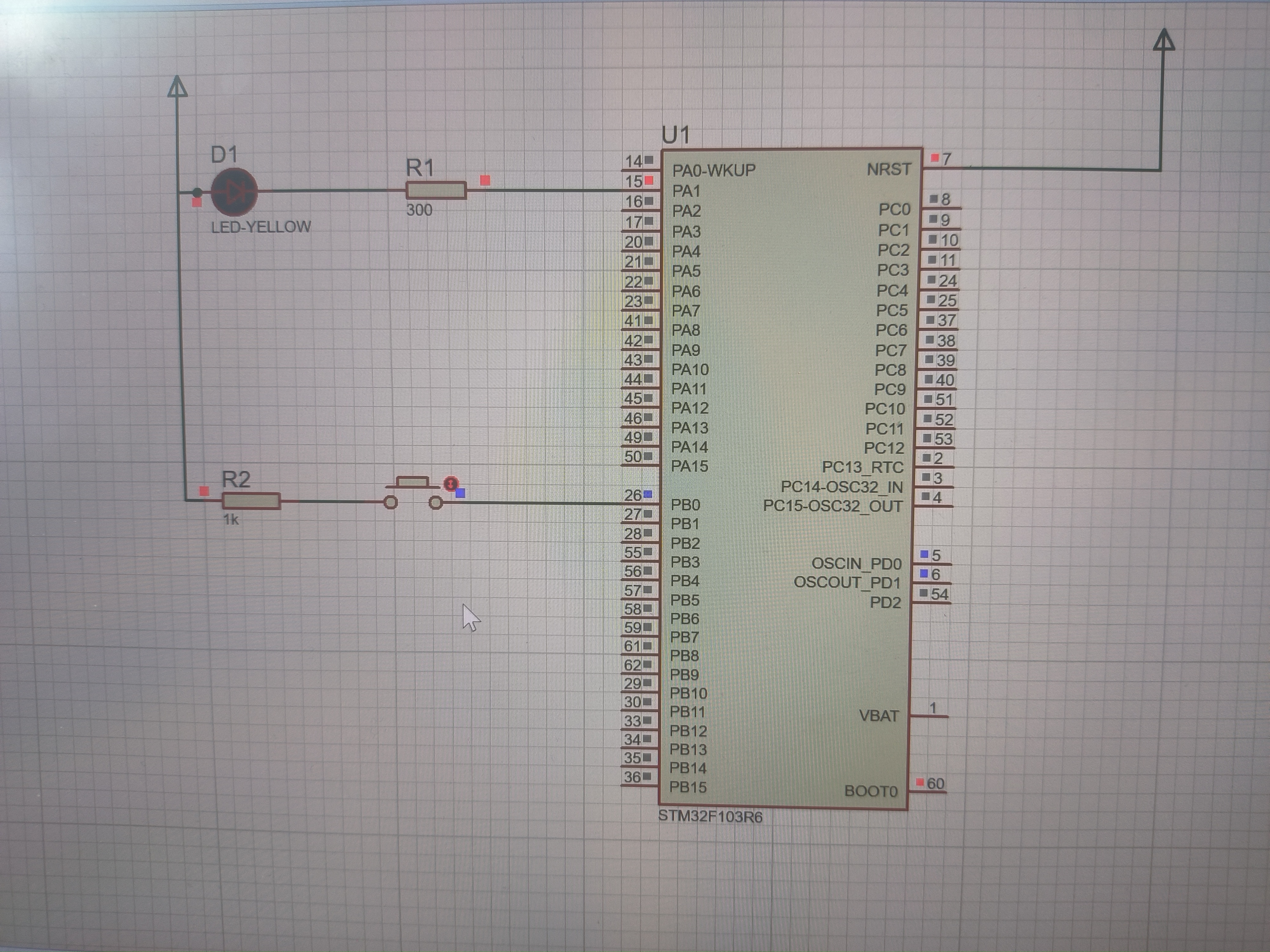

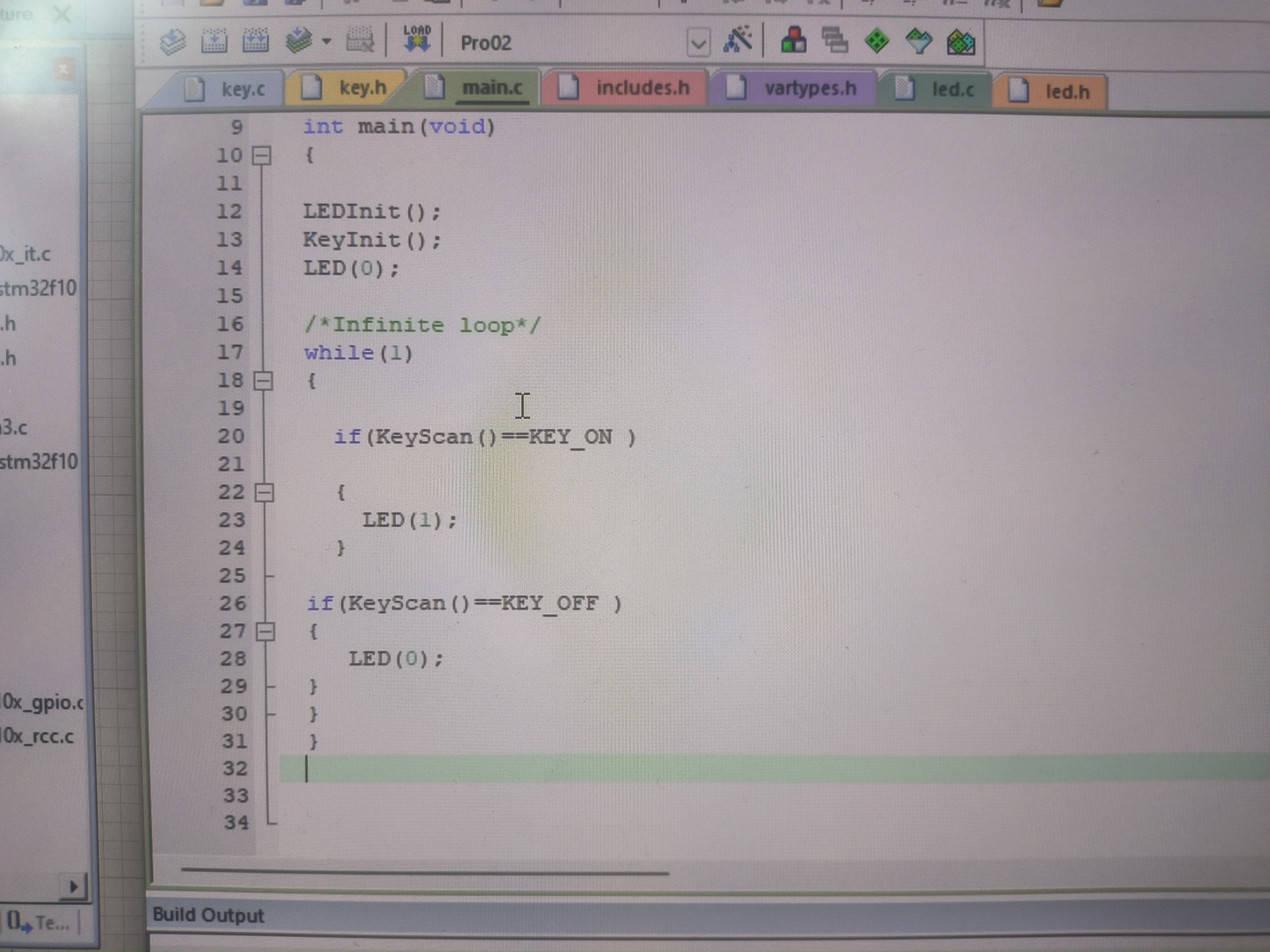

keli5的代码运行成功了，但载入hex文件后仿真软件灯不亮。将led从模拟改为数字之后不再受开关控制，会很快闪一下后一直熄灭。模拟状态下按动开关没有反应，对代码进行复位再运行也没有反应。尝试改动了阻值，没有效果，线的连接也没有问题。

Answer 1

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

根据你的描述，似乎你的仿真软件在加载 HEX 文件后，LED 不亮的问题可能由以下几个因素导致。我们将逐步分析问题并给出解决方案。

1. 确认代码逻辑

首先，确保你的代码逻辑是正确的。你提到在切换 LED 模式时，LED 不再受开关控制。这可能与代码段中对于开关的读取或者对 LED 的控制逻辑有关。例如，如果没有正确检测开关状态，LED 可能不会随开关变化而变化。 案例： 在简单的 LED 控制代码中：

#include <avr/io.h>
#include <util/delay.h>
#define LED_PIN PB0
#define SWITCH_PIN PB1
int main(void) {
    // 设置 LED 引脚为输出，开关引脚为输入
    DDRB |= (1 << LED_PIN);
    DDRB &= ~(1 << SWITCH_PIN);
    while (1) {
        // 检查开关状态
        if (PINB & (1 << SWITCH_PIN)) {
            // 如果开关被按下，点亮 LED
            PORTB |= (1 << LED_PIN);
        } else {
            // 否则，熄灭 LED
            PORTB &= ~(1 << LED_PIN);
        }
        _delay_ms(100); // 延时，消抖
    }
}

在代码中，确保开关的状态被正确检测。如果你改变了引脚的定义或者控制逻辑，导致系统无法正确响应，这会导致 LED 状态不如预期。

2. 线路连接问题

确保你的实体电路连接是正确的，尤其是开关与 LED 的连接。需要确认以下两个方面： - 电源连接：确保电源为芯片和外部设备提供了正确的电压和电流。 - 引脚连接：再次检查 PCB 或面包板上的连线，确认没有短路或断路，尤其是IF LED 引脚的连接，以及是否连接到了正确的 MCU 引脚。

3. 声明适当的电阻

LED 通常需要通过适当的限流电阻连接，以防止过电流导致 LED 灯损坏。如果你更改了电阻值，确保你使用的电阻值适合你的 LED 类型。通常来说，470Ω 或 1kΩ 的电阻值是可行的。

4. HEX 文件问题

如果代码修改后没有有效执行，可能是因为载入 HEX 文件时出现问题。尝试以下步骤： - 确保使用的编译器和仿真器设置是匹配的。 - 清除并重新编译项目，然后重新加载 HEX 文件。 - 检查任何编译警告或错误信息。

5. 仿真软件设置

最后，确认仿真软件的设置是正确的，包括： - 选择正确的芯片型号。 - 确认运行时的电压设置。 - 检查仿真器的配置是否正确。

总结

1. 检查代码：确认开关状态和 LED 控制逻辑的正确性。
2. 验证线路：仔细核查电源和引脚连接是否正常。
3. 限流电阻适用：确保使用正确的电阻值以保护 LED。
4. 检查 HEX 文件：重新编译并加载 HEX 文件，确保没有错误。
5. 设置仿真环境：确认仿真软件的配置与硬件匹配。 若以上都检查无误，但问题依然存在，可以考虑尝试更换硬件部件，看看是否为某个组件损坏导致的故障。希望这些建议能够帮助你解决问题！
